КСЛПЕ бакарни контролни кабл

Модели производа: КИЈВ, КИЈВП, КИЈВ22, КИЈИ, итд.

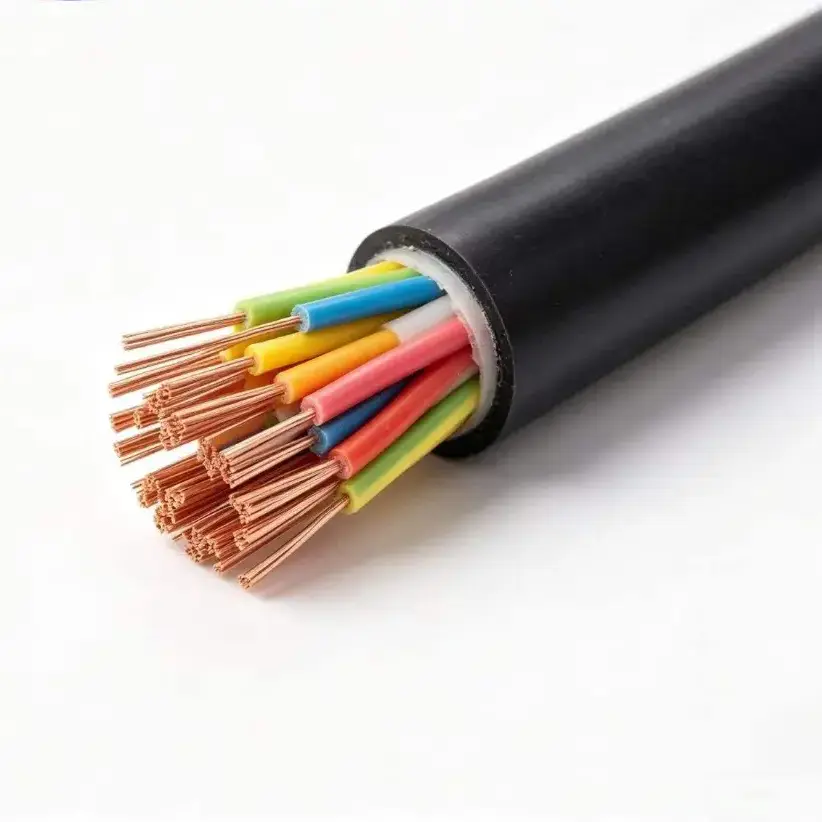

КСЛПЕ бакарни контролни кабл се користи за нисконапонску контролу, инструментацију и сигнална кола где изолациони систем треба да поднесе повишене радне температуре. Стандардна конструкција комбинује бакарне проводнике високе чистоће без кисеоника са КСЛПЕ изолацијом и ПВЦ спољашњим омотачем, са неоклопним, оклопљеним и оклопљеним конфигурацијама од челичне траке које су доступне за различите услове уградње.

Испоручени технички подаци наводе називни напон од 450/750В, максималну дугорочну радну температуру од 90 °Ц и стандардни пресек проводника од 0,75 до 6 мм². У зависности од струјног кола и начина полагања, кабл се може испоручити са чврстим или флексибилним проводницима, конфигурацијама са више језгара, оклопом, оклопом или ВДЗ нискодимном конструкцијом без халогена.

Табела спецификација производа, димензија и техничких параметара

Конструкција и електричне карактеристике

1. КСЛПЕ изолација

Умрежени полиетилен чини примарни изолациони слој. Испоручена спецификација даје максималну дугорочну радну температуру од 90 °Ц и краткорочну толеранцију преоптерећења од 130 °Ц. Овај температурни опсег је један од главних разлога за разматрање КСЛПЕ изолације када контролна инсталација може да ради изнад типичних услова за ожичење са ПВЦ изолацијом опште намене.

2. Опције бакарног проводника

Проводник је специфициран као бакар без кисеоника високе чистоће од 99,99%. КИЈВ користи чврсти проводник класе 1, док је КИЈВР наведен са флексибилним проводником класе 5. Конструкција проводника се стога може ускладити са фиксним ожичењем или инсталацијама где је потребна додатна флексибилност.

3. ПВЦ плашт и функционалне варијанте

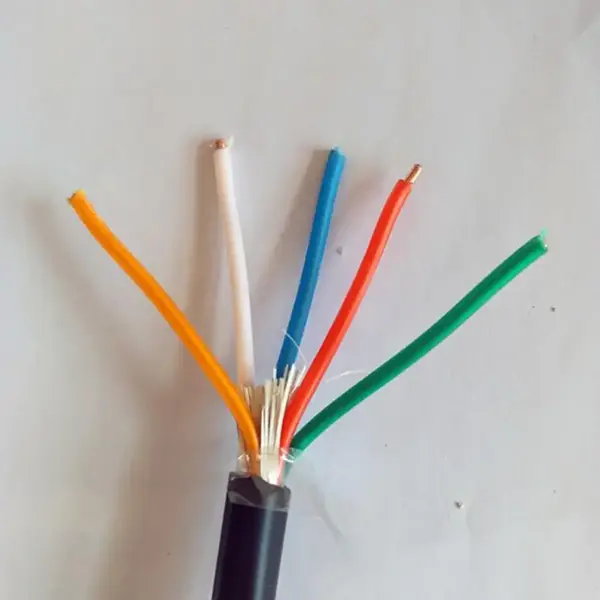

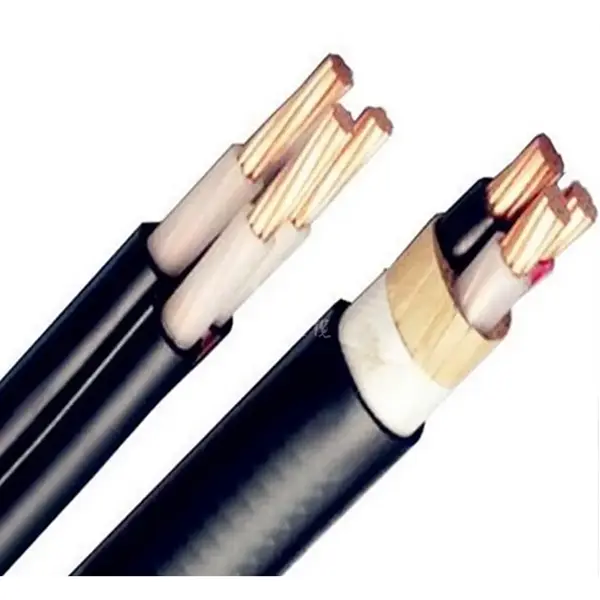

Стандардни спољни омотач је ПВЦ, са ВДЗ верзијом са ниским дима нула халогена која је доступна као надограђена опција. Заштићени КИЈВП додаје заштиту од бакра, док КИЈВ22 користи оклоп од челичне траке за апликације које захтевају додатну механичку заштиту. Ове варијанте омогућавају да се конструкција кабла усклади са околном инсталацијом уместо да се користи једна конфигурација за сваки пројекат.

Избор праве конфигурације

Количина језгра треба да одговара броју контролних, инструментационих или заштитних кола које опслужује кабл. Стандардни опсег обухвата 2 до 61 језгро, док се попречни пресеци проводника крећу од 0,75 до 6 мм². Потребну величину проводника треба одредити на основу оптерећења кола, дозвољеног пада напона и услова инсталације, а не бирати искључиво према броју жила.

Услови уградње одређују да ли је потребна додатна заштита. Неоклопни КИЈВ или КИЈВР је намењен за носаче каблова, унутрашње водове и фиксне кабловске канале. КИЈВП се може узети у обзир тамо где су електромагнетне сметње забрињавајуће, док је КИЈВ22 намењен за одређене инсталације које захтевају оклоп од челичне траке и механичку заштиту. Испоручене минималне вредности радијуса савијања такође треба узети у обзир током глодања.

Типичне апликације

1. Енергетика и електрична опрема

Кабл се може користити за нисконапонско управљање и сигнално ожичење повезано са ПВ опремом, системима за складиштење енергије, претварачима, електричним ормарићима и пратећом опремом. КСЛПЕ изолација обезбеђује специфицирани распон температуре од 90 °Ц дуготрајног рада за инсталације где температура околине или опреме захтевају овај ниво перформанси изолације.

2. Индустријска аутоматизација

Управљачки ормарићи за алатне машине, пумпе, вентилаторе, ПЛЦ системе и процесну опрему могу захтевати вишежилно контролно ожичење са различитим конфигурацијама проводника и инсталације. Верзије флексибилних проводника могу поједноставити усмеравање око терминала опреме и ормара, док су оклопљене верзије доступне за кола у којима се треба позабавити електромагнетним сметњама.

3. Општинска и грађевинска инфраструктура

Асортиман каблова се може користити у подземним комуналним тунелима, кабловским рововима, електричним системима зграда и другим фиксним нисконапонским контролним инсталацијама. Тамо где су каблови изложени додатном механичком оптерећењу или захтевају директну укопану конструкцију, блиндирана КИЈВ22 конфигурација пружа другачију опцију инсталације.

4. Контрола и заштита система напајања

Нисконапонска секундарна кола у трафостаницама, електранама, дистрибутивним просторијама и електричној опреми могу користити вишежилне контролне каблове за аквизицију сигнала, блокирање и контролу опреме. Коначни модел треба да буде усклађен са функцијом кола, величином проводника, захтевима за заштиту и методом инсталације.

5. Извозна опрема и инжењерски пројекти

За извозно оријентисану електричну опрему и инжењерске пројекте, спецификацију кабла треба потврдити у односу на важеће захтеве пројекта пре производње. Документација, дужина испоруке, тип котура и сви потребни записи о инспекцији могу се навести заједно са моделом кабла и конструкцијом.

Техничке провере пре наручивања

За понуду пројекта, основне информације обично укључују модел кабла, називни напон, класу проводника, попречни пресек, количину језгра и потребну дужину. Ако ће кабл бити постављен у близини опреме која генерише електромагнетне сметње, захтев за заштиту треба навести посебно. Такође треба идентификовати директно закопавање или изложену инсталацију како би се проценила потреба за оклопом.

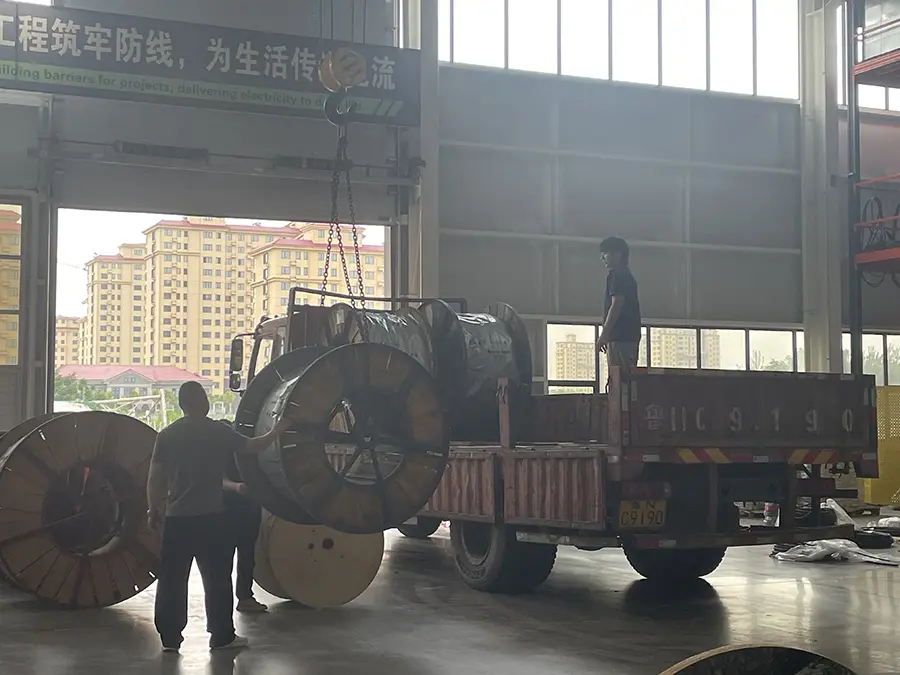

За извозне поруџбине, паковање и документацију треба потврдити у фази понуде. Испоручена спецификација наводи пластичне колуте и фумигиране дрвене колуте, заједно са прилагођеним дужинама испоруке. Посебне захтеве као што су ВДЗ нискодимна конструкција без халогена или верзије отпорне на хладноћу такође треба специфицирати пре производње.

ФАК

1. Који су стандарди наведени за овај кабл?

Испоручени подаци о производу наводе ГБ/Т 9330 као национални стандард. Ако пројекат у иностранству захтева додатне стандарде, сертификате или инспекцијске документе, ти захтеви треба да буду потврђени у складу са одредишним тржиштем и спецификацијом пројекта.

2. Које величине проводника и количине језгра су доступне?

Стандардни попречни пресеци проводника су 0,75, 1,0, 1,5, 2,5, 4 и 6 мм². Стандардне конфигурације језгара се крећу од 2 до 61 језгра, укључујући више средњих језгара. Посебне количине језгра могу се произвести према захтевима пројекта.

3. Која је радна температура КСЛПЕ изолације?

Достављени технички подаци наводе максималну дугорочну радну температуру од 90 °Ц и краткорочну толеранцију преоптерећења од 130 °Ц. Стандардна минимална температура полагања је ≥0 °Ц, док је верзија отпорна на хладноћу наведена за директну уградњу на -30 °Ц.

4. Када је потребна заштићена или оклопљена верзија?

Оклопљени КИЈВП се може узети у обзир када је потребно контролисати електромагнетне сметње у сигналном или контролном колу. Оклопни КИЈВ22 је намењен за услове полагања који захтевају додатну механичку заштиту, укључујући специфицирано директно подземно закопавање. Захтеви за минимални радијус савијања су различити за неоклопне, заштићене и оклопне конструкције.

5. Која електрична испитивања су наведена пре испоруке?

Испоручена спецификација наводи отпор изолације од ≥1000 МΩ·км на 20 °Ц и тест отпорног напона готовог производа од 3000 В/5 мин без квара. Табела такође наводи пуну инспекцију пре испоруке. Било која инспекција специфична за пројекат или захтеви за тестирање треће стране треба да буду потврђени пре производње.

6. Да ли се дужина испоруке и конструкција кабла могу прилагодити?

Да. Испоручени подаци наводе прилагођене дужине испоруке са наведеном толеранцијом дужине од ±0,5%. Посебне количине језгра, флексибилна конструкција проводника, заштита, армирање, ВДЗ нискодимна безхалогена конструкција и хладно отпорне верзије могу се специфицирати према захтевима пројекта.
