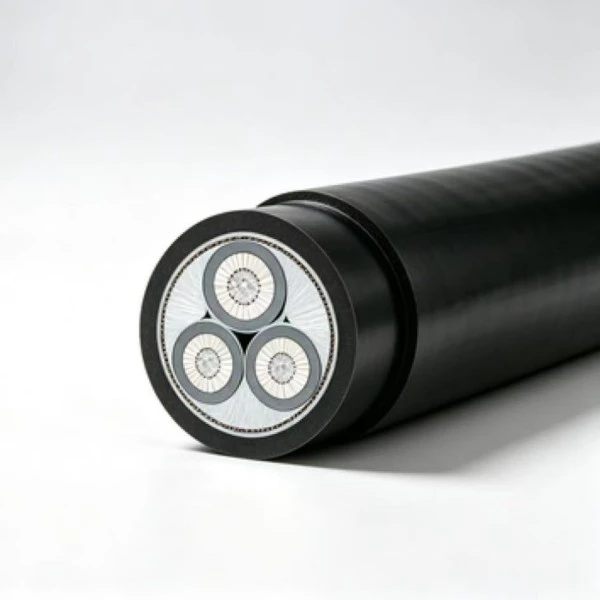

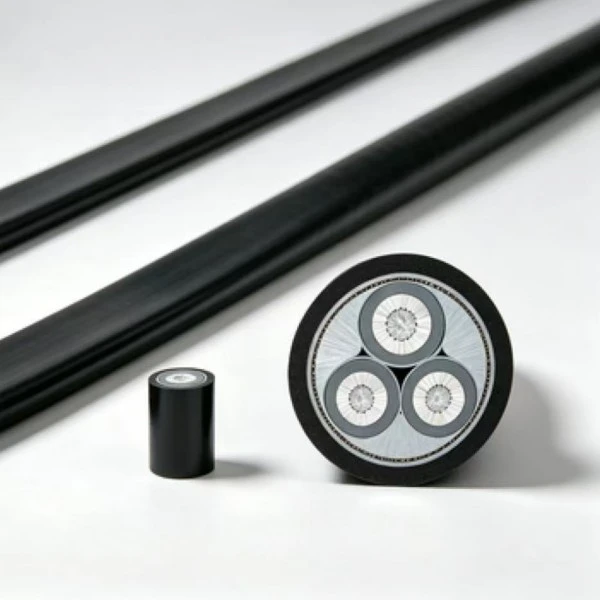

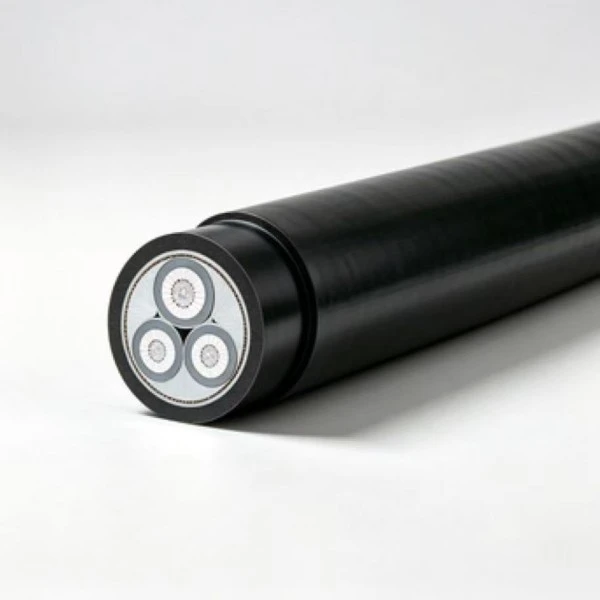

Алуминијумски КСЛПЕ нисконапонски кабл за напајање користи алуминијумске проводнике са КСЛПЕ изолацијом за дистрибуцију ниског напона од 0,6/1 кВ. Алуминијумски проводник смањује тежину кабла у поређењу са бакарном конструкцијом, док КСЛПЕ обезбеђује стабилну електричну изолацију на наведеној радној температури. Кабл се може конфигурисати за фиксне инсталације у фабрикама, спољним дистрибутивним системима, кабловским рововима и другим апликацијама где услови полагања одговарају спецификацији производа.
|
Називни попречни пресек (мм²) |
Дебљина изолације (мм) |
Дебљина омотача (мм) |
Приближан спољни пречник кабла (мм) |
ДЦ отпор проводника (Ω/км)Ал |
Испитни напон (кВ/5мин) |
Капацитет у ваздуху (А) (А)-Ал |
Капацитет у директно закопаном земљишту(А)-Ал |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Разред напона Уо/У (кВ) |
Рекуиремент |
|
3.6/6、6/6 |
Делимично пражњење ≤ 10 пЦ на 1,73У₀ |
|
8.7/10、12/20 |
Делимично пражњење ≤ 10 пЦ на 1,73У₀ |
|
18/30、21/35 |
Делимично пражњење ≤ 10 пЦ на 1,73У₀ |
|
26/35 |
Делимично пражњење ≤ 10 пЦ на 1,73У₀ |
За једножилне каблове, дозвољени радијус савијања је \(20\пута(д+Д)\пм5\%\).
За вишежилне каблове, дозвољени радијус савијања је \(15\пута(д+Д)\пм5\%\).
Д = Стварни спољни пречник кабла (мм)
д = Стварни пречник проводника (мм)
Претходно загревање је обавезно при полагању испод 0℃. Кабл треба руковати и постављати у складу са важећом процедуром полагања на ниским температурама како би се смањио ризик од механичког оштећења изолације или омотача.
Нема ограничења за вертикалну висинску разлику полагања према приложеним техничким информацијама. Приликом планирања вертикалних траса и даље треба узети у обзир начин уградње, распоред фиксирања и тежину кабла.
|
Температура ваздуха |
||||||||||||||||
|
Радна температура (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Температура земљишта |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Алуминијумски КСЛПЕ нисконапонски кабл за напајање може се користити за фиксну нисконапонску дистрибуцију унутар фабричких радионица, складишта и других индустријских зграда. Типично усмеравање укључује носаче каблова и зидне кабловске системе. Приликом одабира величине проводника, потребно је заједно проверити прикључено оптерећење, распоред инсталације, температуру околине и потребан пад напона.
За спољне фиксне инсталације, кабл се може поставити дуж одговарајућих конструкција, стубова или других потпорних система где је то дозвољено спецификацијом пројекта. Плашт пружа заштиту за нормално излагање на отвореном, док током уградње треба узети у обзир дуготрајну сунчеву светлост, промене температуре, влагу и механичко оптерећење.
Кабловски ровови и комунални тунели обезбеђују уобичајене путеве за фиксна кола за дистрибуцију електричне енергије. Инсталација треба да омогући адекватно одвођење топлоте и да обезбеди одговарајућу подршку и заштиту. У затвореним или груписаним инсталацијама, треба узети у обзир факторе корекције капацитета и стварне услове околине, а не директно применити ваздушну струју.
Директно закопавање се може сматрати тамо где конструкција кабла, услови тла и механичка заштита испуњавају захтеве пројекта. Пре уградње треба размотрити дубину закопавања, дренажу, спољно оптерећење и могућност будућег ископавања. Заштитне мере могу бити потребне на корозивном тлу или на локацијама изложеним значајним механичким силама.
Кабл се може узети у обзир за фиксну нисконапонску дистрибуцију при реновирању руралне електричне мреже и сличним инфраструктурним радовима. Алуминијумски проводници смањују тежину кабла, што може бити корисно тамо где дуге кабловске трасе захтевају значајан транспорт и инсталацијске радове. Димензионисање проводника треба да прати очекивано оптерећење, дужину трасе, захтеве за пад напона и услове инсталације.
О: Називни напон је 0,6/1 кВ за општу нисконапонску дистрибуцију електричне енергије. У зависности од конструкције и услова пројекта, методе уградње могу укључивати спољашње надземне канале, ровове каблова и одређене апликације директно закопане. Употреба на отвореном треба да узме у обзир сунчеву светлост, кишу, температуру, механичку заштиту и специфицирана својства омотача.
О: За једножилне каблове, специфицирани захтев за савијање је \(20\пута(д+Д)\пм5\%\), док је захтев за вишежилне каблове \(15\пута(д+Д)\пм5\%\). Претходно загревање је потребно када је температура околине испод 0℃. Кабл не треба насилно савијати или повлачити на ниским температурама јер ПВЦ или други полимерни материјали омотача могу постати мање флексибилни.
О: Испоручена техничка табела покрива номиналне попречне пресеке од 1,5 мм² до 1000 мм². Доступност зависи од захтеване спецификације и распореда производње. Захтеви за сечење по дужини и обележавање каблова могу се разговарати за поруџбине пројекта, са количином, величином проводника и потребним датумом испоруке потврђеним пре производње.
О: Алуминијум има мању густину од бакра, што смањује тежину кабла и олакшава транспорт и руковање многим инсталацијама. Материјал проводника такође има нижу цену материјала у многим применама. Међутим, избор проводника не би требало да се заснива само на цени материјала; треба проверити носивост струје, пад напона, дужину трасе, начин повезивања и услове инсталације.
О: Релевантни записи о фабричкој инспекцији и документи о електричним испитивањима могу се испоручити у складу са спецификацијом производа и захтевима поруџбине. Документација на енглеском језику се може припремити када је то потребно за преглед пројекта у иностранству или царинску документацију. Тачне сертификате, извештаје о испитивању и формат документа треба потврдити у складу са захтевима тржишта одредишта и прихватања пројекта.
О: Директно закопавање треба да се врши само тамо где конструкција кабла и услови локације испуњавају важеће захтеве. Заштитне навлаке или водови могу се размотрити тамо где је кабл изложен јакој корозији тла, високој влази, оптерећењу возила, активностима ископавања или другим механичким ризицима. Одговарајућа дубина закопавања и дренажа такође треба да буду укључени у план инсталације.
О: Време испоруке зависи од пресека проводника, конструкције кабла, количине поруџбине, производног капацитета, захтева за паковање и документацију. Стандардне спецификације могу имати краће распореде производње када су материјали и капацитет доступни. Прилагођене или велике поруџбине треба унапред потврдити са фабриком како би производња и испорука могли бити усклађени са планом пројекта.
О: Дозвољена струја се мења са температуром околине јер се услови одвођења топлоте мењају како околна температура расте или пада. Корекциони коефицијенти наведени у техничкој табели стога треба узети у обзир при одабиру величине проводника и методе уградње. Груписање каблова, вентилација, температура тла и услови закопавања такође могу утицати на стварну дозвољену струју.
За упите о пројекту потребно је обезбедити потребни напон, пресек проводника, дужину кабла, начин уградње, амбијенталне услове и количину како би се потврдила одговарајућа спецификација и техничка документација.
