Бакарни КСЛПЕ нисконапонски кабл за напајање комбинује бакарне проводнике са изолацијом од умреженог полиетилена (КСЛПЕ) за пренос и дистрибуцију енергије ниског напона. Доступне величине проводника покривају уобичајене апликације у зградама, опреми и дистрибуцији, са чврстим и упреденим конструкцијама проводника укљученим у наведене спецификације. Пре производње треба потврдити величину кабла, начин уградње и захтеве пројекта.
| Називни пресек (мм²) | Мин. проводничке жице | Проводник ОД (мм) | Дебљина КСЛПЕ изолације (мм) | Прибл. ОД изолације (мм) | Макс. отпор проводника на 20℃ (Ω/км) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (Б) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2.5 (Б) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (Б) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (Б) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

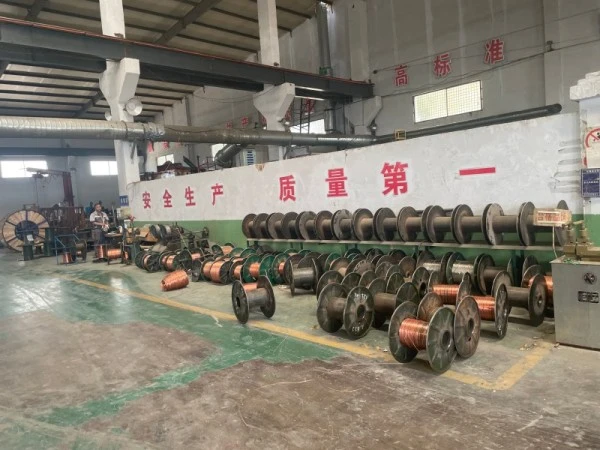

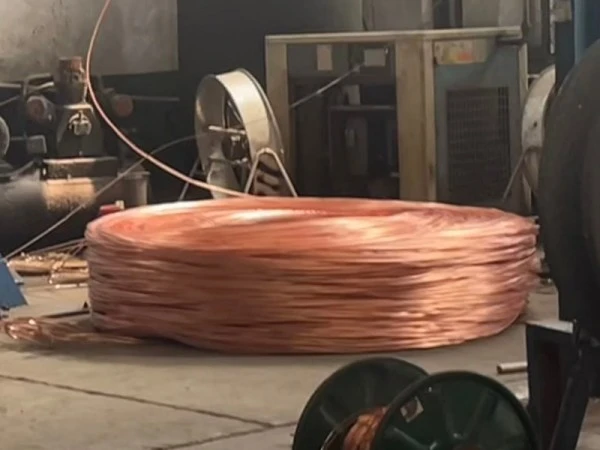

Проводник обезбеђује главну струјну путању кабла. Испоручене спецификације обухватају и чврсте и жичане конструкције са мањим попречним пресецима, док веће величине користе вишежилне вишежилне проводнике. Вредности отпора проводника на 20℃ су наведене у техничкој табели ради верификације спецификација.
Умрежени полиетилен обезбеђује примарну електричну изолацију око бакарног проводника. У поређењу са обичним термопластичним полиетиленом, КСЛПЕ се обично бира за каблове за напајање где су потребне веће термичке способности и стабилна изолациона својства. Стварне границе радне температуре треба да буду у складу са применљивим спецификацијама производа.
Пречник проводника, дебљина изолације и приближни изоловани пречник варирају у зависности од називног попречног пресека. Ове вредности су важне када се проверава компатибилност каблова са терминалима, цевоводима, носачима каблова и другим инсталационим компонентама.
Изолација пружа заштиту од нормалног руковања током инсталације кабла. Међутим, кабл не треба третирати као замену за наменску флексибилну или оклопљену конструкцију где инсталација укључује непрекидно кретање, јак механички удар, прекомерну силу вучења или друге посебне услове.
Комбинација бакарног проводника и КСЛПЕ изолације обезбеђује конвенционалну нисконапонску конструкцију струјног кабла за електричну дистрибуцију. Отпор проводника, димензије изолације и захтеви за отпорност на напон треба да буду верификовани у односу на важећи стандард и спецификацију пројекта пре прихватања.
Бакарни КСЛПЕ нисконапонски кабл за напајање може се одредити према електричном оптерећењу, окружењу инсталације и потребној конструкцији проводника, а не једноставно одабиру попречног пресека на основу номиналне струје.
Димензије готових каблова треба проверити у односу на применљиву спецификацију производа. За испоручени захтев за испитивање наизменичног напона, кабл издржава3,5 кВ у трајању од 5 минутабез слома на температури околине. Применљиву процедуру испитивања и критеријуме прихватања треба потврдити у односу на релевантни стандард за наручени кабл.
Континуирана идентификација може укључивати назив произвођача, модел производа и називни напон, у складу са применљивим захтевима за означавање. Специфичан садржај означавања може се потврдити пре производње када се кабл испоручује за употребу у иностранству или специфичну за пројекат.
Инспекција може обухватити отпор проводника, мерења димензија, стање изолације и наведена електрична испитивања. Када пројекат захтева евиденцију фабричке инспекције или додатну документацију о испитивању, ти захтеви треба да буду потврђени када се наручи.
Каблови се могу користити за дистрибуцију електричне енергије у зградама, фабрикама, подрумима и сличним инсталацијама. Каблови за напајање и управљање треба да буду распоређени према електричном пројекту, са довољним размаком за одвођење топлоте и приступ за преглед. Ослонци, интервали причвршћивања и раздвајање каблова треба да буду у складу са важећим спецификацијама за инсталацију.
За директно закопавање, трасу кабла, дубину закопавања, стање тла и механичку заштиту треба одредити према пројекту. Током полагања треба избегавати оштре предмете и прекомерно механичко оптерећење. Тамо где инсталација може бити изложена ископу или спољашњем утицају, треба размотрити додатну механичку заштиту.
Инсталација цевовода се може користити за скривено ожичење у преградним зидовима, подним конструкцијама и другим заштићеним путевима. Унутрашњост цевовода треба да буде очишћена од остатака и оштрих ивица, а повлачење кабла треба да остане у дозвољеним механичким границама. Кабловски спојеви треба да се налазе у доступним разводним кутијама или опреми за дистрибуцију, а не унутар скривених делова водова.
Високе вертикалне инсталације захтевају пажњу на тежину кабла и распоред фиксирања. Каблови треба да буду подупрти у одговарајућим интервалима уместо да дозвољавају да њихова пуна тежина делује на једну тачку спајања. Систем фиксирања такође треба да спречи прекомерно померање и механичко оптерећење током рада.
Инсталација на отвореном захтева узимање у обзир сунчеве светлости, температуре, влаге, механичке заштите и конструкције омотача кабла. За надземно вођење треба обезбедити одговарајуће ослонце и размаке. Тамо где је кабл изложен условима изван назначеног опсега примене, може бити потребан алтернативни омотач или конструкција кабла.
Наведене спецификације се крећу од 1,5 мм² до 400 мм². Мање величине укључују опције са чврстим и упреденим проводницима, док веће величине користе вишежилне вишежилне конструкције. Потребну величину треба изабрати у складу са струјом оптерећења, падом напона, методом уградње и применљивим електричним захтевима.
Чврсти проводници користе жицу са једним проводником, док се уплетене конструкције састоје од више жица. Чврсти проводници могу бити прикладни за фиксно ожичење где флексибилност није главни захтев. Насукани проводници омогућавају лакше руковање тамо где кабл треба да се усмери око опреме или кроз компликованије инсталационе путеве.
Наведите пресек проводника, конструкцију проводника, називни напон, потребну дужину кабла, количину, начин уградње и одредиште испоруке. За поруџбине пројекта, такође треба потврдити важећи стандард, документе о инспекцији, захтеве за обележавање и спецификације паковања.
Прилагођене дужине каблова и идентификационе ознаке могу се разговарати у складу са спецификацијом производње и количином наруџбе. За прилагођене поруџбине наведите потребну дужину, толеранцију, садржај означавања, начин паковања и распоред испоруке како би ови детаљи могли да се прегледају пре производње.
У зависности од применљивог стандарда производа и спецификације куповине, инспекција може укључити отпор проводника, мерења димензија, провере у вези са изолацијом и испитивање отпорности на наизменични напон. Ако пројекат захтева посебан фабрички извештај о испитивању или формат инспекције, то треба навести пре производње.
Може се размотрити за спољашњу или подземну примену када су одабрана конструкција кабла и омотач одговарајући за окружење инсталације. Пре потврде спецификације треба прегледати услове тла, влагу, сунчеву светлост, механичко оптерећење и температуру уградње.
Стандардна нисконапонска конструкција струјног кабла не би требало аутоматски да буде специфицирана за непрекидно повлачење, поновљено савијање или торзионо кретање. Опрема са овим захтевима обично захтева флексибилну кабловску конструкцију посебно оцењену за мобилну услугу.
Потврдите модел производа, попречни пресек проводника, конструкцију проводника, димензије изолације, дужину кабла, ознаку и важећи стандард. За поновљене пројекте, одржавање ових спецификација доследним помаже у смањењу разлика између производних серија и поједностављује улазну инспекцију.
Наведите потребну величину проводника, конструкцију, дужину кабла, количину, начин уградње и одредиште.Кианцхенгможе прегледати техничке захтеве и потврдити доступну спецификацију и документацију пре производње.
