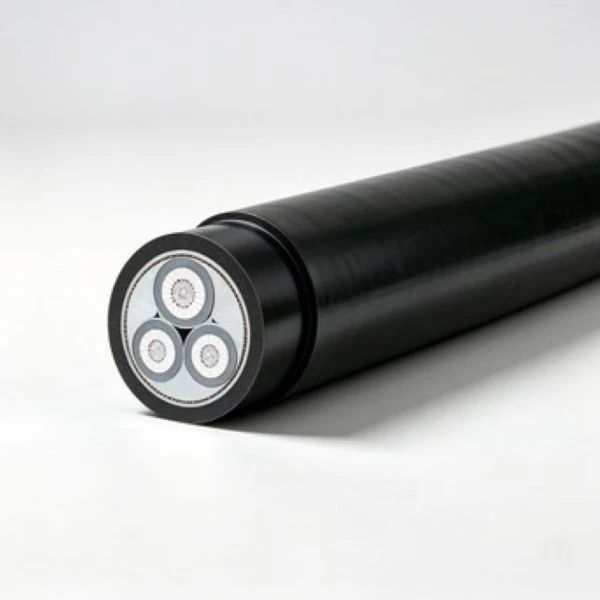

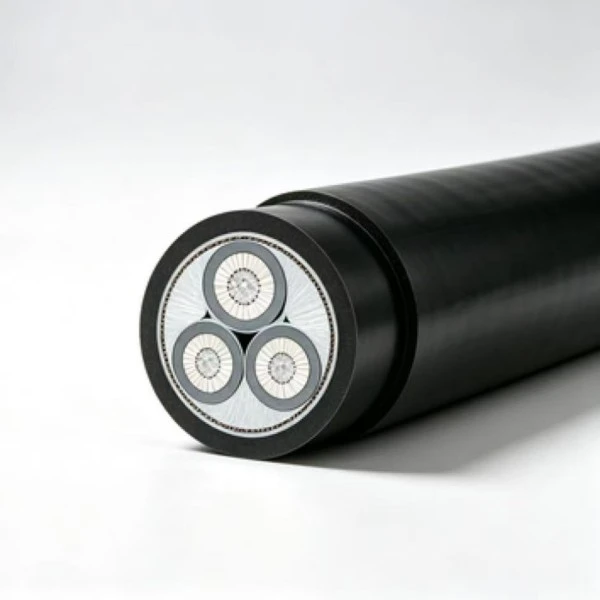

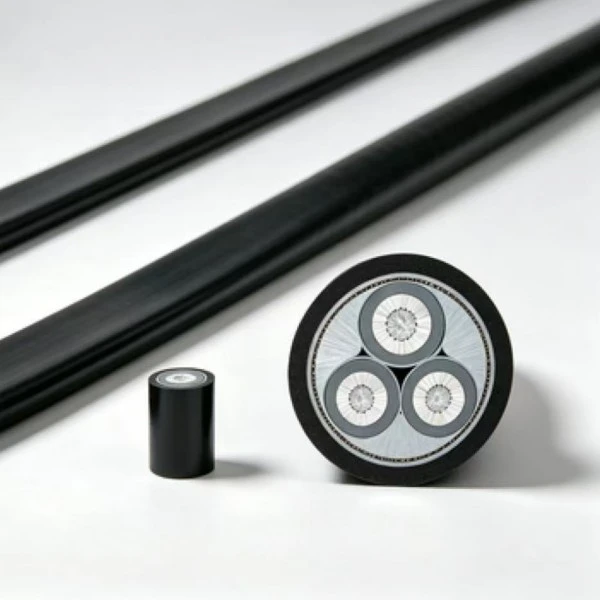

Алуминијумски ПВЦ нисконапонски кабл за напајање

Модели производа: ВЛВ, ВЛВ6(2)2, ВЛИ, ВЛВ6(2)3, итд.

Алуминијумски ПВЦ нисконапонски кабл за напајање усваја алуминијумске проводнике високе чистоће са стабилном проводљивошћу и малом тежином за једноставну инсталацију, што у великој мери смањује трошкове набавке пројекта. Одређен за нисконапонски пренос енергије од 0,6/1кВ, одговара вишеструким условима фиксног полагања, укључујући унутрашње, спољашње и апликације у рововима.

Димензије производа и технички параметри

Тецхницал Перформанце

Радијус савијања:

Дозвољени радијус савијања за једножилне каблове: \(20\пута(д+Д)\пм5\%\)

Дозвољени радијус савијања за вишежилне каблове: \(15\пута(д+Д)\пм5\%\)

Д = Стварни спољни пречник кабла (мм)

д = Стварни пречник проводника (мм)

Температура полагања:

Претходно загревање се врши пре полагања ако је температура околине испод 0℃.

Разлика у висини полагања:

Нема ограничења вертикалне висинске разлике за каблове.

Коефицијенти корекције капацитета при различитим температурама околине

Сценарији полагања и примене

Унутрашње фиксно полагање у фабричким просторијама

Широко се користи за нисконапонска дистрибуциона кола унутар фабричких радионица и складишта, постављена дуж зидова и носача каблова. Са стабилном структуром кабла и поузданом заштитом од ПВЦ изолације, алуминијумски ПВЦ нисконапонски кабл за напајање испуњава захтеве за напајање за фабричку опрему на електрични погон. Одликује га практична конструкција, погодан је за дистрибуцију електричне енергије у затвореном на велике удаљености.

Изложено полагање на отвореном

Може се монтирати изнад свих зидова фабрике и стубова. ПВЦ спољашњи омотач поседује одличну отпорност на старење на сунчеву светлост, ветар и ерозију кише. Обично се примењује за дистрибуцију електричне енергије у општинама и спољне главне водове за напајање индустријских паркова како би се смањили укупни трошкови набавке пројекта.

Полагање у кабловским рововима/тунелима

Поставља се у подземне кабловске ровове и свеобухватне комуналне тунеле. Вентилирано окружење пружа повољне перформансе одвођења топлоте и олакшава инспекцију и одржавање кола у каснијој фази. Широко је усвојен у општинским пратећим објектима и подземним електродистрибутивним системима индустријских паркова.

Директно закопано полагање тла

Може се директно закопати у подземно земљиште уз основне мере заштите. Погодно за пројекте приградских путева, реновирање руралне електричне мреже и спољне водове за напајање индустријских паркова. Лагани кабл са алуминијумским проводницима смањује потешкоће у транспорту и повлачењу каблова и одговара великим инфраструктурним пројектима.

Нови пројекти обнове руралне електричне мреже

Пожељна опција за руралне главне дистрибутивне водове са истакнутим трошковима и перформансама. Користи се за нисконапонски пренос енергије од сеоских трансформатора до крајњих корисника. Показује велике предности за масовну набавку великих количина и широко је коришћен кабл за пројекте надоградње руралне електричне мреже.

ФАК

П1: Која је оцена напона применљива и да ли се кабл може користити за пројекте на отвореном?

О: Алуминијумски ПВЦ нисконапонски кабл за напајање је оцењен на 0,6/1 кВ за конвенционалну нисконапонску дистрибуцију струје. У зависности од конструкције кабла и услова на локацији, методе уградње могу укључивати спољашње надземне канале, ровове каблова и одређене апликације директно закопане. ПВЦ плашт пружа отпорност на нормално излагање на отвореном, али при одабиру кабла треба узети у обзир дуготрајну сунчеву светлост, влагу, температуру и механичке услове.

П2: Који је минимални радијус савијања? Да ли се кабл може инсталирати на ниским температурама?

О: За једножилне каблове, специфицирани захтев за савијање је 20 × (д + Д) ±5%, у складу са применљивом спецификацијом производа. Када је температура околине за полагање испод 0℃, потребно је извршити одговарајуће предгревање пре уградње. Директну уградњу без потребног температурног третмана треба избегавати јер ПВЦ на ниским температурама може постати мање флексибилан и подложнији механичким оштећењима.

П3: Да ли су доступни различити попречни пресеци проводника и прилагођене дужине каблова?

О: Наведени асортиман покрива попречне пресеке проводника од 1,5 мм² до 1000 мм². Стандардне спецификације се могу испоручити у складу са доступношћу производње, док се о захтевима за сечење по дужини и обележавању каблова може разговарати за поруџбине пројекта. И количине узорака и веће поруџбине у иностранству могу се прегледати према захтеваној спецификацији и количини.

П4: Које су предности алуминијумских проводника у поређењу са бакарним проводницима?

О: Алуминијум има мању густину од бакра, тако да кабл са алуминијумским проводницима може смањити укупну тежину кабла и олакшати транспорт и руковање уградњом. Цена његовог материјала такође може бити нижа од бакра, што може бити релевантно за кола на велике удаљености и веће количине набавке. При избору треба узети у обзир тренутни капацитет, пад напона, дужину кабла, начин инсталације и укупне трошкове пројекта.

П5: Да ли се извештаји о испитивању на енглеском језику и технички документи могу обезбедити за пројекте у иностранству?

О: Записи о фабричкој инспекцији и релевантни извештаји о електричним испитивањима могу се обезбедити у складу са спецификацијом производа и захтевима поруџбине. Документи на енглеском језику се такође могу припремити за преглед пројеката у иностранству или царинску документацију када је то потребно. Тачан сертификат и пакет извештаја о тестирању треба да буду потврђени у складу са захтевима тржишта дестинације и прихватања пројекта.

П6: Да ли је потребна додатна заштита за директно укопану инсталацију?

О: Директно закопавање се може узети у обзир тамо где су тло и услови уградње унутар специфицираног опсега примене. Препоручују се додатне заштитне навлаке или водови где кабл може бити изложен јаким кисело-алкалним условима, прекомерној влази, механичким утицајима или другим абнормалним факторима околине. Дубина закопавања, дренажа и механичка заштита такође треба да буду у складу са важећим захтевима за уградњу.

П7: Који фактори одређују време испоруке? Да ли је могућа убрзана производња?

О: Време испоруке зависи од спецификације кабла, попречног пресека проводника, количине поруџбине, распореда производње и захтева за паковање или документацију. Стандардне спецификације могу имати краће време испоруке када су производни капацитети и материјали доступни. За прилагођене поруџбине или поруџбине великих количина, потребну количину и циљни датум испоруке треба потврдити унапред како би се распоред производње могао договорити у складу са тим.

П8: Како температура околине утиче на дугорочну носивост струје?

О: Дозвољена струја се смањује како се температура околине повећава јер расипање топлоте постаје мање ефикасно. Примјењиви коефицијент температурне корекције стога треба узети у обзир при одабиру величине проводника и методе уградње. За затворене или слабо проветрене локације где температура околине остаје изнад 40℃, може бити потребна додатна термичка процена пре коначног избора кабла.
