Кианцхенг, кинески произвођач каблова, залихеАлуминијумска ПВЦ изолована округла жицаза фиксну нисконапонску дистрибуцију електричне енергије и апликације за грађевинско ожичење. Са алуминијумским проводником, ПВЦ изолацијом и заштитним спољним омотачем, овај кабл комбинује лагану конструкцију са практичном електричном изолацијом. Разумевање његових спецификација, захтева за инсталацију и карактеристика перформанси помаже инжењерима, извођачима и тимовима за набавку да одаберу прави кабл за поуздане електричне системе.
Алуминијумска округла жица са ПВЦ изолацијом је дизајнирана за фиксне електричне инсталације где су тежина проводника, заштита изолације и цена пројекта важни. Кианцхенг-ов БЛВВ модел има једножилни алуминијумски проводник са ПВЦ изолацијом и спољни ПВЦ омотач, оцењен на 300/500В. Доступни попречни пресеци проводника се крећу од 2,5 мм² до 70 мм² у наведеним спецификацијама. Овај водич објашњава конструкцију кабла, техничке параметре, кључне предности, сценарије примене, критеријуме одабира и мере предострожности за инсталацију како би купцима помогли да донесу информисане одлуке.

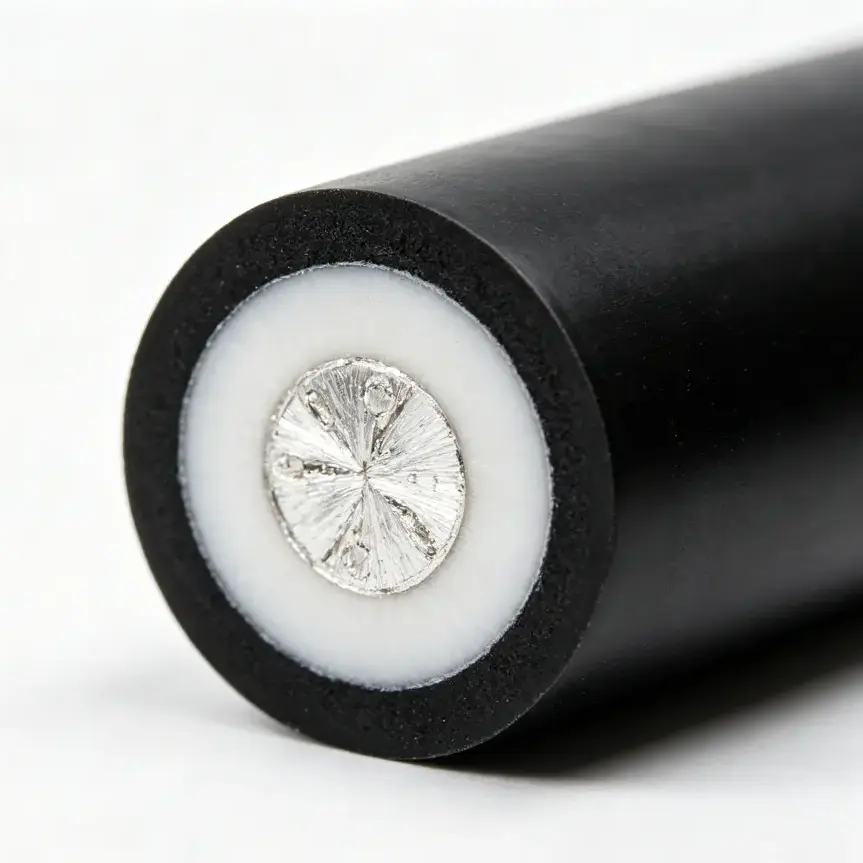

Алуминијумска округла жица са ПВЦ изолацијом је електрични кабл који користи алуминијум као проводни материјал и поливинилхлорид (ПВЦ) као своју изолацију. У БЛВВ конструкцији коју нуди Кианцхенг, спољни омотач од ПВЦ-а обезбеђује додатни заштитни слој око изолованог проводника.
Кабл је намењен за фиксне нисконапонске електричне инсталације. Његов називни напон је 300/500В, што чини правилну примену и усаглашеност са локалним електричним прописима од суштинског значаја када се специфицира за пројекат.
Комбинација алуминијума и ПВЦ-а испуњава неколико практичних захтева:
Важно је разликовати овај производ од алуминијумских каблова са КСЛПЕ изолацијом, блиндираних енергетских каблова и флексибилних каблова. Њихове електричне карактеристике, температурна ограничења, механичке карактеристике и методе уградње могу се значајно разликовати.
За информације о производу, посетите Кианцхенг-ову страницу производа са округлим жицама са алуминијумском ПВЦ изолацијом.
Перформансе кабла зависе од интеракције између његовог проводника, изолације и спољашњег омотача. Свака компонента служи различитој функцији, а комплетна структура мора испуњавати захтеве предвиђене инсталације.
Алуминијумски проводник носи електричну струју кроз коло. У поређењу са бакром, алуминијум је лакши по запремини, што може бити корисно при руковању дугим кабловима или транспорту значајних количина кабла. Међутим, алуминијум има већу електричну отпорност од бакра, тако да димензионисање проводника мора узети у обзир струју, пад напона и услове инсталације.
Примарна ПВЦ изолација окружује проводник и обезбеђује електрично раздвајање. Његова дебљина мора одговарати наведеном дизајну кабла и важећем стандарду производа. Оштећена изолација, неприкладне радне температуре или неправилна инсталација могу угрозити електричну сигурност.
Спољашњи ПВЦ омотач додаје слој заштите од обичног механичког контакта и излагања околини. Иако ПВЦ може понудити корисну отпорност на влагу и абразију, стварни ниво заштите зависи од формулације материјала, дизајна кабла и радног окружења. Не треба аутоматски претпоставити да обичан ПВЦ омотач обезбеђује УВ отпорност, отпорност на ватру или погодност за директно сахрањивање.
Резултујућа једножилна, округла конструкција је намењена за прикладне примене фиксног ожичења, а не за неограничену употребу у сваком унутрашњем или спољашњем окружењу.
Пре наручивања било ког електричног кабла треба прегледати техничке податке. Следећа табела сумира БЛВВ спецификације које је објавио Кианцхенг. Вредности су референтне димензије производа, а не универзалне оцене за сваки алуминијумски ПВЦ кабл.
| Називни попречни пресек | Минимални број жица проводника | Дебљина изолације (мм) | Дебљина омотача (мм) | Максимални спољни пречник (мм) | Референтна тежина (кг/км) |
|---|---|---|---|---|---|
| 1 × 2,5 мм² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 мм² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 мм² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 мм² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 мм² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 мм² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 мм² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 мм² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 мм² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Важна напомена о спецификацији:Објављена табела идентификује минимални број проводних жица за сваку величину. Купци треба да потврде тачну конструкцију проводника, применљиве стандарде, називну радну температуру, капацитет струје и све потребне извештаје о испитивању код добављача пре него што дају наруџбу.
На пример, спољни пречник и референтна тежина су корисни за процену простора за постављање каблова, транспортних оптерећења и количине материјала. Они не утврђују независно да ли кабл може безбедно да носи одређено електрично оптерећење.
Мала густина алуминијума је практична предност у пројектима који укључују велике количине каблова. У поређењу са бакарним проводником еквивалентне електричне функције, алуминијумски проводник одговарајуће величине може смањити тежину проводника. Завршно поређење тежине кабла мора користити електричне одговарајуће величине проводника, а не једноставно упоређивање једнаких површина попречног пресека.
Изолација и спољашњи омотач обављају комплементарне функције. Примарна изолација обезбеђује електрично раздвајање, док плашт додаје спољну заштиту. Овај распоред може бити користан у фиксним инсталацијама где је кабл инсталиран у складу са назначеним условима и заштићен од прекомерног механичког напрезања.
Наведени опсег од 2,5 мм² до 70 мм² даје купцима неколико опција за различите захтеве кола. Мањи проводник може одговарати колу са релативно малим оптерећењем, док се већи проводник може размотрити за већа оптерећења или дуже кабловске трасе. Коначни избор мора бити заснован на инжењерским прорачунима и важећим прописима.
Стандардне опције величине могу поједноставити поређење спецификација и планирање материјала. За пројекте који захтевају одређене дужине, количине, паковање или опције материјала отпорног на пламен, купци треба да потврде доступност и техничке захтеве са Кианцхенгом пре производње или испоруке.
Ове предности су од највећег значаја када је кабл усклађен са предвиђеном применом. Ниједан материјал проводника или изолациона структура не могу да компензују нетачне величине, лоше везе или неодговарајуће услове уградње.
Кианцхенг-ов БЛВВ кабл је намењен за одговарајуће фиксне нисконапонске инсталације. У зависности од важећих прописа и потврђене спецификације производа, потенцијалне употребе укључују:
Пре него што одредите кабл за спољну инсталацију, проверите да ли су одређена ПВЦ формулација и дизајн кабла одобрени за предвиђено излагање. За директно сахрањивање, окружења са високим утицајем, опасне локације или апликације које захтевају посебну класификацију у погледу пожарних перформанси, може бити неопходан наменски дизајниран и одговарајуће сертификован кабл.
Избор одговарајућег кабла захтева више од усклађивања номиналне површине попречног пресека са очекиваном струјом. Поуздан процес одабира узима у обзир комплетно електрично коло и окружење за његову инсталацију.
Проверите да ли је оцена 300/500В погодна за коло и одговарајући електрични код. Немојте претпостављати да је кабл прикладан за другу класу напона само зато што његова физичка конструкција изгледа слично.
Одредите очекивану струју оптерећења, дужину кола, температуру околине, начин инсталације, груписање са другим кабловима и дозвољени пад напона. Електрични отпор алуминијума је већи од бакра, тако да директна замена величине за величину можда није одговарајућа.
Идентификујте потенцијалну изложеност влази, сунчевој светлости, хемикалијама, абразији, удару и топлоти. Проверите да ли је потребна додатна цев, канал, подршка или механичка заштита.
Алуминијумски проводници захтевају терминале и конекторе посебно погодне за алуминијум. Потврдите дозвољену величину проводника, материјал терминала, метод припреме и момент затезања. Неправилне везе могу изазвати превелики отпор и прегревање.
Пре него што потврдите поруџбину, затражите технички лист, применљиве стандарде производа, документацију за испитивање, детаље паковања и распоред испоруке. За веће пројекте, потврдите да испоручена ознака кабла и документација серије одговарају одобреној спецификацији.
Исправна инсталација је неопходна за постизање поузданих електричних перформанси. Чак и кабл произведен према исправним спецификацијама може постати небезбедан ако је инсталиран или затворен неправилно.
Тамо где се алуминијумски проводници повезују са бакарним проводницима, користите одобрене конекторе дизајниране за специфичну комбинацију материјала. Метода повезивања мора да се односи на компатибилност, отпорност на контакте и све захтеве за припрему које је навео произвођач конектора.
За пројекте са захтевним захтевима за безбедност од пожара, потврдите прецизну класификацију отпорности на ватру и пратеће доказе о испитивању. ПВЦ омотач сам по себи не потврђује да кабл испуњава одређени стандард заштите од пожара.
Објављени опис производа наводи називни напон од 300/500В. Увек проверите ознаку производа и документацију у складу са захтевима предвиђеног кола пре инсталације.
Алуминијум нуди мању густину и може смањити тежину проводника, што је корисно за руковање и транспорт. Међутим, алуминијум има већу електричну отпорност од бакра. Величина проводника, компатибилност терминала и захтеви за инсталацију морају се стога пажљиво проценити.
Кианцхенг-ова објављена БЛВВ табела спецификација наводи номиналне попречне пресеке од 2,5, 4, 6, 10, 16, 25, 35, 50 и 70 мм². Потврдите тренутну доступност и све посебне захтеве за величину или дужину директно код добављача.
Може бити погодан за одређене примене фиксних каблова на отвореном када то дозвољавају спецификација производа и услови уградње. Морају се проценити директна сунчева светлост, изложеност води, температура и механичка оштећења. Немојте претпостављати да су сви каблови обложени ПВЦ-ом погодни за продужено излагање УВ зрачењу или директно закопавање.
Не. Перформансе отпорне на пламен зависе од специфичне формулације материјала, дизајна кабла и применљивог стандарда испитивања. Ако су потребне перформансе отпорне на пламен, затражите потврду испоручене верзије и пратеће документације за испитивање.
Избор треба да узме у обзир струју оптерећења, дужину кабла, пад напона, температуру околине, метод инсталације, груписање каблова и локалне електричне захтеве. Квалификовани електрични дизајнер треба да провери коначну величину проводника уместо да се ослања само на номинални попречни пресек.
Наведите модел кабла, називни напон, попречни пресек проводника, потребну дужину, укупну количину, окружење за инсталацију, важећи стандард, одредишно тржиште, захтеве за паковање и све посебне захтеве за перформансе. Ове информације помажу добављачу да процени компатибилност спецификација и припреми тачнију понуду.
Округла жица са алуминијумском ПВЦ изолацијом је практична опција за одговарајуће фиксне нисконапонске инсталације које захтевају лагани проводник и заштитну ПВЦ изолацију и структуру омотача. Успешна спецификација зависи од више од цене: називни напон, димензионисање проводника, компатибилност везе, изложеност околини и документација о усклађености утичу на дугорочне перформансе.
Кианцхенг пружа БЛВВ спецификације каблова за процену пројекта, са наведеним величинама проводника од 2,5 мм² до 70 мм². Ако набављате кабл за зграду, фабрику или пројекат електричне дистрибуције, прегледајте своје техничке захтеве пре него што изаберете коначни модел. Посетите страницу производа са округлим жицама са алуминијумском ПВЦ изолацијом да бисте прегледали доступне информацијеконтактирајте насса потребном величином, напоном, количином, условима уградње и одредиштем испоруке. Кианцхенгов тим може вам помоћи да разговарате о одговарајућим спецификацијама и детаљима понуде за ваш пројекат.
