Алуминијумски КСЛПЕ кабл за напајање отпоран на ватру користи алуминијумски проводник, КСЛПЕ изолацију, слој лискуна отпорног на ватру и заштитни ПВЦ омотач за нисконапонска струјна кола са дефинисаним захтевима за континуитет пожара. Конструкција се може одредити за дистрибуцију зграда, спољне путеве, канале за каблове и друге инсталације где треба узети у обзир и електричне перформансе и противпожарне карактеристике.
Асортиман производа покрива номиналне попречне пресеке проводника од 1,5 мм² до 1000 мм². Техничка табела испод даје одговарајућу дебљину изолације и омотача, приближни спољни пречник, отпор проводника ДЦ, испитни напон и референтне вредности капацитета за уградњу у ваздух и директно закопано тло.
|
Називни попречни пресек (мм²) |
Дебљина изолације (мм) |
Дебљина омотача (мм) |
Приближан спољни пречник кабла (мм) |
ДЦ отпор проводника (Ω/км)Ал |
Испитни напон (кВ/5мин) |
Капацитет у ваздуху (А) (А)-Ал |
Капацитет у директно закопаном земљишту(А)-Ал |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Кабл користи неколико функционалних слојева, при чему сваки слој служи различитој електричној или еколошкој намени. Проводник носи струју током нормалног рада, КСЛПЕ обезбеђује електричну изолацију, слој лискуна се користи за отпорност на ватру, а ПВЦ омотач обезбеђује спољну механичку и заштиту животне средине. Ове функције треба размотрити заједно када се кабл бира за одређену инсталацију.
Проводник је направљен од алуминијума и доступан је у широком распону номиналних попречних пресека. У поређењу са бакром, алуминијум има мању густину, што може да смањи тежину кабла и може да поједностави руковање на дужим трасама каблова. Пошто се његов електрични отпор и карактеристике завршетка разликују од бакра, приликом избора кабла треба проверити величину проводника, дозвољени пад напона и начин повезивања.

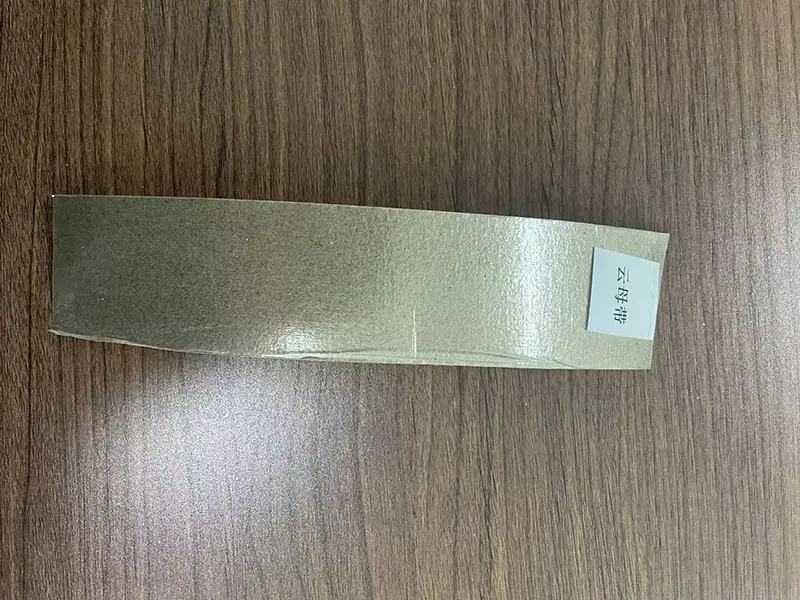

Трака од лискуна чини ватроотпорни део конструкције кабла. Под наведеним условима тестирања на ватру, неоргански материјал лискуна обезбеђује баријеру отпорну на топлоту око проводника и помаже у одржавању електричне изолације када су спољни полимерни материјали изложени високој температури. Стварни учинак заштите од пожара треба да се провери у односу на применљив извештај о испитивању производа и методу испитивања.
КСЛПЕ, или умрежени полиетилен, користи се као примарна изолација око проводника. Испоручена спецификација производа даје максималну дуготрајну радну температуру проводника од 90 °Ц. КСЛПЕ се обично бира за каблове за напајање где је потребна већа радна температура и отпорност на термичко старење у поређењу са конвенционалном ПВЦ изолацијом.
Спољни ПВЦ омотач штити унутрашње слојеве каблова током транспорта, полагања и нормалног рада. За примену на отвореном, формулација омотача треба да буде усклађена са потребном изложеношћу УВ зрачењу, влази и животној средини. За подземну инсталацију, такође треба узети у обзир услове тла, механичку заштиту и изложеност води уместо претпоставке да су сва окружења за сахрањивање еквивалентна.
За струјна кола повезана са пожаром, релевантне перформансе нису ограничене на ширење пламена. Ватроотпорни кабл се оцењује према томе да ли коло може да одржи електрични континуитет под дефинисаним тестом на пожар. Нормалне електричне карактеристике, перформансе изолације, отпор проводника и услови уградње остају важни током свакодневног рада.
Испоручене информације о производу наводе услове испитивања отпорности на ватру од 750 °Ц током 90 минута. Ово треба третирати као услов тестирања специфичног за производ, а не као универзално предвиђање понашања кабла у сваком пожару. Када се кабл подноси за грађевински пројекат, одговарајући извештај о испитивању пожара, метод испитивања и потребно трајање интегритета кола треба проверити у односу на спецификацију пројекта.
Техничка табела наводи вредности отпора једносмерне струје за применљиве величине алуминијумских проводника и даје одвојене бројке капацитета за уградњу у ваздух и директно закопано тло. Ове вредности треба тумачити заједно са температуром околине, груписањем каблова, термичким условима тла, дубином уградње, дужином трасе и дозвољеним падом напона.
Наведени испитни напон је 3,5 кВ у трајању од 5 минута према приложеним подацима о производу. Испитивање отпорног напона обезбеђује дефинисану проверу система изолације каблова. Применљиви производни стандард и захтеви за испитивање пројекта треба да буду потврђени пре коначног одобрења.
Избор кабла треба да почне са електричним оптерећењем и инсталационим окружењем, а не само са номиналном величином проводника. За кола у случају опасности или пожара, потребно време трајања отпорности на ватру и применљиве грађевинске или електричне захтеве такође треба да се утврде пре наручивања.
Пресек проводника треба проверити у односу на радну струју, пад напона, дужину трасе и услове уградње. За дуже руте пад напона може одредити потребну величину проводника чак и када је израчунати капацитет довољан. Вредности у техничкој табели су референтни подаци о производу и треба их користити са примењивом методом димензионисања кабла.
Када се инсталирају у носаче каблова, шахтове или сличне трасе, треба узети у обзир размак каблова, радијус савијања, температуру околине и механичку заштиту. Током повлачења, кабл треба заштитити од оштрих ивица и прекомерне механичке силе која може оштетити омотач или унутрашње ватроотпорне слојеве.
За спољне надземне руте, омотач треба да буде прикладан за очекивану изложеност УВ зрачењу и временске услове. Размак између носача, тежину кабла, механичко оптерећење и температуру околине треба узети у обзир током инсталације. Додатна заштита може бити потребна тамо где је кабл изложен механичком удару или другим опасностима специфичним за локацију.
Тамо где је директно закопавање дозвољено конструкцијом кабла и спецификацијом пројекта, треба размотрити дубину рова, термичке карактеристике тла, дренажу, размак каблова и механичку заштиту. Директно закопане бројке капацитета у табели су референтне вредности и не би требало да замене прорачун каблова специфичан за пројекат.
Алуминијумски проводници захтевају терминале, папучице или конекторе погодне за алуминијумске проводнике и наведено електрично оптерећење. Правилно скидање, припрема проводника, компресија и заштита спојева су важни јер лоше припремљена веза може повећати отпор контакта и изазвати локализовано загревање. Метода завршетка треба да прати захтеве за инсталацију произвођача конектора.
Алуминијумски КСЛПЕ кабл за напајање отпоран на ватру може се узети у обзир за нисконапонска кола где је континуирани електрични рад током дефинисаних услова пожара део захтева пројекта. Типичне примене укључују дистрибуцију електричне енергије у случају нужде, одабрана оптерећења повезана са пожаром, јавне зграде, индустријске објекте и подземне дистрибутивне путеве.
Примене могу да обухватају одређена струјна кола за хитне случајеве, ватрогасне пумпе, расвету у случају нужде и друга оптерећења идентификована електричним и противпожарним дизајном. Захтевано трајање отпорности на ватру треба да буде потврђено из спецификације пројекта, а не изабрано само из назива производа.
Болнице, школе, тржни центри, пословне зграде и други јавни објекти могу садржати струјне кругове који захтевају дефинисане карактеристике противпожарне заштите. Тип кабла, величина проводника и степен пожара треба изабрати у складу са електричним пројектом зграде, стратегијом евакуације и важећим локалним прописима.
Опција алуминијумског проводника се може размотрити за дуже нисконапонске дистрибутивне путеве у индустријским објектима, општинским пројектима и другим инсталацијама где је тежина проводника инжењерски разматрана. Струја оптерећења, пад напона, услови трасе и начин инсталације треба проверити пре него што одредите кабл.
Веће величине проводника наведене у табели производа могу се користити као референца приликом процене подземних дистрибутивних путева. Кабловски ровови и укопане инсталације захтевају пажњу на услове тла, дренажу, механичку заштиту и топлотну дисипацију. Не треба претпоставити да је дуготрајно потапање у воду прихватљиво без посебног одобрења производа.

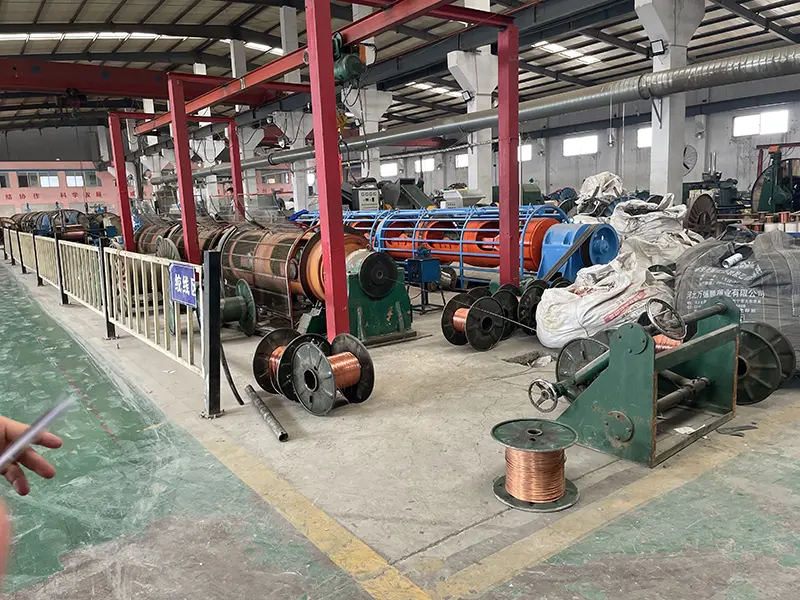

Кианцхенг Цабле производи кабл кроз сопствене производне погоне и одржава могућности тестирања за инспекцију производа. Релевантне фазе производње укључују обраду проводника, екструзију изолације, наношење ватроотпорног слоја и екструзију спољашњег омотача. Записи о производњи и инспекцији могу пружити помоћне информације за идентификацију серије и верификацију производа.

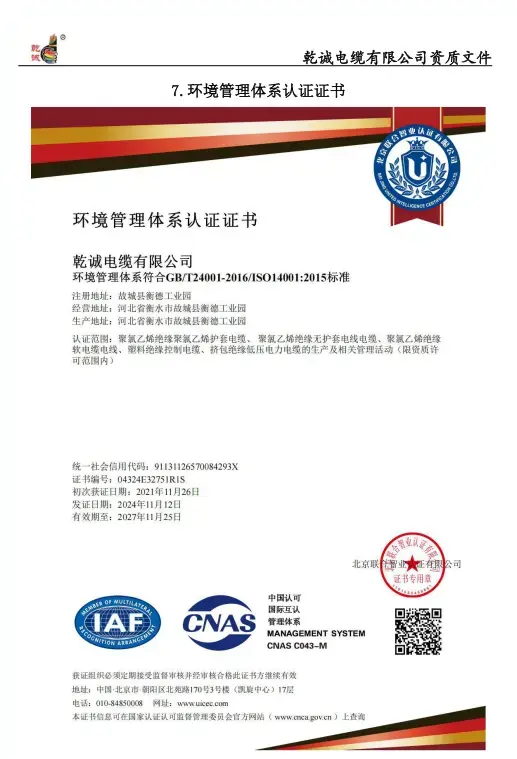

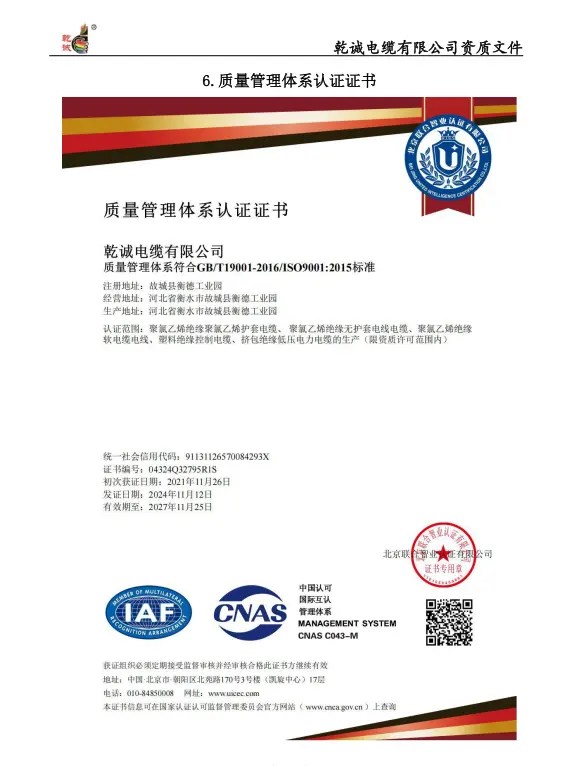

Доступна документација компаније укључује ИСО 9001 менаџмент квалитетом, ИСО 14001 менаџмент животне средине и ИСО 45001 сертификате о здрављу и безбедности на раду, заједно са релевантним квалификацијама за производњу. Извештаји о испитивању пожара специфични за производ и записи о електричним испитивањима треба да се прегледају у складу са захтевима предвиђеног пројекта.
Применљиви стандард зависи од конструкције кабла, називног напона, захтева противпожарних перформанси и одредишног тржишта. Испоручене информације о производу упућују на ГБ/Т 12706 за конструкцију енергетских каблова, ГБ/Т 19216 за испитивање отпорности на ватру, ИЕЦ 60502-1 за нисконапонске каблове за напајање и ИЕЦ 60331 за испитивање интегритета кола. Тачно стандардно издање и тестну конфигурацију треба потврдити за одређени производ пре него што се поднесе на одобрење.
За извозне пројекте могу се применити додатни захтеви у зависности од земље одредишта и спецификације пројекта. Тамо где је потребно, производња и тестирање се могу организовати у складу са примењивим регионалним захтевима, са релевантном техничком документацијом и документацијом о усклађености која се прегледа пре отпреме.
За понуду или технички преглед, корисно је навести потребни пресек проводника, радни напон, процењену струју оптерећења, дужину кабла, начин инсталације, услове околине или тла, груписање каблова и дозвољени пад напона. За кола која се односе на пожар, такође треба навести потребну температуру испитивања пожара, трајање и важећи стандард испитивања.
Тамо где је потребно одобрење пројекта, купац може затражити спецификацију производа, техничке податке, записе о електричним испитивањима, документацију о испитивању пожара и сертификате о квалификацији компаније који се примењују на испоручени кабл. Преглед ових докумената пре производње помаже да се осигура да изабрана конструкција одговара захтевима пројекта.
Отпор пламена се углавном односи на ограничавање ширења пламена дуж кабла. Отпорност на ватру се односи на способност специфициране конструкције кабла да одржи интегритет електричног кола током дефинисаног периода под дефинисаним испитивањем на пожар. Ова два својства не треба третирати као заменљива.
Испоручене информације о производу наводе тест ватре на 750 °Ц у трајању од 90 минута. Ово је дефинисани услов испитивања за наведену конструкцију кабла. Применљив извештај о испитивању треба проверити да би се потврдила метода испитивања, конфигурација кабла и захтеви за интегритет кола пре одобрења пројекта.
Алуминијум има мању густину од бакра, што може да смањи тежину кабла и може бити корисно на дужим рутама или где се узима у обзир руковање инсталацијом. Његова већа електрична отпорност значи да при прорачунима величине проводника и пада напона треба узети у обзир својства алуминијума.
Производ се може узети у обзир за спољне надземне трасе, кабловске ровове и специфичне инсталације за директно укопавање где конструкција каблова и захтеви пројекта дозвољавају ове методе. Излагање УВ зрачењу, стање тла, дренажа, механичка заштита и топлотна дисипација треба да се процене за стварну инсталацију.
Користите терминале, папучице или конекторе одобрене за алуминијумске проводнике и погодне за радно оптерећење. Правилно скидање, припрема, компресија и заштита спојева су важни за контролу контактног отпора и локализованог загревања.
У зависности од спецификације производа и захтева пројекта, технички подаци, записи о електричним испитивањима, документација о испитивању пожара и сертификати о квалификацији компаније могу се дати на преглед. Применљива документација треба да одговара стварној конструкцији кабла и захтеваном стандарду испитивања.
