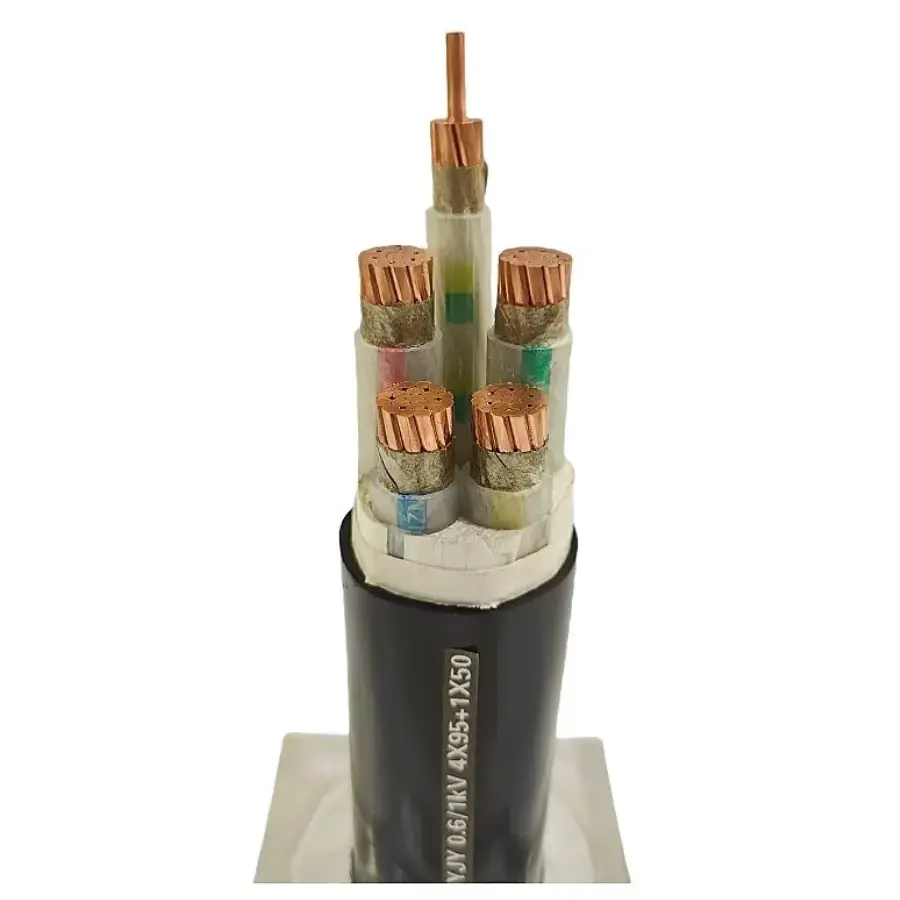

Кианцхенгпроизводи каблове за напајање рудника угља за нисконапонски пренос енергије и прикључке опреме у подземним рудницима угља. Кабл користи бакарни проводник са КСЛПЕ изолацијом и може се производити са чврстим или упреденим проводничким структурама према захтеваној спецификацији. Попречни пресеци проводника, димензије изолације и електрични параметри се контролишу у складу са применљивим захтевима производа, са димензионалним и електричним прегледом који се обавља пре испоруке.
За пројекте електричне енергије подземних рудника, избор кабла зависи од величине проводника. Потребни напон, носивост струје, структуру проводника, начин уградње, механичке услове и применљиве захтеве за успорење пламена треба размотрити заједно. Кианцхенг пружа различите величине проводника и могућности конструкције тако да се спецификација кабла може ускладити са стварном дистрибуцијом енергије рудника и захтевима за повезивање опреме.
Проводник је направљен од бакра високе чистоће и доступан је у чврстој или упреденој конструкцији. Наведени опсег попречног пресека проводника је 1,5~120 мм² за детаљну конфигурацију проводника, док табела димензија производа испод наводи спецификације од 10 мм² до 300 мм². Структура проводника варира у зависности од спецификације, са минималним бројем жица, пречником проводника и дебљином КСЛПЕ изолације дефинисаним за сваку величину.
На пример, једножилна конфигурација од 1,5 мм² има спољни пречник проводника од 1,36 ± 0,02 мм, док конфигурација 1,5 (Б) са ланцем користи 7 жица са спољним пречником проводника од 1,56 ± 0,02 мм. Дебљина КСЛПЕ изолације варира од 0,7 мм до 1,2 мм у зависности од специфициране величине проводника.
| Називни пресек (мм²) | Минимални број жица проводника | Спољни пречник проводника (мм) | Називна дебљина КСЛПЕ изолације (мм) | Приближан спољни пречник изолације (мм) | Максимална отпорност проводника на 20℃ (Ω/км), бакар |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22,00±0,25 | 2.4 | 26.8 |
Вредности отпора проводника у табели су максималне вредности на 20℃ за наведене спецификације бакра. За избор пројекта, попречни пресек проводника треба да буде усклађен са потребном струјом оптерећења, условима уградње и дозвољеним падом напона, а не да се бира само по пресеку.
| Ставка | Спецификација |
|---|---|
| Називни напон | Прилагођено према захтевима рударства |
| Ампацити | Усклађен са попречним пресеком проводника |
| Отпорност проводника | Строго контролисана максимална вредност на 20℃ (бакар), погледајте табелу параметара димензија |
| Отпорност изолације | Висок отпор изолације са КСЛПЕ материјалом |
| Издржљивост напона | Прођите тест пун отпорног напона пре испоруке |
| Радна фреквенција | 50/60Хз |
| Цондуцтор Материал | Бакар високе чистоће |
| Цондуцтор Струцтуре | Чврста / Насукана |
| Површина попречног пресека | 1,5~120 мм² |
| Пречник проводника | Строга контрола толеранције |
| Број проводних жица | 1 / 6 / 7 / 12 / 15 / 18 жица за различите спецификације |
Систем изолације користи КСЛПЕ (укрштени полиетилен), са номиналном дебљином изолације од 0,7~1,2 мм према спецификацији кабла. Приближни спољни пречник изолације је 3,0~15,8 мм, док укупни пречник готовог кабла зависи од коначне структуре кабла.
| Перформанце Итем | Наведена вредност или захтев |
|---|---|
| Максимална радна температура проводника | 90℃ |
| Температура кратког споја | 250℃ |
| Отпорност на пламен | Отпорност на ватру опционо за подземни рудник |
| Механичке перформансе | Добра отпорност на затезање и хабање за подземно полагање |
Конструкција отпорна на ватру може се специфицирати за апликације у подземном рударству где пројекат захтева додатне перформансе отпорне на пламен. Применљива класа каблова и захтеви за испитивање треба да буду потврђени у складу са окружењем инсталације рудника и спецификацијом пројекта.
Кианцхенг-ов производни процес обухвата извлачење сировог бакарног материјала, намотавање проводника, екструзију од КСЛПЕ-а и тестирање готовог кабла. Димензије проводника, димензије изолације и електричне карактеристике се проверавају током производње и завршне провере према важећој спецификацији.
Пре испоруке, кабл се подвргава електричној и димензионалној инспекцији, укључујући и тест потребног отпорног напона. Кианцхенг може обезбедити сертификате о фабричком тестирању заједно са извештајима о димензијама и техничким параметрима за одговарајућу спецификацију. Ови записи помажу купцима пројекта и техничким тимовима да провере испоручени кабл у односу на договорене параметре производа.
Фотографије сировог бакра и производње извлачења жице доступне су као део информација о производњи. Видео снимци са демонстрацијом производа такође се могу обезбедити преко Кианцхенговог ИоуТубе канала да би се приказали детаљи о производњи и производу.
Кабл је намењен за подземно напајање рудника угља и прикључке за напајање рударске опреме. Типична разматрања при одабиру укључују оптерећење прикључене опреме, потребан попречни пресек проводника, називни напон, услове вођења каблова, механичку изложеност и да ли је потребна спецификација отпорности на ватру.
За апликације које укључују контролу и пренос сигнала уместо примарног напајања, Кианцхенг такође обезбеђујеЦонтрол Цаблес. За пројекте надземног преноса енергије, АЦСР надземни кабл је још једна категорија производа доступна од Кианцхенга.
Приликом навођења каблова за напајање рудника угља, пре производње треба потврдити следеће информације:
Пружање ових детаља омогућава да се спецификација кабла провери у односу на стварну дистрибуцију енергије рудника или захтеве за повезивање опреме пре него што се наруџбина потврди.
