Рударски енергетски кабл са ПВЦ изолацијом

Модели: МВВ, МВВ22.

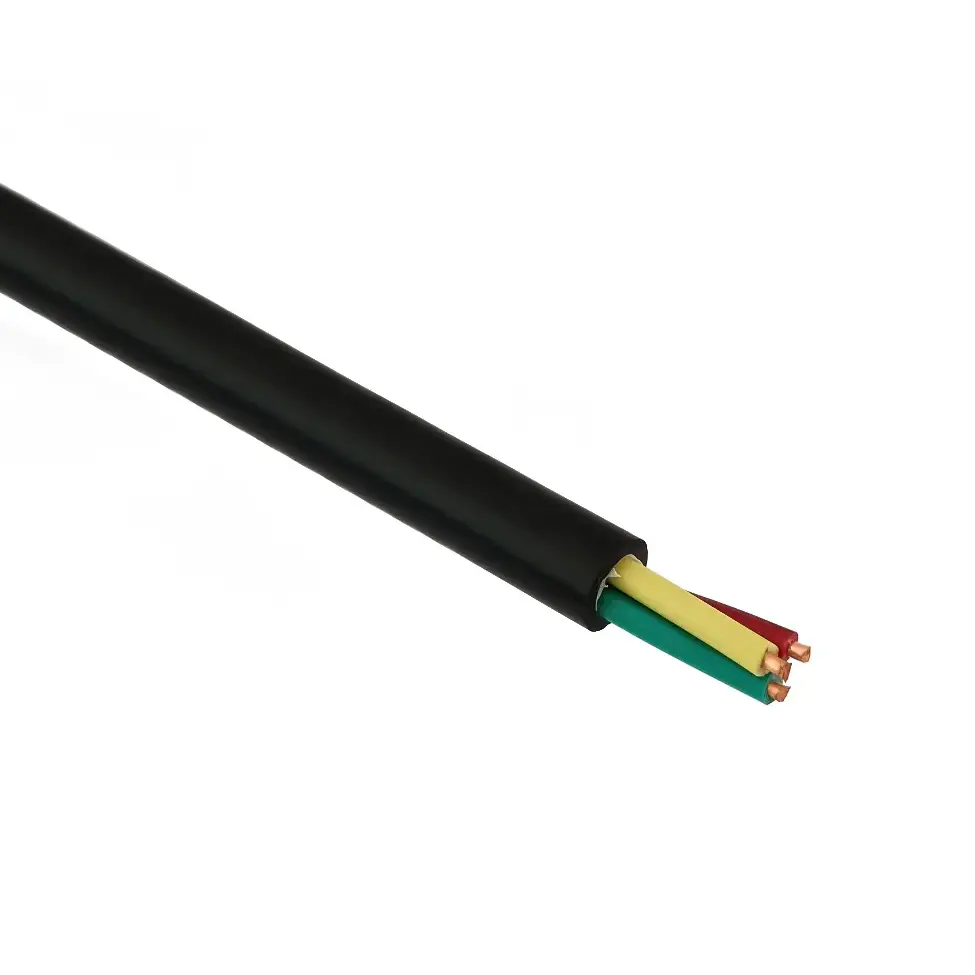

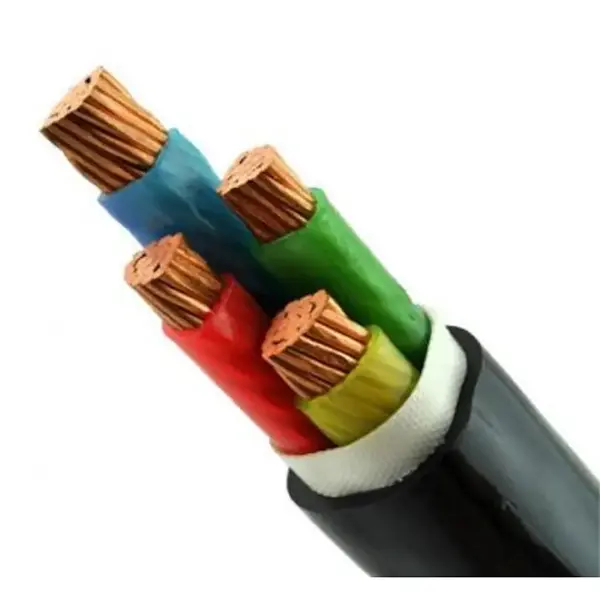

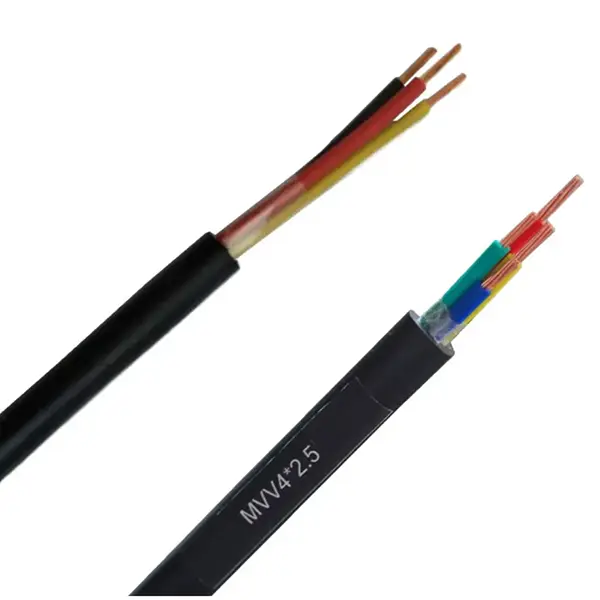

PVC Insulated Mining Power Cable (MVV) is a special laying-type mining cable manufactured according to MT/T 818.12-2009 standard. It adopts oxygen-free copper conductor together with flame-retardant PVC insulation and sheath. Називни напони: 0,6/1кВ, 1,8/3кВ. Посебно развијен за тешке услове рада у подземним и отвореним рудницима угља, има својства отпорности на пламен и експлозију са отпорношћу на оштре средине, искључиво за фиксни пренос енергије у рудницима.

Табела са спецификацијама производа и техничким параметрима

Главни сценарији апликација

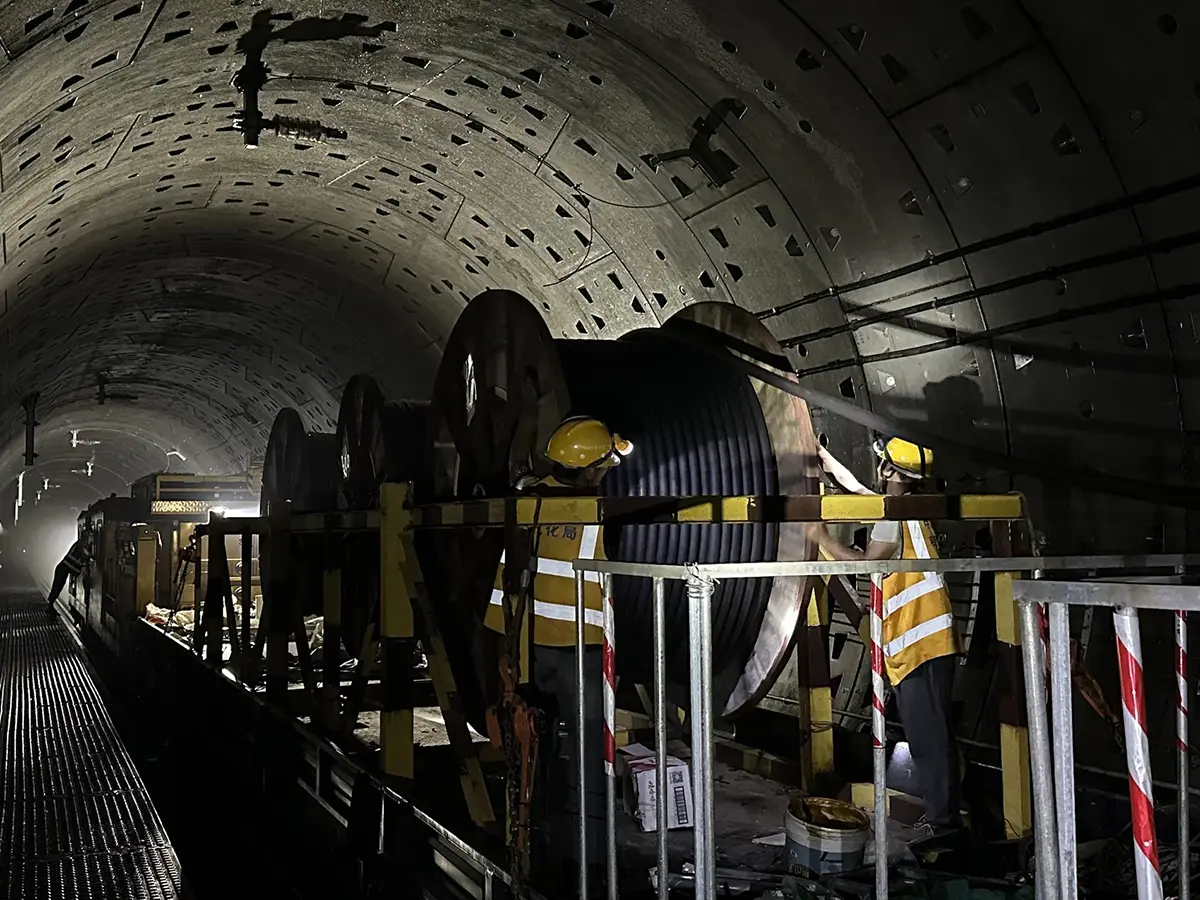

1. Подземна дистрибуција електричне енергије у руднику угља

Користи се за фиксне водове за пренос електричне енергије у главним подземним путевима и огранцима за снабдевање континуираном енергијом за подземну расвету, надзор, комуникациону опрему и мале фиксне електромеханичке уређаје. Након масовне примене у пројекту реновирања коловоза у Јинченгу, Шанси, годишња стопа кварова на линији опала је за 90%.

2.Напајање фиксне подземне опреме

Погодно за напајање фиксне опреме велике снаге као што су пумпе за подземну воду, вентилатори и транспортери. Featuring low loss and high stability, it solves problems of unstable voltage and overheating-caused tripping during long-term equipment operation and guarantees continuous mine production.

3. Пројекти дистрибуције електричне енергије на отвореном руднику угља

Пренос електричне енергије за канцеларијске зоне, стоваришта, земаљску електромеханичку опрему и привремене електродистрибутивне куће на површинским коповима. Отпоран на УВ зрачење, отпоран на кишу и прашину, погодан за сложене услове на отвореном.

4. Рударско-индустријска подршка инфраструктурним пројектима

Фиксно полагање енергетских каблова за постројења за прање угља, стамбене станове рудника и пратеће фабрике рудника. То је стандардизовани кабл за напајање опште намене за апликације у рудницима угља на целој сцени и целој зони.

Основни проблеми индустрије које решава производ

Елиминишите потенцијалне опасности по електричну безбедност под земљом

Ефикасно решава уобичајене недостатке обичних каблова као што су лоша отпорност на пламен, ширење пламена при паљењу, ризик од тровања јаким димом, квар од цурења струје, итд. Спречава несреће од пожара и струјног удара у руднику и избегава кршење прописа о безбедности у производњи у руднику.

Решавање проблема лаког старења и кратког века трајања каблова

Циљање на уобичајене кварове каблова укључујући љуштење омотача, пуцање и квар изолације узроковане влажним, прашњавим и корозивним окружењем рудника. Рударски енергетски кабл са ПВЦ изолацијом усваја технологију побољшану отпорност на временске услове како би значајно продужио радни век и смањио трошкове честе замене.

Решите проблеме са губитком великих линија и нестабилним напајањем

Побољшава недостатке инфериорних каблова са нечистим проводницима, високим отпором, великим стварањем топлоте и брзим падом напона. Гарантује стабилно напајање за путеве на великим удаљеностима и опрему велике снаге и смањује вероватноћу искључивања опреме.

Превазилажење потешкоћа у прихватању пројекта и непотпуне квалификације

Елиминише проблеме нестандардних производа из малих фабрика којима недостају важећи стандарди и квалификације које не прихватају безбедност од мина. Комплетна документа која су у складу са стандардима могу се обезбедити у било ком тренутку како би се олакшао несметан завршетак пројекта и спровођење лицитације.

Решите дуго времена набавке и потешкоће са прилагођавањем

Искориштава производне капацитете фабрике и резерве залиха да би се решиле болне тачке у индустрији, укључујући несташицу залиха за редовне спецификације, дуге циклусе прилагођавања и посредничке марже. Реализује фабричко директно снабдевање, брзу испоруку и прилагођавање на захтев.

Основне предности производа

1. Стандарди и документација

Серија МВВ је произведена у складу са захтевима МТ/Т 818.12-2009 и ГБ/Т 3956 за применљиву конструкцију кабла и проводник. Документација о производу може укључивати записе о фабричкој инспекцији, резултате електричних испитивања и записе о испитивању отпорности на пламен према изабраној спецификацији и захтевима пројекта. Тачан стандард и сет докумената треба потврдити пре испоруке када се примењују специфични захтеви за безбедност мина или прихватање пројекта.

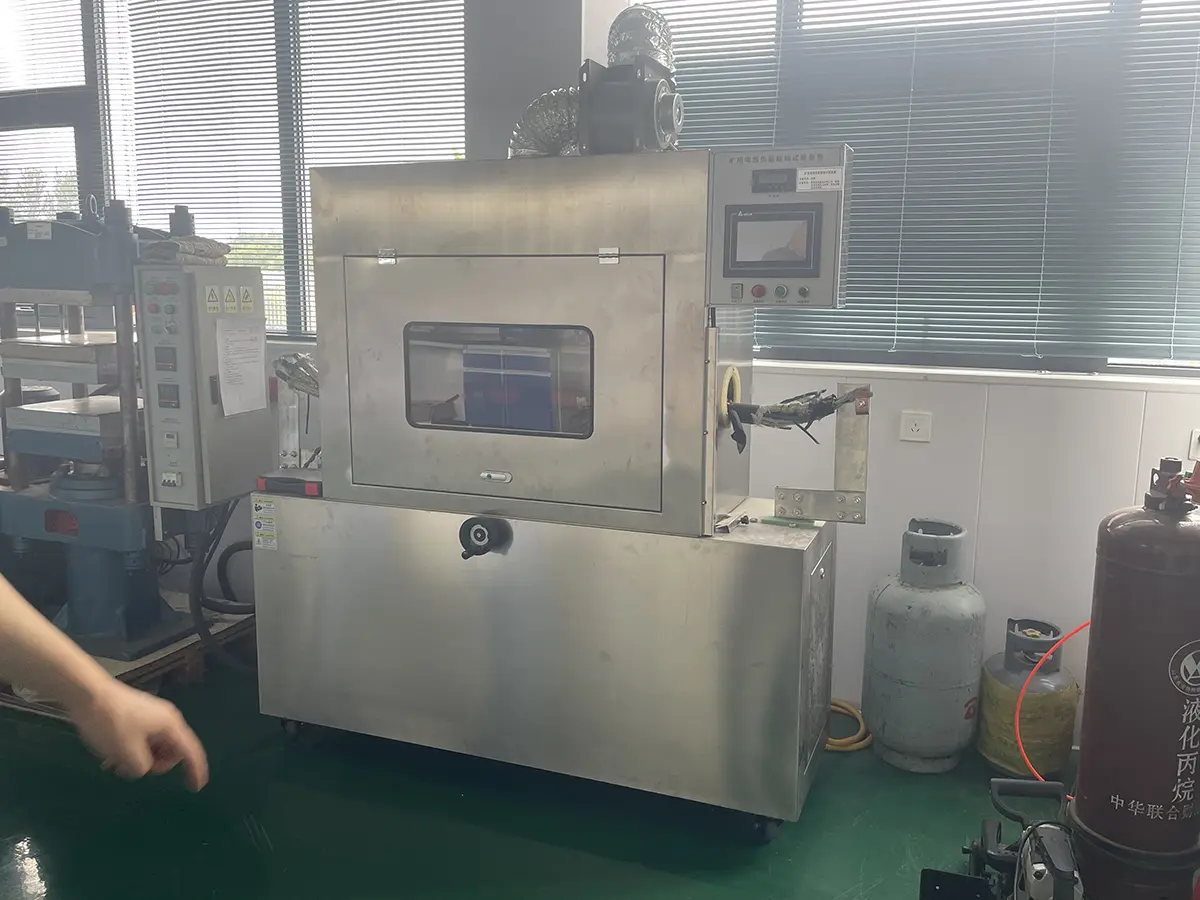

2. Инспекција процеса и квалитета

Контрола квалитета обухвата улазне материјале, инспекцију у фази производње и тестирање готовог кабла. Кључне ставке за инспекцију могу укључити отпор проводника, отпор изолације, отпорност на напон, конзистентност димензија и отпорност на пламен. Тамо где су потребне специфичне толеранције или вредности испитивања, треба их проверити у односу на техничку спецификацију и важећи стандард за изабрани кабл.

3. Производна способност

Кианцхенг управља постројењима за производњу и тестирање каблова за енергетске и рударске кабловске производе. Производња се може организовати према моделу кабла, пресеку проводника, конфигурацији језгра, називном напону и потребној количини. За поруџбине пројекта, техничке спецификације и производни захтеви могу се прегледати пре производње.

4. Спецификација и флексибилност набавке

Стандардне спецификације каблова се могу испоручити у складу са доступношћу производње, док се пројектни налози могу прегледати за специфичне распореде језгара, величине проводника, дужине каблова и захтеве документације. Пре испоруке, спецификација производа и захтеви за инспекцију могу се проверити у односу на информације о поруџбини.

5. Одабир специфичан за апликацију

Конструкција кабла је намењена за фиксне апликације за дистрибуцију енергије, а не за опрему која је подвргнута непрекидном повлачењу и савијању. Избор би стога требало да узме у обзир метод инсталације, механичко кретање, ниво напона, оптерећење и услове околине. За веома мобилну рударску опрему, флексибилни рударски кабл са гуменим омотачем може бити прикладнији.

ФАК

П1: Који стандард је референциран за МВВ рударски кабл?

О: Информације о производу упућују на МТ/Т 818.12-2009 за применљиву конструкцију рударских каблова и ГБ/Т 3956 за захтеве за проводницима. Тачан важећи стандард и пратећу документацију треба потврдити према изабраном моделу и спецификацији пројекта.

П2: Које величине напона и проводника су доступне?

О: Наведене МВВ спецификације укључују називне напоне од 0,6/1 кВ и 1,8/3 кВ, са конфигурацијама са једним језгром, 3 језгра и 3+1 језгром које су доступне према техничким подацима. Попречни пресеци проводника могу се кретати од 1,5 мм² до 120 мм² у зависности од специфициране конструкције.

П3: Да ли је овај кабл погодан за влажна подземна окружења?

О: Кабл се може узети у обзир за фиксне инсталације у подземним просторима где су присутни влага, прашина и други фактори околине, под условом да одабрана конструкција испуњава захтеве локације. Изложеност води, температуру, хемијски контакт и услове уградње треба проверити током одабира кабла уместо да се претпоставља да је иста спецификација прикладна за свако окружење рудника.

П4: Може ли се користити на машинама за шишање угља или другој опреми која се непрекидно креће?

О: Генерално је намењен за апликације фиксне дистрибуције енергије. Машине за угаљ и друга опрема која укључује континуирано повлачење, савијање или торзију обично захтевају флексибилну конструкцију рударског кабла посебно дизајнирану за мобилну услугу.

П5: Које информације су потребне када тражите понуду?

О: Обезбедите захтевани називни напон, пресек проводника, конфигурацију језгра, дужину кабла, количину, метод инсталације и опрему за примену. Ако пројекат захтева посебне рударске сертификате, извештаје о инспекцији или другу техничку документацију, ови захтеви такође треба да буду укључени.

П6: Шта треба проверити пре прихватања кабла?

О: Модел производа, називни напон, величину проводника, конфигурацију језгра и дужину кабла прво треба проверити у односу на спецификацију куповине. У зависности од пројекта, инспекција може обухватити и отпор проводника, отпор изолације, отпорност на напон, отпорност на ватру и потребну документацију.

За фиксне рударске системе за дистрибуцију електричне енергије, рударски кабл за напајање са ПВЦ изолацијом треба изабрати у складу са електричним оптерећењем, методом инсталације и условима околине. Када инсталација укључује непрекидно кретање опреме, конструкцију кабла треба посебно прегледати како би се осигурало да њене механичке карактеристике одговарају апликацији.
