8,7/15кВ КСЛПЕ изоловани кабл за напајање

Кианцхенг 8,7/15кВ КСЛПЕ изоловани кабл за напајање се користи у системима за дистрибуцију електричне енергије средњег напона класе 15кВ, укључујући нове инсталације, надоградњу мреже и индустријске енергетске пројекте. Асортиман производа обухвата опције бакарних и алуминијумских проводника, различите површине попречног пресека и оклопне или неоклопне конструкције. Кианцхенг води евиденцију о тестирању и производњи како би подржао инспекцију, идентификацију серије и следљивост производа.

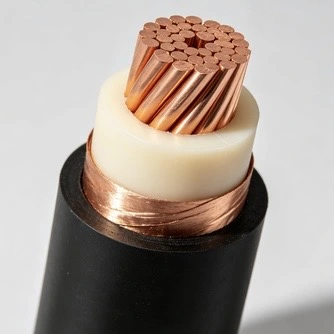

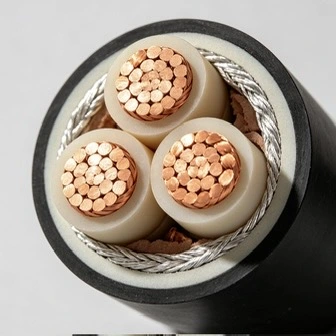

Конструкција и карактеристике производа

КСЛПЕ изолација и електричне перформансе

КСЛПЕ изолација има мањи диелектрични губитак од конвенционалне ПВЦ изолације и широко се користи у кабловским системима средњег напона. Његова умрежена структура обезбеђује термичке и електричне карактеристике потребне за континуирани рад на одређеном нивоу напона. Достављени производни подаци одређују толеранцију дебљине изолације од ±0,05 мм, док стварну толеранцију и захтеве испитивања треба проверити у односу на применљиву спецификацију производа.

Метална заштита за рад на средњем напону

Кабл има двоструку заштитну структуру од бакарне траке са специфицираном стопом преклопа од ≥25%. Метални екран чини део система контроле електричног поља кабла и обезбеђује дефинисану путању струје повезане са грешком у складу са изабраном конструкцијом. Испитивање делимичног пражњења и отпорности на напон може бити укључено у инспекцију готовог производа у складу са важећим техничким захтевима.

Опциона нискодимна конструкција без халогена

Опција омотача са мало дима без халогена може се специфицирати тамо где захтеви за противпожарну ефикасност захтевају смањење емисије дима и корозивних гасова током сагоревања. Испоручени технички подаци наводе пропусност светлости од ≥70% за применљиве услове испитивања. За пројекте са специфичним захтевима за одобрење противпожарне безбедности, потребни стандард, извештај о испитивању и документација треба да буду потврђени пре производње.

Опције бакарних и алуминијумских проводника

Конструкције проводника од бакра и алуминијума омогућавају прилагођавање кабла различитим електричним, инсталацијским и трошковима пројекта. Бакар обезбеђује већу електричну проводљивост, док алуминијум може да смањи тежину проводника и може се узети у обзир тамо где су тежина кабла и логистика инсталације на великим удаљеностима важни. Коначни избор треба да узме у обзир капацитет, пад напона, дужину кабла, услове инсталације и захтеве за завршетак.

Распон површина попречног пресека

Наведене спецификације покривају широк спектар величина проводника, са достављеним подацима укључујући једножилне и трожилне конструкције. Доступност, дужина производње и конфигурација проводника треба да се потврди у складу са захтеваном спецификацијом. За поруџбине пројекта, материјал проводника, површину попречног пресека, распоред језгра, конструкцију плашта и дужину кабла треба јасно навести у упиту.

Опције спољне и директно закопане инсталације

Кабл се може испоручити у конструкцијама за носаче каблова, тунеле, ровове и апликације за директно укопавање. Тамо где је потребна додатна механичка заштита, може се размотрити оклопна конструкција. Материјал омотача, услове тла, изложеност УВ зрачењу, влагу, хемијски контакт и спољашња механичка оптерећења треба прегледати заједно, а не бирати кабл само на основу напона.

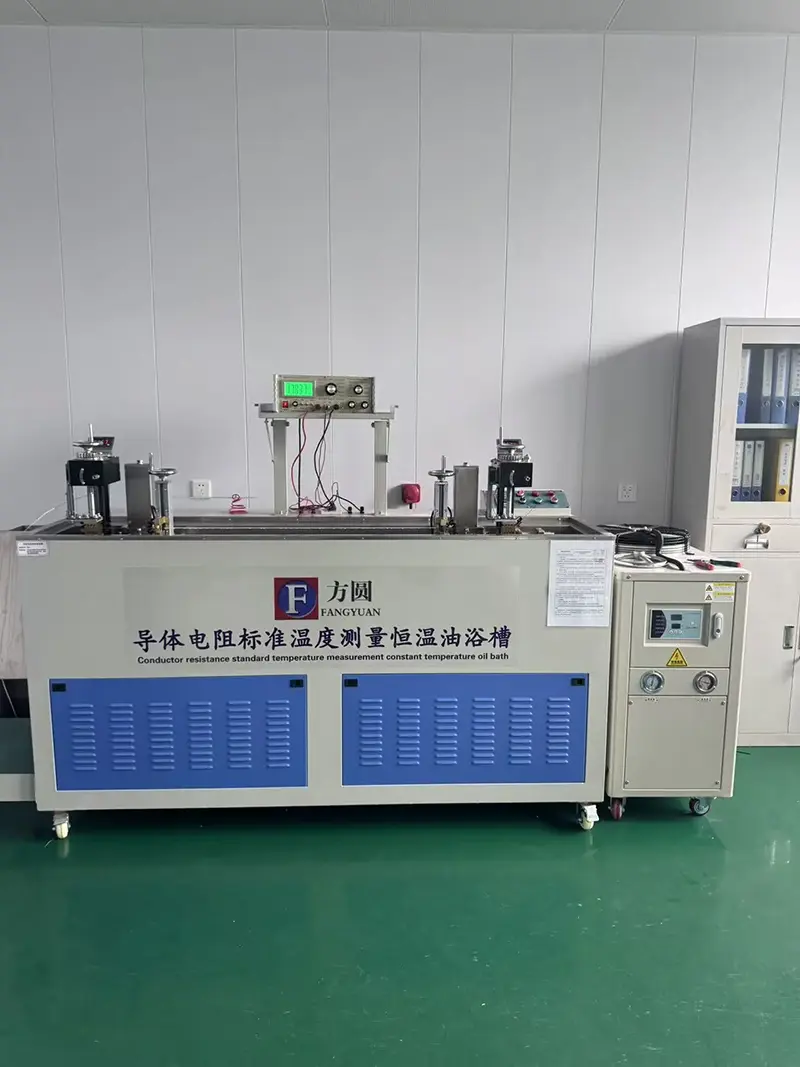

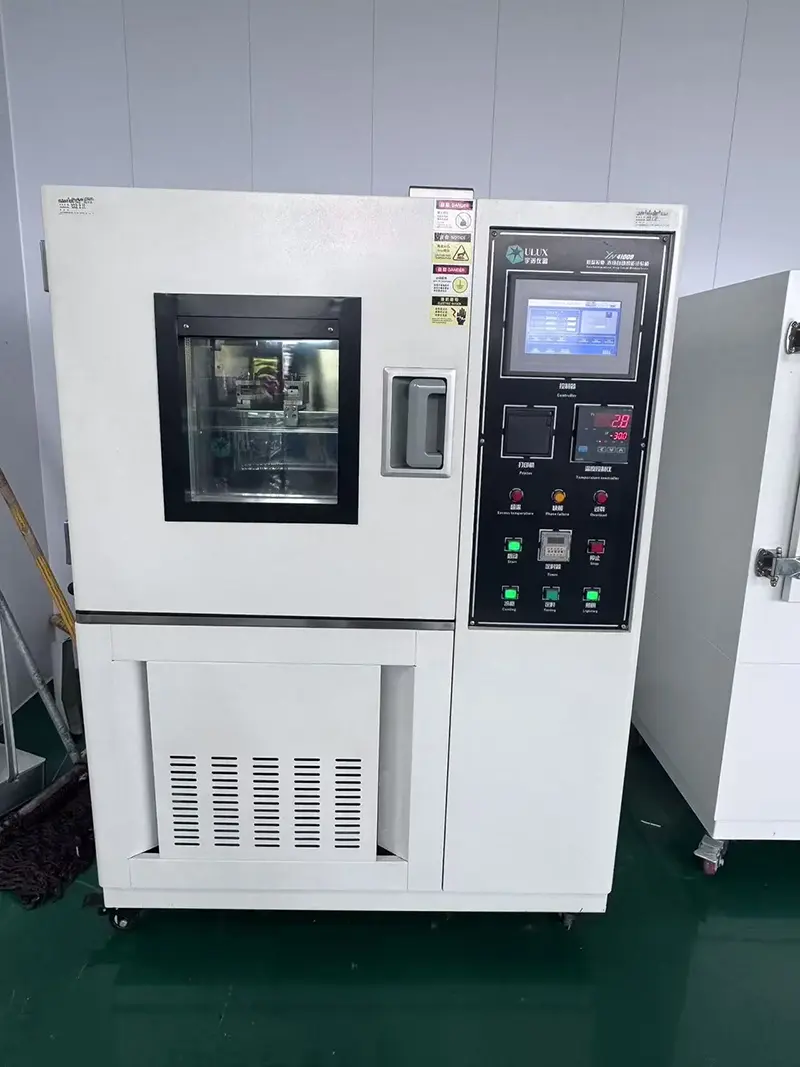

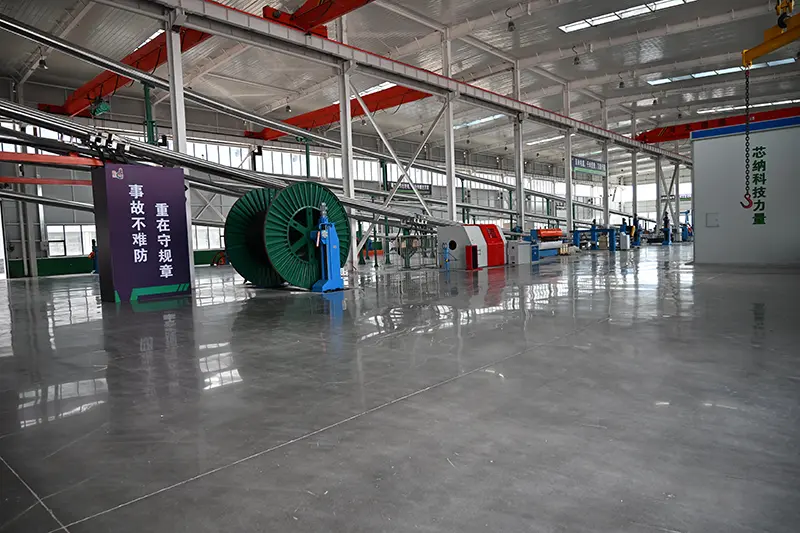

Инспекција производње и квалитета

Кианцхенг води евиденцију о производњи и тестирању кабловских производа, при чему инспекција покрива релевантне електричне и димензионалне захтеве према изабраној спецификацији. У зависности од налога, инспекцијска документација може укључивати отпор проводника, испитивања у вези са изолацијом, резултате отпорности на напон и друге специфициране записе о испитивању. Идентификација серије подржава следљивост између готовог кабла и његове производне документације.

Спецификације производа и технички параметри

Инжењерска и изборна разматрања

Изолација и електрична поузданост

Избор каблова средњег напона захтева пажњу на стање изолације, контролу електричног поља и захтеве електричног испитивања који се примењују на пројекат. КСЛПЕ изолација и метални систем заштите раде заједно као део изолационе структуре кабла. За инсталације у влажним или хемијски изложеним подручјима, материјал омотача и отпорност на околину такође треба проверити уместо да се ослањају само на напон.

Захтеви противпожарних перформанси

За железничке транзитне објекте, подземне комуналне тунеле, болнице и другу затворену инфраструктуру, захтеви противпожарних перформанси могу утицати на избор конструкције плашта. Тамо где је одређен кабл за мало дима без халогена, захтевани стандарди за испитивање дима, пламена и емисије гасова треба да буду потврђени у спецификацији пројекта пре наручивања.

Избор диригента за услове пројекта

Верзије од бакра и алуминијума треба упоредити користећи стварне електричне и инсталационе параметре. Важни фактори укључују отпор проводника, дозвољену струју, пад напона, тежину кабла, дужину трасе, начин завршетка и цену инсталације. Вредности капацитета у техничкој табели треба да се користе заједно са стварним условима полагања пројекта јер дозвољена струја зависи од уградње и фактора околине.

Конзистентност узорка, производње и инспекције

За набавку пројекта, спецификација узорка треба да одговара коначној производној спецификацији у материјалу проводника, површини попречног пресека, конфигурацији језгра, изолацији, омотачу и називном напону. Записи о инспекцији серије пружају практичну референцу за проверу готових производа у складу са договореним техничким захтевима пре отпреме.

Документација за извоз и прихватање пројекта

За пројекте у иностранству, потребна техничка документација треба да се идентификује пре производње. У зависности од уговора и захтева одредишта, пакет докумената може да садржи спецификације производа, извештаје о испитивању, записе о инспекцији и сертификате који се захтевају пројектом или важећим прописима. Кинеска и енглеска документација се може припремити тамо где је то потребно по наруџбини.

Методе полагања

Методе полагања и напомене о изградњи

Кианцхенг 8.7/15кВ КСЛПЕ изоловани енергетски кабл се може инсталирати на носаче каблова, у кабловске тунеле, кабловске ровове и водове према изабраној конструкцији. Директно сахрањивање се може узети у обзир тамо где су тло и механички услови одговарајући; оклопна конструкција се углавном користи када је потребна додатна механичка заштита.

Током монтаже, потребно је одржавати наведени минимални радијус савијања и заштитити кабл од оштрих ивица и превеликих сила вучења. Тамо где је температура околине испод 0℃, испоручени захтеви за инсталацију захтевају претходно загревање кабла изнад 5℃ пре полагања. Једножилни каблови за наизменичну струју не би требало да се инсталирају одвојено у челичне водове јер индуковано грејање вртложним струјама може утицати на рад кабла.

Сценарији апликација

Индустријска и рударска дистрибуција електричне енергије

Уобичајене примене укључују дистрибуцију електричне енергије средњег напона у рудницима, хемијским постројењима и великим индустријским објектима. Коначну конструкцију треба изабрати према оптерећењу, траси уградње, изложености околини и потребном нивоу механичке заштите.

Градски саобраћај и комунална инфраструктура

Средњенапонске дистрибутивне мреже у железничким транзитним објектима и подземним комуналним тунелима могу захтевати додатна разматрања противпожарних перформанси. Тамо где спецификације пројекта захтевају смањење дима и материјале без халогена, може се специфицирати одговарајућа конструкција плашта.

Комуналне и трафостанице

Кабл се може применити на средњенапонска дистрибутивна и преносна кола повезана са новим трафостаницама, реновирањем мреже и регионалном дистрибуцијом електричне енергије. Величина проводника и начин уградње треба да буду усклађени са израчунатим оптерећењем и условима трасе.

Јавне и комерцијалне зграде

Болнице, комерцијални комплекси и друге велике зграде могу користити средњенапонске кабловске системе за интерну или долазну дистрибуцију електричне енергије. Противпожарне перформансе, простор за инсталацију, механичку заштиту и приступ за одржавање треба узети у обзир заједно када се одређује конструкција кабла.

ФАК

П1: Шта ради двоструки штит од бакарне траке у каблу средњег напона?

О: Штит од бакарне траке чини део система за контролу и уземљење електричног поља. Испоручена спецификација даје стопу преклопа оклопа од ≥25%, док се тестови делимичног пражњења и отпорности на напон могу користити за верификацију електричног стања готовог кабла у складу са применљивим захтевима.

П2: Зашто се КСЛПЕ користи уместо конвенционалне ПВЦ изолације за ову класу напона?

О: КСЛПЕ има електричне и термичке карактеристике које га чине широко примењеним у кабловима за напајање средњег напона, укључујући ниже диелектричне губитке и отпорност на старење воденог дрвета. Стварне перформансе изолације треба проценити заједно са конструкцијом кабла, резултатима испитивања и условима уградње.

П3: Када треба размотрити верзију са мало дима без халогена?

О: Може се узети у обзир где спецификација пројекта ставља посебан нагласак на стварање дима, садржај халогена или корозивне производе сагоревања. Ово је уобичајено у затвореној или густо окупираној инфраструктури. Пре наручивања треба потврдити важећи стандард противпожарних перформанси и потребну документацију за испитивање.

П4: Да ли се кабл може инсталирати у влажним рудницима или хемијским постројењима?

О: Може се узети у обзир за ова окружења када одабрани омотач и конструкција кабла одговарају стварним условима. Приликом одабира треба размотрити влагу, излагање хемикалијама, температуру, услове земљишта и механичка оптерећења. Само присуство КСЛПЕ изолације не одређује да ли је кабл прикладан за свако индустријско окружење.

П5: Када је потребна оклопна конструкција?

О: Оклопна конструкција се генерално разматра тамо где кабл може искусити додатне механичке силе, посебно у директно укопаним инсталацијама. За носаче каблова, тунеле и заштићене ровове, неоклопна конструкција може бити адекватна када услови уградње обезбеђују довољну механичку заштиту.

П6: Које величине и конфигурације проводника су доступне?

О: Испоручена техничка табела покрива вишеструке једножилне и трожилне конфигурације са различитим величинама бакарних и алуминијумских проводника. Потребни материјал проводника, површину попречног пресека, број жила и дужину кабла треба потврдити у односу на прорачун оптерећења пројекта и методу уградње.

П7: Како одабрати бакарне и алуминијумске проводнике?

О: Бакар и алуминијум треба упоредити према капацитету струје, отпору проводника, паду напона, тежини кабла, дужини трасе, захтевима за завршетак и условима инсталације. Тренутне оцене у табели су референтне вредности за наведене услове уградње и не треба их третирати као универзалне вредности за сваки пројекат.

П8: Шта треба проверити пре директно закопане инсталације?

О: Проверите конструкцију кабла, захтеве оклопа, услове тла, пут за сахрањивање, механичку заштиту, радијус савијања и применљиву температуру уградње. Оштре предмете треба уклонити са кабловске трасе, а инсталација треба да прати прописане процедуре руковања и тестирања у пројекту. За једножилне каблове наизменичне струје, распоред унутар металних водова такође треба прегледати како би се избегло прекомерно индуковано загревање.

Када тражите понуду, наведите називни напон, материјал проводника, површину попречног пресека, конфигурацију језгра, дужину кабла, начин инсталације и окружење примене. Ове информације омогућавају проверу конструкције каблова и техничке документације у односу на стварне захтеве пројекта.
