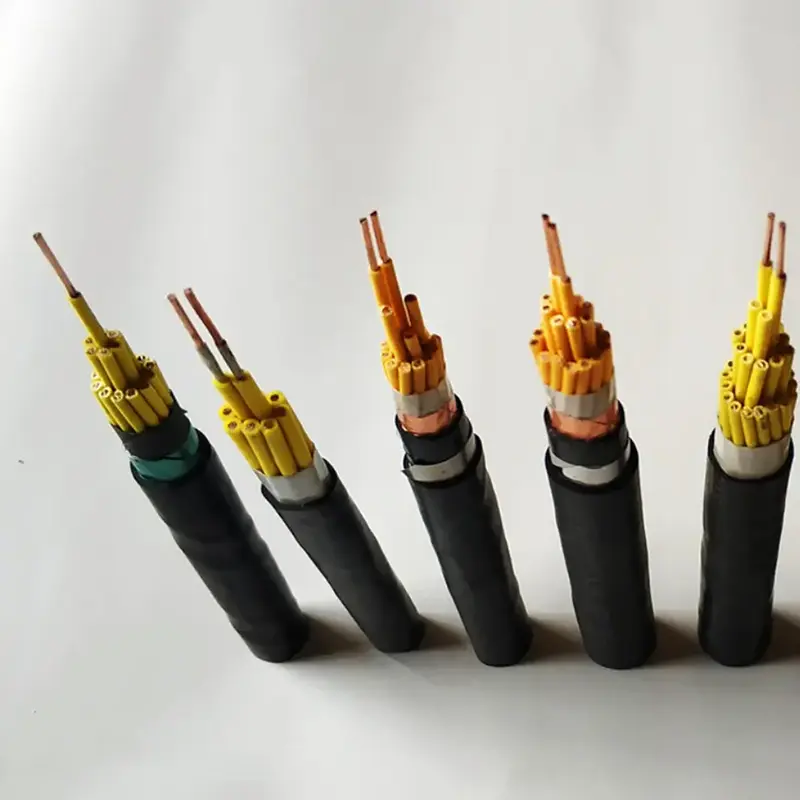

КСЛПЕ ватроотпорни бакарни контролни кабл

Модели производа: Н(НХ)-КИЈВ, Н(НХ)-КИЈИ, Н(НХ)-КИЈВП, Н(НХ)-КИЈИП, Н(НХ)-КИЈВ22, Н(НХ)-КИЈИ23, итд.

У системима противпожарне заштите и управљања у хитним случајевима, контролни кабл мора наставити да преноси електричне сигнале када је изложен ненормалној топлоти или пожару. КСЛПЕ ватроотпорни бакарни контролни кабл је намењен за ова нисконапонска кола, покривајући конфигурације за унутрашње вођење, оклопљено сигнално ожичење и механички заштићене инсталације. Његов асортиман укључује неоклопне, заштићене и оклопне конструкције које одговарају различитим условима полагања.

Кабл садржи бакарни проводник, КСЛПЕ изолацију и двослојну структуру отпорну на ватру од синтетичке траке од лискуна. Испоручени технички подаци одређују максималну дугорочну радну температуру од 90℃ за КСЛПЕ изолацију. Број жила, попречни пресек проводника, заштита и оклоп могу се изабрати у складу са контролним кругом, прикључком опреме и методом инсталације.

Табела спецификација производа, димензија и техничких параметара

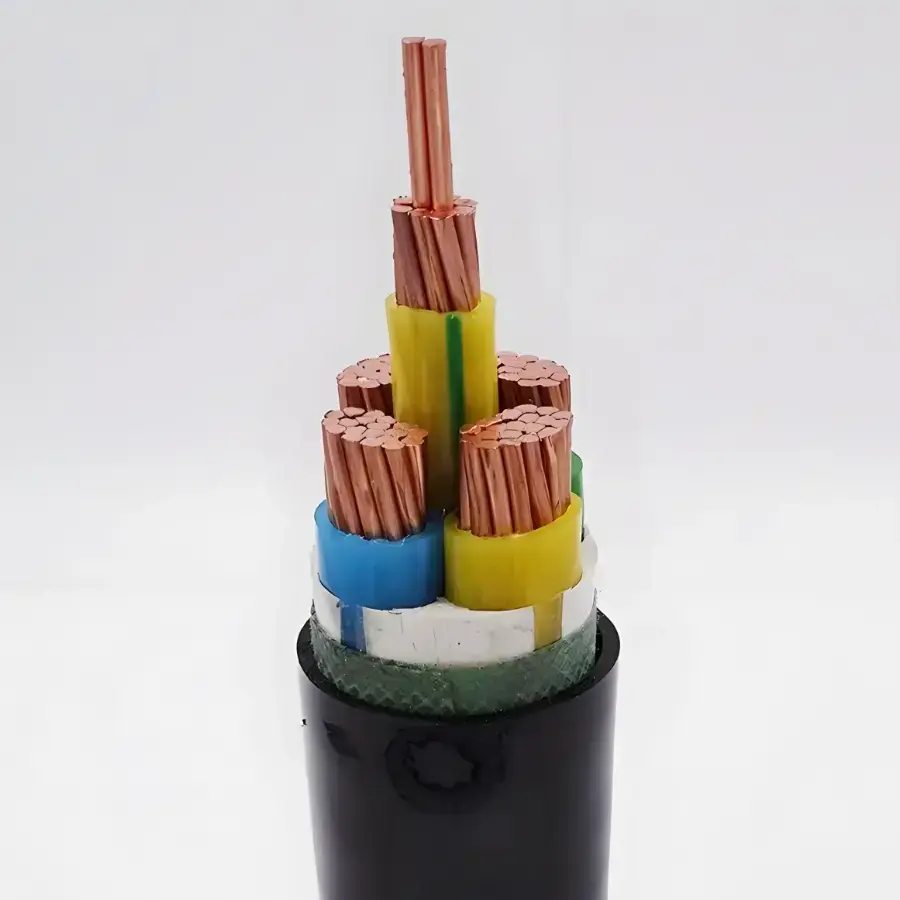

Конструкција и перформансе отпорне на ватру

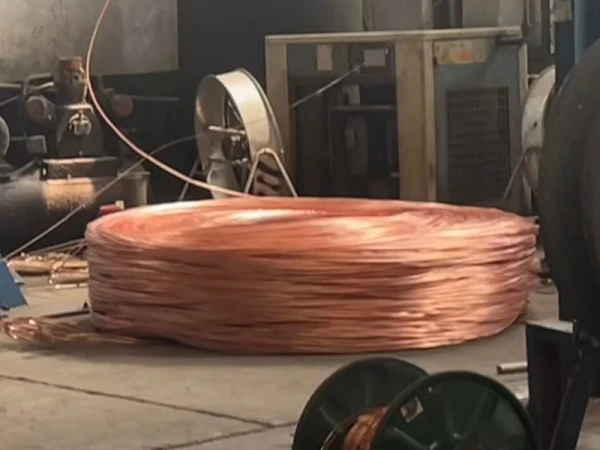

Бакарни проводник високе чистоће

Испоручена спецификација идентификује 99,99% бакра без кисеоника високе чистоће као материјала проводника. Пуни проводници класе 1 су наведени за Н-КИЈВ, док су флексибилне конфигурације проводника доступне за одговарајуће флексибилне моделе. Наведени су попречни пресеци од 0,75 до 6 мм² и количине жила од 2 до 61, што омогућава да се конфигурација кабла усклади са различитим распоредима управљачких кола.

КСЛПЕ изолација

КСЛПЕ умрежени полиетилен чини примарни изолациони слој. Технички подаци наводе максималну дугорочну радну температуру од 90℃ и краткорочну толеранцију преоптерећења од 130℃. Овај температурни опсег треба узети у обзир заједно са оптерећењем проводника, амбијенталним условима и стварним окружењем за инсталацију када се бира кабл.

Двослојна структура лискуна отпорна на ватру

Ватроотпорни слој се састоји од двослојног омотача од синтетичке лискунасте траке. Према испорученој спецификацији, кабл може остати под напоном 90 минута на температури отвореног пламена која није нижа од 830℃. Због тога је слој отпоран на ватру кључни део конструкције кабла за кола за контролу у хитним случајевима и сигнална кола где је специфициран континуирани рад кола.

Спољни омотач отпоран на пламен

Спољашњи омотач је специфициран као полиолефин отпоран на пламен. Поред заштите унутрашње структуре кабла током инсталације и сервисирања, плашт је намењен да ограничи ширење пламена у наведеним условима противпожарности.

Модели за различите услове уградње

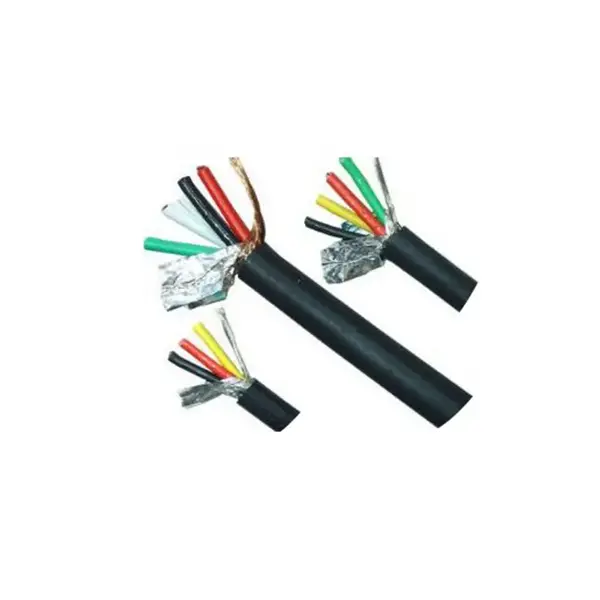

Неоклопна конструкција НХ-КИЈИ/НХ-КИЈИР има минимални радијус савијања 6 пута већи од спољашњег пречника кабла и може се користити за носаче каблова, унутрашње водове и ровове за каблове. Тамо где су електромагнетне сметње забрињавајуће, заштићена НХ-КИЈИП конфигурација обезбеђује заштиту од бакра са специфицираном покривеношћу од најмање 80%.

За путеве изложене механичком притиску или подземне инсталације, Н-КИЈВ22 и Н-КИЈИ23 су наведени са двослојним оклопом од челичне траке и минималним радијусом савијања 12 пута већим од спољашњег пречника кабла. Пре избора оклопне конструкције треба потврдити начин уградње, механичку изложеност, услове закопавања и потребан ниво заштите.

Где се користи кабл

Системи за заштиту од пожара

Управљачки и сигнални кругови за пожарне аларме, спринклер пумпе, вентилаторе за одвод дима, противпожарне ролетне и расвету у случају нужде могу користити кабл тамо где се захтевана отпорност на ватру и електрични параметри поклапају са спецификацијом пројекта.

Подземни и затворени објекти

Тунели, свеобухватни комунални ходници, подземни паркинг простори и други затворени простори могу захтевати контролно ожичење отпорно на ватру за опрему за хитне случајеве и системе веза за заштиту од пожара.

Новоенергетски објекти

Фотонапонске електране, просторије са опремом за складиштење енергије и инфраструктура за пуњење могу укључити контролна кола за хитне случајеве где се температура, перформансе пожара и услови инсталације морају узети у обзир заједно.

Јавне зграде и зграде са великим бројем станова

Болнице, школе, тржни центри, аеродроми и пословне зграде могу захтевати контролна кола отпорна на ватру за системе хитне помоћи и опрему за услуге зграда.

Индустријски објекти

Металуршка, хемијска и друга индустријска постројења могу да користе контролно ожичење отпорно на ватру за гашење опреме, аларм, вентилацију у случају нужде и сродне контролне функције, у складу са применљивим захтевима пројекта.

Извезена електрична опрема

Кабл се може специфицирати као део електромеханичке опреме или противпожарних система намењених за иностране пројекте, са потребним стандардима, испитном документацијом и паковањем потврђеним према одредишном тржишту.

Техничка верификација и разматрања набавке

За контролни кабл отпоран на ватру, верификација треба да покрије више од материјала проводника. Пресек проводника, количина језгра, отпорност изолације, резултат отпорног напона, слој отпоран на ватру, материјал омотача и применљиви услови уградње треба да одговарају спецификацији пројекта.

Достављени подаци одређују 3000В/5мин за тест отпорног напона готовог производа и отпор изолације од најмање 1000 МΩ·км на 20℃. За набавку пројекта, потребни извештаји о испитивању, сертификациони документи и примењиви стандарди одредишног тржишта треба да буду потврђени у односу на тачан модел кабла, а не на категорију производа у целини.

За извозне поруџбине, паковање се може аранжирати пластичном фолијом и пластичним или фумигираним дрвеним котуровима према испорученој спецификацији. Идентификација језгра, дужина испоруке и сви захтеви за заштиту, оклоп или конструкцију без халогена са ниским дима треба да буду укључени у спецификацију поруџбине.

Како одредити кабл за пројекат

Прво потврдите напон контролног кола и потребан ниво пожарних перформанси. Затим одредите пресек проводника и број жила према прикљученој опреми и пројекту кола. Ако траса кабла пролази кроз подручје са електромагнетним сметњама, може се размотрити оклопљена конструкција. За директно сахрањивање или механички изложене руте може бити потребан оклопни модел.

Траса уградње такође одређује минимални радијус савијања. Неоклопљене верзије захтевају најмање 6 пута већи спољни пречник кабла, заштићене верзије најмање 8 пута, а наведене оклопне верзије најмање 12 пута. За пројекте који укључују тунеле, болнице, тржне центре или друге локације са великом попуњеношћу, захтевану конструкцију без халогена ниског дима или другу специјалну конструкцију каблова треба потврдити у спецификацији пројекта пре наручивања.

ФАК

1. Који стандард је одређен за овај кабл?

Испоручена техничка табела идентификује ГБ/Т 9330 као важећи стандард за производ. За пројекте у иностранству, потребни међународни стандард, документација о сертификацији и захтеви за тестирање треба да буду потврђени у складу са одредишним тржиштем и тачном конструкцијом кабла.

2. Која је конструкција отпорна на ватру и колико дуго коло може остати под напоном?

Кабл користи двослојну синтетичку траку од лискуна као слој отпоран на ватру. Испоручени технички подаци одређују континуирано напајање током 90 минута под температуром отвореног пламена која није нижа од 830℃. Стварну класификацију отпорности на ватру и документацију о испитивању треба проверити у односу на наручени модел и важећи стандард пројекта.

3. Које величине проводника и количине језгра су доступне?

Наведени стандардни пресеци проводника су 0,75, 1,0, 1,5, 2,5, 4 и 6 мм². Стандардне серије језгара укључују 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 и 61 језгро. Посебни број језгара се може разговарати у складу са захтевима пројекта.

4. Да ли су доступне заштићене и оклопљене верзије?

Да. Заштићени НХ-КИЈИП је на листи са заштитом од бакра и стопом покривености од најмање 80%. Н-КИЈВ22 и Н-КИЈИ23 су наведени са двослојним оклопом од челичне траке. Модел треба изабрати према електромагнетним сметњама, механичком излагању и начину уградње.

5. Који радијус савијања треба одржавати током инсталације?

Према испорученој спецификацији, неоклопни НХ-КИЈИ/НХ-КИЈИР захтева минимални радијус савијања 6 пута већи од спољашњег пречника кабла, заштићени НХ-КИЈИП најмање 8 пута, а оклопни Н-КИЈВ22 или Н-КИЈИ23 најмање 12 пута.

6. Које информације су потребне за понуду?

Молимо наведите тражени модел, попречни пресек проводника, количину језгра, дужину кабла, називни напон, начин полагања и окружење за инсталацију. Ако је потребна заштита, оклоп челичном траком, конструкција без халогена са мало дима, посебна дужина испоруке или извозно паковање, ови детаљи такође треба да буду укључени како би се спецификација и документација могли тачно упоредити.
