Бакарни ПВЦ ватроотпорни контролни кабл

Модели производа: ЗР-КВВ односно З(А、Б、Ц、Д)-КВВ, ЗР-КВВП односно З(А、Б、Ц、Д)-КВВП, ЗР-КВВ22 односно З(А、Б、Ц、Д)-КВВ22, итд.

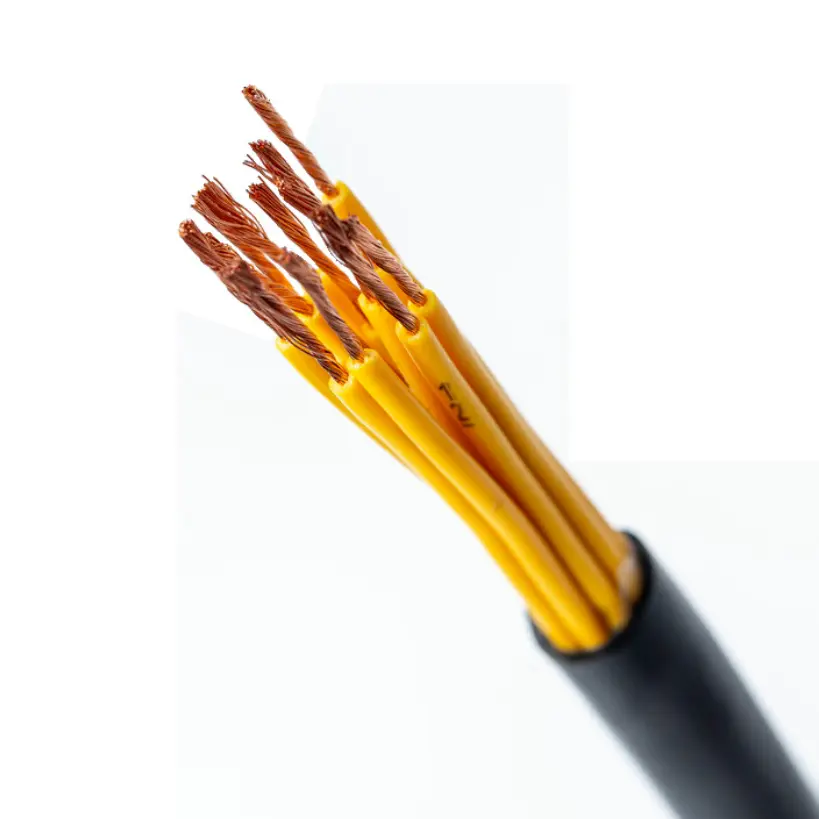

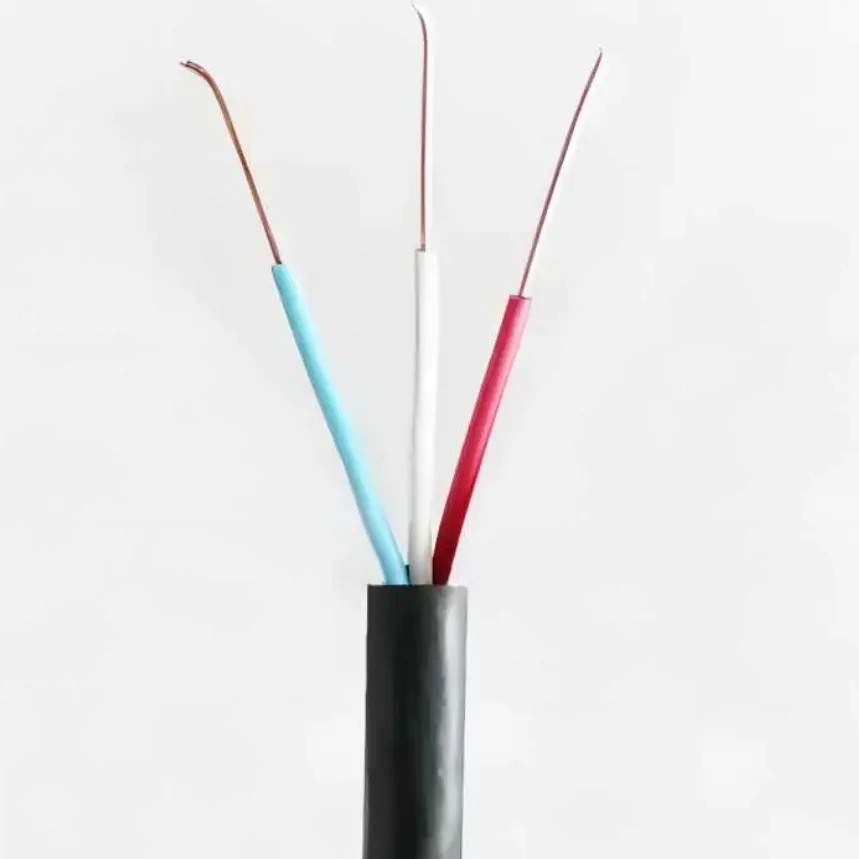

Бакарни ПВЦ ватроотпорни контролни кабл је контролни кабл од 450/750В који користи бакрене проводнике високе чистоће без кисеоника, траку од лискуна и ватроотпорну ПВЦ изолацију и омотач. За различите услове ожичења доступне су конструкције чврстог проводника Класе 1, Класе 2 и флексибилних проводника класе 5. Кабл је намењен за управљање, надзор и помоћна кола у индустријским објектима, зградама и другим нисконапонским електричним системима где се захтевају отпорност на пламен и отпорност на ватру.

Конструкција кабла такође може укључивати опционо плетење од бакарне жице или заштиту од бакарне траке, са количинама жила од 2 до 61 језгра. Избор се стога може заснивати на типу проводника, попречном пресеку, количини језгра, захтевима за заштиту, методу уградње и применљивим захтевима противпожарних перформанси пројекта.

Табела спецификација производа и димензија и техничких параметара

Конструкција и перформансе

Опције проводника за различите услове ожичења

Кабл је доступан са чврстим, упреденим или флексибилним бакарним проводницима. Пуне и упредене конструкције се могу користити тамо где је траса кабла релативно фиксирана, док су флексибилни проводници погоднији за ожичење ормана, прикључке опреме и инсталације које захтевају лакше руковање кабловима. Одговарајућу конструкцију проводника треба изабрати у складу са методом уградње и механичким захтевима.

Лискуна трака и ПВЦ изолација

Лискуна трака формира ватроотпорни слој око проводника, док ПВЦ представља главну електричну изолацију. Спољни омотач је такође направљен од ПВЦ-а отпорног на ватру. Ова комбинација даје каблу дефинисану конструкцију отпорну на ватру и карактеристике отпорности на пламен за применљиву конфигурацију кабла.

Опциона заштита

За кола у којима је потребно узети у обзир електромагнетне сметње, плетење од бакарне жице или омотавање бакарном траком може се навести као заштитни слој. Наведена стопа покривености заштитом је ≥80%. Заштићену конструкцију треба одабрати према типу сигнала, околној електричној опреми и окружењу инсталације.

Где кабл испуњава практичне захтеве за ожичење

Бакарни ПВЦ ватроотпорни контролни кабл може се конфигурисати и за фиксне и за флексибилније услове контролног ожичења. Ово смањује потребу за одабиром потпуно различитих конструкција проводника када пројекат садржи контролне ормаре, прикључке опреме и фиксне кабловске трасе унутар истог електричног система.

За кола која носе контролне и надзорне сигнале, отпор проводника је важна спецификација, а не само опис материјала. Техничка табела даје захтеве за отпорност изолације, отпорност на напон и отпор проводника који се могу користити за техничку потврду пре наручивања.

Тамо где је заштита од пожара део електричног дизајна, карактеристике отпорности на ватру и отпорност на ватру треба проценити заједно са постављањем каблова, методама потпоре и захтевима комплетног система за заштиту од пожара. Перформансе кабла не треба разматрати независно од методе инсталације.

Сценарији апликација

1. Противпожарни системи: Контролни ормарићи противпожарне заштите, кола за аларме, опрема за одвод дима и контролни системи пумпи за воду за пожар.

2. Постројења за напајање: Електрични управљачки ормари, помоћни кругови генератора и контролно или сигнално ожичење у просторијама за дистрибуцију електричне енергије.

3. Индустријска аутоматизација: Контролни системи за производне линије, машине и процесну опрему где је потребна конструкција каблова отпорних на пламен.

4. Електрични системи у зградама: Контролни системи лифтова, опрема за централну климатизацију, подрумске машинске просторије и друге апликације за аутоматизацију зграда.

5. Општа индустријска опрема: опрема за пречишћавање отпадних вода, линије за сушење, алатне машине и друга помоћна контролна кола.

Квалитет и техничка провера

За техничку набавку, главне тачке верификације укључују конструкцију проводника, попречни пресек проводника, дебљину ПВЦ изолације, отпор изолације, отпорни напон, отпорност проводника, конфигурацију оклопа и специфициране захтеве противпожарних карактеристика. Ови параметри пружају практичнију основу за прихватање производа од општих описа квалитета каблова.

Кианцхенг може да обезбеди применљиве спецификације производа и техничку документацију према нарученој конфигурацији кабла. За инжењерске и извозне пројекте, пре производње треба потврдити захтеве за извештаје о испитивању, сертификате, записе о инспекцији, паковање и дужину кабла.

Упутство за избор спецификација

Пресек проводника

Доступни попречни пресек проводника је од 0,5 мм² до 10 мм². Избор треба да се заснива на функцији кола, електричном оптерећењу, дозвољеном отпору проводника и применљивим захтевима за инсталацију.

Цоре Куантити

Стандардна конфигурација покрива 2 до 61 језгро. Количина језгра треба да се одреди из броја контролних, надзорних и помоћних кола које захтева опрема или пројекат.

Захтеви за заштиту

Тамо где су сметње сигнала забрињавајуће, може се размотрити плетење бакарне жице или заштита од бакарне траке. Захтевани метод заштите треба да буде потврђен у складу са електричним окружењем и захтевима контролног система.

Фире Перформанце

Техничка табела наводи услове изложености пожару не мање од 830℃ током 90 минута и захтеве за успорење пламена према ГБ/Т 19666. Захтевани услови испитивања и документација треба да буду потврђени у односу на стварну спецификацију пројекта пре постављања поруџбине.

ФАК

1. Који су стандарди наведени за овај кабл?

Технички подаци упућују на ГБ/Т 9330 за отпор проводника једносмерне струје и ГБ/Т 19666 за наведене захтеве отпорности на пламен. Свака додатна сертификациона или испитна документација потребна за извозни пројекат треба да буде потврђена у складу са нарученом конфигурацијом кабла.

2. Које конструкције проводника су доступне?

Кабл се може конфигурисати са чврстим чврстим проводницима или вишеструким флексибилним проводницима. Одговарајућа конструкција зависи од тога да ли је инсталација фиксна, провучена кроз управљачки ормар или захтева већу флексибилност током инсталације.

3. Који попречни пресеци и количине језгра су доступне?

Наведени попречни пресеци проводника се крећу од 0,5 мм² до 10 мм², са количинама жила од 2 до 61 језгра. Коначну комбинацију треба потврдити у складу са дизајном кола и конфигурацијом кабла.

4. Може ли кабл бити оклопљен?

Да. Оплет од бакарне жице или омотавање бакарном траком може се навести као опциони заштитни слој, са наведеном стопом покривености заштитом од ≥80%.

5. Где се обично користи овај бакарни ПВЦ отпорни на пламен контролни кабл?

Користи се за управљање, надзор и помоћна кола у системима за заштиту од пожара, енергетским објектима, опреми за индустријску аутоматизацију, електричним системима у зградама и другим индустријским апликацијама где се захтевају специфициране карактеристике отпорности на ватру и отпорност на ватру.

6. Које информације су потребне за понуду?

Наведите тражени модел, тип проводника, попречни пресек, количину језгра, захтев за оклопом, дужину кабла, окружење за инсталацију и применљиве захтеве противпожарних перформанси. Сви потребни извештаји о инспекцији, сертификати или извозна документација такође треба да буду наведени унапред.
