Бакар ПВЦ ватроотпоран контролни кабл

Основни модел производа: Н-КВВ(НХ-КВВ).

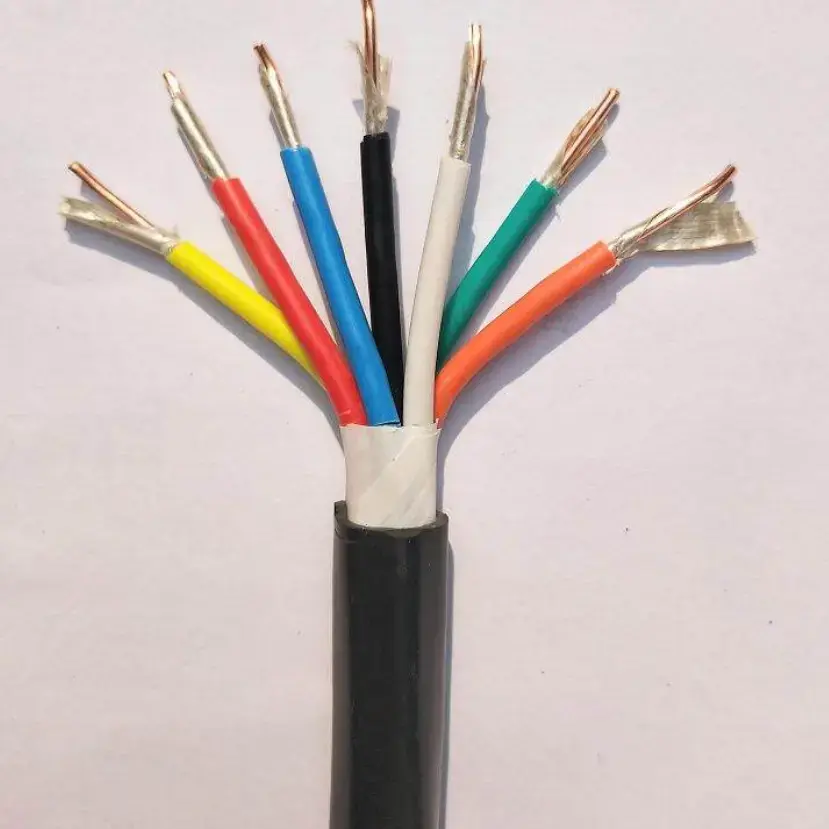

Бакарни ПВЦ ватроотпорни контролни кабл комбинује бакарни проводник, слој отпоран на ватру од лискунасте траке и ПВЦ изолацију и омотач за контролна и помоћна кола која захтевају конструкцију кабла отпорног на ватру. Кабл од 450/750В је намењен за апликације где је одржавање континуитета кола током одређеног периода изложености пожару део дизајна система. У зависности од конструкције проводника, кабл се може конфигурисати са бакарним проводницима класе 1 или класе 5.

Трака од лискуна чини кључни слој отпоран на ватру око проводника, док опције флексибилног проводника олакшавају провођење кабла кроз носаче каблова, контролне ормаре и прикључке опреме. Избор спецификације треба да узме у обзир попречни пресек проводника, количину језгра, услове уградње и захтеве противпожарних перформанси комплетног електричног система.

Табела спецификација производа и димензија и техничких параметара

Ватроотпорна конструкција и дизајн каблова

Ватроотпорни слој од лискунасте траке

Лискуна трака је постављена око проводника као главна компонента отпорна на ватру. Под излагањем пожару, овај слој је намењен да одржи електричну изолацију за специфициране услове испитивања и да помогне у очувању континуитета кола у потребном периоду. Стварну оцену отпорности на ватру треба потврдити у односу на применљиву спецификацију производа и методу испитивања за пројекат.

Опције бакарног проводника

Конструкција проводника може бити заснована на бакру класе 1 или класе 5 према потребној конфигурацији кабла. Техничка табела даје вредности за количину проводника, пресек и 20℃ ДЦ отпор, омогућавајући проверу електричних параметара пре потврде спецификације.

ПВЦ изолација и плашт

ПВЦ обезбеђује примарну изолацију око проводника и доприноси укупној механичкој заштити кабла. Наведена дебљина изолације се мења са номиналним попречним пресеком, тако да спецификацију кабла треба изабрати заједно са потребном величином проводника и условима уградње.

Како се кабл уклапа у системе за контролу противпожарне заштите

Бакарни ПВЦ ватроотпорни контролни кабл је намењен за струјна кола у којима ће можда морати да остану доступне контролне, алармне, надзорне или помоћне функције током пожара током одређеног периода. Типична кола укључују контролне ормаре за заштиту од пожара, опрему за одвод дима, ватрогасне пумпе и друге системе са електричном контролом.

Функцију отпорности на ватру треба узети у обзир као део комплетног дизајна кола. Провођење каблова, начин потпоре, повезана опрема, окружење за инсталацију и захтевана класификација отпорности на ватру могу утицати на коначне перформансе система.

Сценарији апликација

1. Противпожарни инжењеринг: Контролни ормарићи противпожарне везе, системи за дојаву пожара, вентилатори за одвод дима и управљачка кола противпожарне пумпе за воду.

2. Електране: Електрични управљачки ормари, секундарни контролни водови за генераторске агрегате и контролно или сигнално ожичење у просторијама за дистрибуцију електричне енергије.

3. Металуршка индустрија: Аутоматске оперативне конзоле и контролна кола за опрему производних линија у металуршким радионицама.

4. Изградња зграда: подрумске машинске просторије, централни системи за климатизацију и контролни системи за заштиту од пожара лифтова.

5. Општа индустрија: Опрема за пречишћавање отпадних вода, производне линије за сушење и управљачка кола која подржавају машинске алате где је потребна конструкција отпорна на ватру.

Практична разматрања избора

1. Пресек проводника

Потребан попречни пресек треба одредити на основу електричног оптерећења, функције кола, дозвољеног отпора проводника и применљивих захтева за инсталацију. Доступни подаци покривају номиналне попречне пресеке од 0,5 мм² до 6 мм².

2. Количина језгра

Количина језгра треба да одговара броју контролних, алармних, надзорних и помоћних кола која се носе. У табели су наведене препоручене конфигурације језгра кроз 61 језгро, са прилагођеним количинама језгара које су доступне у складу са испорученом спецификацијом.

3. Флексибилност и рута инсталације

Тамо где каблови морају да пролазе кроз контролне ормане, носаче или прикључке опреме, конструкцију проводника и дозвољене услове савијања треба размотрити заједно. Потребан радијус савијања треба да се потврди из применљиве спецификације кабла, а не да се претпоставља само на основу типа проводника.

4. Захтеви за отпорност на ватру

Ватроотпорне каблове треба бирати према потребном трајању испитивања, условима изложености пожару и стандарду система. Кабл не треба специфицирати само изразом „отпоран на ватру“; такође треба потврдити потребну класификацију перформанси и пратећу документацију о испитивању.

Квалитет и техничка провера

За набавку пројекта, главне тачке верификације укључују материјал и конструкцију проводника, номинални попречни пресек, отпорност проводника, конфигурацију лискунасте траке, дебљину ПВЦ изолације и димензије готовог кабла. Ове мерљиве карактеристике пружају практичну основу за поређење испорученог кабла са договореном техничком спецификацијом.

За извозне или инжењерске поруџбине, Кианцхенг може координирати потребну документацију производа у складу са спецификацијом кабла и захтевима пројекта. Ако је потребан посебан извештај о испитивању отпорности на ватру, сертификат или документ о инспекцији, треба га идентификовати пре потврде поруџбине како би се применљива документација могла проверити у односу на стварну конфигурацију кабла.

ФАК

Који је називни напон овог бакарног ПВЦ ватроотпорног контролног кабла?

Називни напон је 450/750В. Намењен је за управљање, надзор и помоћна кола где је потребна наведена ватроотпорна конструкција.

Који материјал пружа функцију отпорности на ватру?

Као ватроотпорни слој око проводника користи се лискуна трака. Његова функција је да помогне у одржавању електричне изолације и континуитета струјног кола под одређеним условима испитивања пожара.

Које величине проводника су обухваћене табелом спецификација?

Табела покрива номиналне попречне пресеке од 0,5 мм² до 6 мм², са одговарајућим конфигурацијама проводника, дебљином ПВЦ изолације и вредностима отпора проводника од 20℃ ДЦ.

Колико језгара може да се конфигурише?

Наведени препоручени бројеви језгра су 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 и 61. О прилагођеним количинама језгра може се разговарати у складу са спецификацијом пројекта.

Где се може користити овај бакарни ПВЦ ватроотпорни контролни кабл?

Може се применити у системима за контролу противпожарне заштите, управљачким круговима електрана, металуршкој опреми, грађевинским механичким и електричним системима, опреми за третман отпадних вода и другим индустријским контролним апликацијама где је потребна конструкција каблова отпорних на ватру.

Које информације треба дати за понуду пројекта?

За потврду спецификације, корисно је навести тражени модел, попречни пресек проводника, количину језгра, дужину кабла, окружење за инсталацију, захтеве за отпорност на ватру и сву потребну техничку документацију или записе о инспекцији.
