Бакарни контролни кабл од КСЛПЕ отпорног на пламен

Модели производа: ЗР (ЗА, ЗБ, ЗЦ)-КИЈВ, ЗР (ЗА, ЗБ, ЗЦ)-КИЈВП, итд.

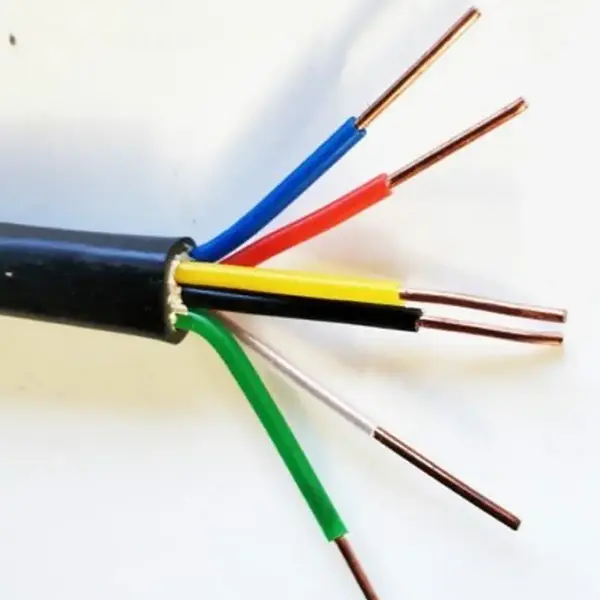

Бакарни контролни кабл од КСЛПЕ отпорног на пламен се користи у нисконапонским контролним и сигналним круговима где ширење пламена мора бити ограничено. Стандардна конструкција комбинује бакарни проводник без кисеоника са КСЛПЕ изолацијом и спољни омотач отпоран на пламен, са чврстим или флексибилним конфигурацијама проводника доступним за различите захтеве ожичења. Оклопљене и оклопљене верзије проширују домет на инсталације где такође треба узети у обзир електромагнетне сметње или механичку заштиту.

КСЛПЕ изолација је специфицирана за максималну дугорочну радну температуру од 90 °Ц, док је кабл доступан у конфигурацијама од 450/750В са вишеструким бројем жила и попречним пресецима проводника. З(А, Б, Ц) класе отпорности на ватру, заштита, оклоп и специјалне дужине могу се изабрати у складу са контролним кругом и условима полагања.

Табела спецификација производа, димензија и техничких параметара

Конструкција и перформансе

1. КСЛПЕ изолација за ожичење за контролу повишене температуре

Систем изолације је заснован на умреженом полиетилену, а не на конвенционалној ПВЦ изолацији. Према испорученим спецификацијама, КСЛПЕ слој има максималну дугорочну радну температуру од 90 °Ц и краткорочну толеранцију преоптерећења од 130 °Ц. Ово чини конструкцију прикладном за контролну опрему и електричне инсталације где кабл може доживети веће радне температуре.

2. Бакарни проводници за управљачка и сигнална кола

The conductor specification covers 99.99% high-purity oxygen-free copper, with Class 1 solid conductors and Class 5 stranded flexible conductors available. Избор између круте и флексибилне конструкције може се ускладити са методом ожичења, распоредом терминала и простором за уградњу.

3. Плашт отпоран на пламен и опциона заштита

Спољашњи омотач може бити отпоран на пламен ПВЦ или полиетилен (полиолефин), са доступним З(А, Б, Ц) степеном отпорности на ватру. Заштићене конфигурације ЗР-КИЈИП и блиндиране ЗР-КИЈВ22 или ЗР-КИЈИ23 испуњавају додатне захтеве за инсталацију. Заштита је релевантна тамо где је потребно контролисати електромагнетне сметње, док оклоп од челичне траке пружа механичку заштиту за одређене услове полагања.

Избор конфигурације кабла за инсталацију

Одговарајућа конструкција зависи од више од величине проводника. Количина језгра треба да одговара броју управљачких или сигналних кола, док класа проводника треба да одговара начину уградње. За носаче каблова и фиксне инсталације у затвореном простору може бити довољна неоклопна конструкција. Оклопљене верзије се могу размотрити за кола погођена електромагнетним сметњама, док су блиндиране верзије намењене за инсталације где је кабл изложен механичком притиску или условима директног закопавања.

За пројекте који захтевају смањене карактеристике дима и халогена, доступну верзију ВДЗ са мало дима отпорном на ватру треба посебно навести. Минимални радијус савијања такође треба узети у обзир током усмеравања: испоручени подаци наводе ≥6 пута већи спољашњи пречник кабла за неоклопне верзије, ≥8 пута за заштићену верзију и ≥12 пута за блиндиране верзије.

Типичне апликације

1. Системи заштите од пожара и управљања зградама

Запаљиви КСЛПЕ контролни каблови могу се уградити у нисконапонске управљачке кругове за опрему за заштиту од пожара, аутоматизацију зграда и сродне електричне системе. Количина језгра и величина проводника треба да буду усклађени са контролном опремом и распоредом кола, а не одабрани само према укупном пречнику кабла.

2. Фотонапонска опрема и опрема за складиштење енергије

Управљачки ормани, опрема повезана са инвертером и системи за складиштење енергије могу садржати више нисконапонских сигналних и контролних кола унутар ограниченог подручја инсталације. КСЛПЕ изолација обезбеђује виши специфицирани опсег радних температура од ПВЦ контролних каблова који се обично користе за апликације на нижим температурама, у зависности од стварне спецификације кабла и радних услова.

3. Индустријска аутоматизација и процесна опрема

Опсег каблова се може користити за контролна кола повезана са моторима, пумпама, вентилаторима, алатним машинама, ПЛЦ ормарима и другом индустријском опремом. Верзије са флексибилним проводницима су корисне тамо где усмеравање захтева већу флексибилност кабла, док се оклопљене конструкције могу размотрити за сигнална кола изложена електромагнетним сметњама.

4. Подземне комуналне и инфраструктурне инсталације

Оклопне конфигурације ЗР-КИЈВ22 и ЗР-КИЈИ23 пружају опцију за инсталације које захтевају додатну механичку заштиту, укључујући специфичне апликације за директно сахрањивање. Неоклопне верзије могу се користити у носачима каблова, унутрашњим цевоводима и кабловским каналима где је механичка заштита већ обезбеђена методом уградње.

5. Енергетска опрема и извозно оријентисани пројекти

За трафостанице, електране, електричну опрему и пројекте у иностранству, потребна спецификација кабла треба да буде потврђена у односу на стандард пројекта, напонску класу, метод инсталације и захтеве документације. Документација о производу, записи о испитивању и паковање у колуту могу се уредити према захтевима испоруке пројекта.

Техничка верификација пре наручивања

За пројекат контролног кабла, најкорисније информације које треба потврдити пре производње су потребни напон, класа проводника, попречни пресек, број жила, степен отпорности на ватру и окружење за полагање. Заштиту или оклоп треба навести када су електромагнетне сметње или механичка заштита део захтева за инсталацију.

Достављени технички подаци покривају попречне пресеке проводника од 0,75–6 мм² и стандардне конфигурације језгра од 2 до 61 језгра. Дужина испоруке се може прилагодити, док се за идентификацију кабла користе разнобојна језгра са зелено-жутим језгром за уземљење. За извозне поруџбине, паковање може укључивати пластичне колуте или фумигиране дрвене колуте у складу са захтевима за отпрему.

ФАК

1. Који су стандарди наведени за овај кабл?

Испоручена спецификација производа наводи ГБ/Т 9330 и ГБ/Т 19666 као применљиве националне стандарде. Ако пројекат захтева додатну сертификацију, извештаје о испитивању или извозну документацију, листа потребних докумената треба да се потврди пре производње.

2. Који температурни опсег је специфициран за КСЛПЕ изолацију?

Технички подаци наводе максималну дугорочну радну температуру од 90 °Ц и краткорочну толеранцију преоптерећења од 130 °Ц. Стандардна минимална температура полагања је ≥0 °Ц, док је верзија отпорна на хладноћу наведена за директну конструкцију на -30 °Ц.

3. Које величине проводника и конфигурације језгра су доступне?

Стандардни попречни пресеци проводника су 0,75, 1,0, 1,5, 2,5, 4 и 6 мм². Стандардне конфигурације језгара укључују 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 и 61 језгро, са посебним бројем језгара доступним за производњу по мери.

4. Када треба навести заштићену или оклопљену верзију?

Оклопљени ЗР-КИЈИП се може узети у обзир када контролно коло захтева заштиту од електромагнетних сметњи. Блиндирани ЗР-КИЈВ22 или ЗР-КИЈИ23 је намењен за услове полагања где је потребна додатна механичка заштита, укључујући специфичне примене директног сахрањивања. Захтеви радијуса савијања се разликују између ових конструкција.

5. Шта треба потврдити за понуду пројекта?

Наведите тражени модел, попречни пресек проводника, количину језгра, приближну дужину, метод полагања и све захтеве заштите, оклопа, ниског дима или отпорности на хладноћу. За извозне поруџбине такође треба потврдити одредиште, захтеве за колут и потребне техничке или инспекцијске документе.

6. Да ли се кабл може испоручити у прилагођеним дужинама?

Да. Испоручена спецификација наводи прилагодљиве дужине испоруке са наведеном толеранцијом дужине од ±0,5%. Посебни број језгара и функционалне конфигурације се такође могу разговарати у складу са захтевима пројекта.
