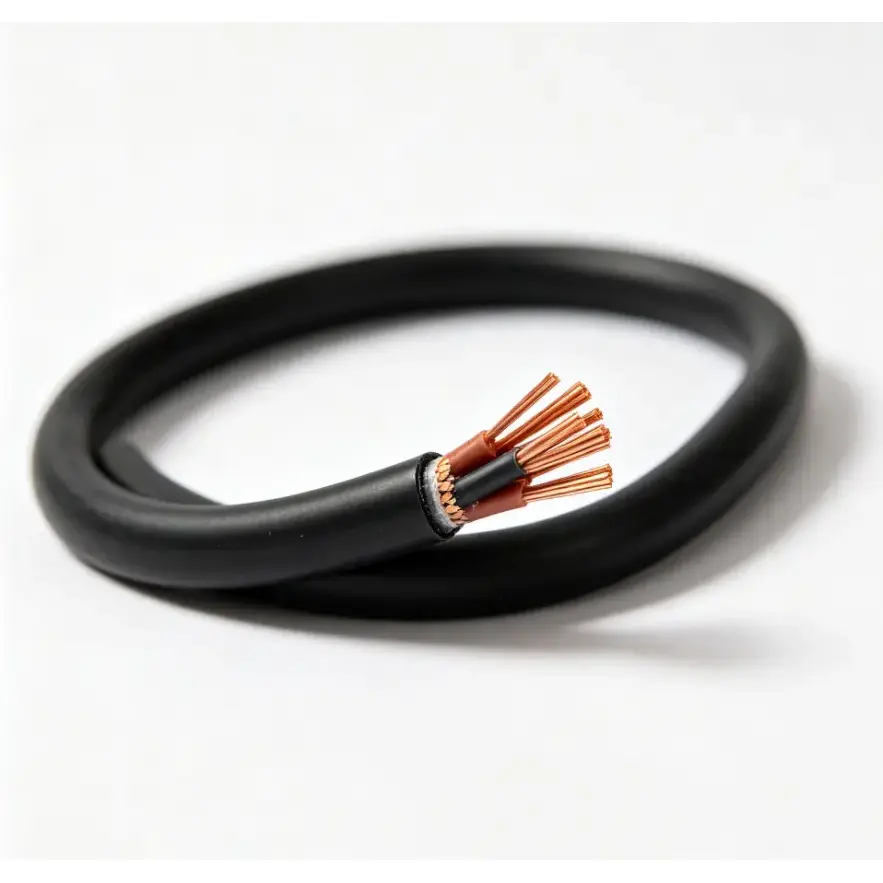

Високотемпературни контролни кабл

Основни модели: КГГ, КФФ, итд. Изолациони материјал: силиконска гума или флуоропластика.

Високотемпературни контролни кабл је кабл посебне намене за пренос контролних и надзорних сигнала у радним окружењима са повишеном температуром. Користи бакар без кисеоника високе чистоће као проводник, са изолацијом од силиконске гуме или флуоропластике и опционим заштитним и заштитним структурама омотача. Вишежилни проводник обезбеђује флексибилност за ожичење опреме, док се материјали за изолацију и плашт могу изабрати у складу са радном температуром и околним условима.

Ова конструкција је намењена за апликације где је отпорност на температуру важан део избора каблова. Типичне примене укључују металургију, топлотну обраду, индустријске пећи, опрему за термичку обраду и друге индустријске системе управљања. Стварну спецификацију кабла треба изабрати у складу са континуираном температуром, вршном температуром, електричним захтевима, условима уградње и изложености уљу, влази или корозивним медијима.

Табела спецификација производа и димензија и техничких параметара

Материјал и конструкција

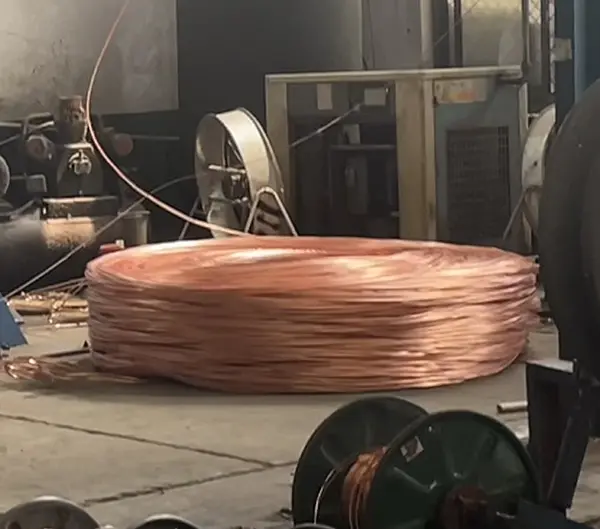

1. Бакарни проводник високе чистоће без кисеоника

Проводник је направљен од бакра без кисеоника високе чистоће у вишеструкој флексибилној конструкцији. У поређењу са чврстим чврстим проводником, вишеслојна структура је погоднија за усмеравање око опреме и контролних ормара. Доступни попречни пресек проводника је од 0,5 мм² до 10 мм² према наведеном опсегу спецификације.

2. Силиконска гума или флуоропластична изолација

Силиконска гума и флуоропластика пружају могућности изолације отпорне на температуру за различите услове рада. Избор материјала треба да узме у обзир континуирану радну температуру, краткотрајно излагање температури, механичке захтеве и околно окружење, а не само температуру.

3. Опциона заштита за контролна кола

Кабл може бити опремљен плетеницом од бакарне жице или омотачем бакарном траком када је потребно оклоп. Наведена стопа покривености заштитом је ≥80%. Заштита је посебно релевантна када су кола за контролу или надзор инсталирана у близини опреме која може да генерише електричне сметње.

4. Више опција материјала омотача

Спољни омотач може да користи једињење за плашт отпорног на високе температуре и ниског дима без халогена, отпорног на пламен, силиконску гуму, флуоропласт или нитрил. Доступна конструкција обезбеђује различите комбинације температурне отпорности и отпорности на уља, киселине, алкалије и друге индустријске услове.

Разматрања о перформансама и примени

Радна температура контролног кабла је одређена комплетном конструкцијом кабла, укључујући проводник, изолацију, плашт и услове уградње. Из тог разлога, температурни степен, изложеност животне средине и електрични захтеви треба да буду заједно потврђени пре избора спецификације.

1. Дугорочни и краткорочни температурни захтеви

Доступне дугорочне радне температуре су 90℃, 180℃ и 200℃. У зависности од изабране конструкције, краткорочна вршна температура може да достигне 250℃ до 280℃. Силиконска гума и ФЕП флуоропластичне верзије такође могу да издрже температуре до -60℃. Изабрана класа треба да одговара стварном температурном профилу опреме.

2. Електричне перформансе за кола за контролу и надзор

Бакарни проводник без кисеоника обезбеђује потребну електричну путању за контролне и надзорне сигнале, док отпор изолације и отпорни напон пружају мерљиве индикаторе електричних перформанси. Тамо где су електромагнетне сметње забрињавајуће, може се навести бакарна плетеница или заштита од бакарне траке.

3. Отпорност на индустријске услове рада

Подручја са високом температуром могу такође садржати уље, влагу, прашину, киселе или алкалне супстанце. Према томе, омотач треба одабрати у складу са стварним околним медијумом. Опције силиконске гуме, флуоропластике и нитрила могу се размотрити за различите комбинације температуре и изложености околини.

4. Флексибилна инсталација око опреме

Конструкција вишеструких проводника подржава флексибилно усмеравање око индустријских машина, контролних ормара и термалне опреме. Количина језгра, попречни пресек проводника и укупна конструкција кабла треба да буду усклађени са расположивим простором за инсталацију и захтевима кола.

Типичне индустријске примене

Овај кабл се користи за контролна, надзорна и сигнална кола у индустријским окружењима где повишене температуре утичу на избор кабла. Типичне апликације укључују:

●Металургија и опрема за обраду метала

●Линије за топлотну обраду и опрема за термичку обраду

●Индустријске пећи и системи грејања

●Машине за производњу на високим температурама

●Индустријски контролни ормани и прикључци опреме

●Кругови за праћење и контролу температуре

●Опрема изложена уљу, влази, прашини или корозивним индустријским медијима

Контрола квалитета и техничка верификација

За набавку индустријских каблова, верификација производа треба да се фокусира на мерљиве конструкцијске и електричне параметре. Кључне ставке укључују материјал проводника, попречни пресек проводника, количину језгра, изолациони материјал, конструкцију плашта, називни напон, изолациони отпор, отпор проводника и отпорни напон.

Инспекција производње може укључити проверу димензија, испитивање отпора проводника, испитивање отпора изолације и испитивање отпорног напона снаге фреквенције у складу са применљивом спецификацијом производа. За инжењерске и извозне поруџбине, техничка документација и записи о испитивању могу се потврдити према захтеваној спецификацији и условима пројекта.

Шта треба потврдити пре наручивања?

За спецификацију контролног кабла за високе температуре, следеће информације треба да буду потврђене пре понуде или производње:

●Континуирана радна температура и могућа краткорочна вршна температура

●Потребан пресек проводника и број жила

●Захтеви за називни напон и електричне перформансе

●Да ли је потребна заштита од бакарне плетенице или бакарне траке

●Потребан материјал омотача и отпорност на околину

●Изложеност уљу, киселини, алкалијама, влази, прашини или корозивним медијима

●Потребна отпорност на ватру или отпорност на ватру

●Захтеви за дужину кабла, паковање и техничку документацију

ФАК

1. Коју температуру овај кабл за контролу високе температуре може да издржи непрекидно?

Доступне дугорочне радне температуре укључују 90℃, 180℃ и 200℃. У зависности од изабране конструкције, краткорочна вршна температура може да достигне 250℃ до 280℃. Силиконска гума и ФЕП флуоропластичне верзије такође могу да издрже ниске температуре до -60℃.

2. Који материјал проводника се користи?

Проводник користи бакар без кисеоника високе чистоће у вишеструкој флексибилној конструкцији. Доступни попречни пресек проводника је 0,5 мм² до 10 мм² према наведеној техничкој спецификацији.

3. Може ли се додати заштита?

Да. Опциона заштита укључује плетење бакарне жице или омотавање бакарном траком, са специфицираном стопом покривености заштитом од ≥80%. Заштитна структура се може изабрати према систему управљања и електромагнетном окружењу.

4. Можете ли прилагодити језгра каблова, попречни пресек, заштиту и отпорност на ватру?

Да. Наведена конструкција подржава 2 до 61 језгро и попречне пресеке проводника од 0,5 мм² до 10 мм². Захтеви за заштиту, материјал омотача, отпорност на ватру или отпорност на ватру и дужина кабла могу се потврдити у складу са применом и техничком спецификацијом.

5. Да ли је кабл погодан за излагање уљу, киселинама и алкалијама?

Доступне опције омотача укључују силиконску гуму, флуоропласт, нитрилно једињење омотача и ПВЦ отпоран на високе температуре. Тамо где су присутни уље, киселина, алкалије, влага или корозивни медији, материјал омотача треба одабрати у складу са стварним радним окружењем.

6. Које информације су потребне за масовни спољнотрговински налог?

Молимо да наведете потребан попречни пресек проводника, количину језгра, радну температуру, називни напон, захтев за заштиту, материјал омотача, дужину кабла, окружење примене и применљиве техничке стандарде. Ови детаљи омогућавају потврду конструкције кабла и спецификације производње пре понуде.
