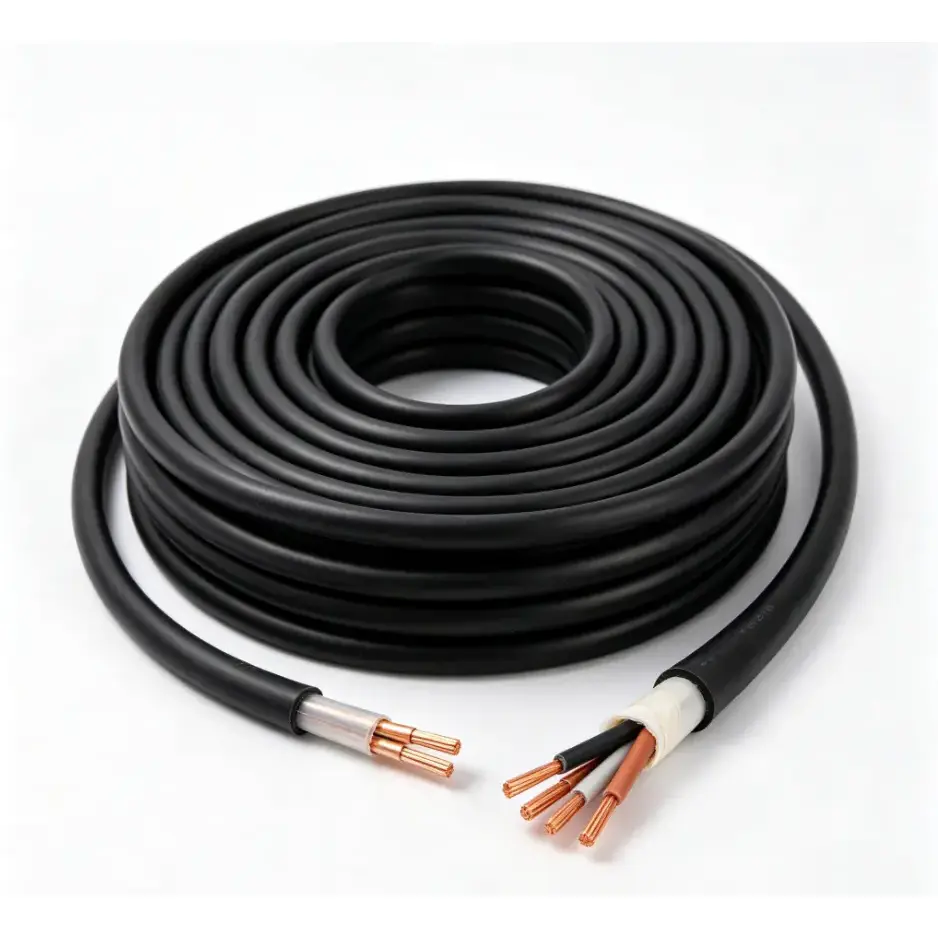

Бакар ПВЦ отпоран на ватру флексибилни контролни кабл

Модели производа: Н(НХ)-КВВР, Н(НХ)-КВВРП, итд.

Бакарни ПВЦ отпорни на ватру флексибилни контролни кабл је дизајниран за контролна и сигнална кола где је потребно размотрити флексибилну инсталацију и захтеве отпорности на ватру заједно. Користи флексибилне бакарне проводнике класе 5, слој отпоран на ватру од лискунасте траке и екструдирану ПВЦ изолацију и омотач. Ова конструкција је намењена да помогне у одржавању интегритета кола током одређеног периода у условима пожара, у зависности од применљиве конфигурације кабла и захтева за испитивање.

Флексибилна структура проводника чини кабл погодним за контролне ормаре, противпожарне системе, механичку и електричну опрему и индустријска аутоматска контролна кола где поновљено савијање или ограничени простори за ожичење могу учинити инсталацију захтевнијом. Избор кабла треба да се заснива на пресеку проводника, количини жила, начину уградње, захтевима за отпорност на пожар и електричним карактеристикама прикључене опреме.

Табела спецификација производа и димензија и техничких параметара

Конструкција и перформансе

Конструкција кабла комбинује флексибилни бакарни проводник са ватроотпорним слојем од лискунасте траке и ПВЦ изолацијом и омотачем. Сваки део има специфичну функцију у укупној структури кабла, тако да потребну спецификацију треба изабрати у складу са контролним кругом, окружењем инсталације и примењивим захтевима противпожарних перформанси.

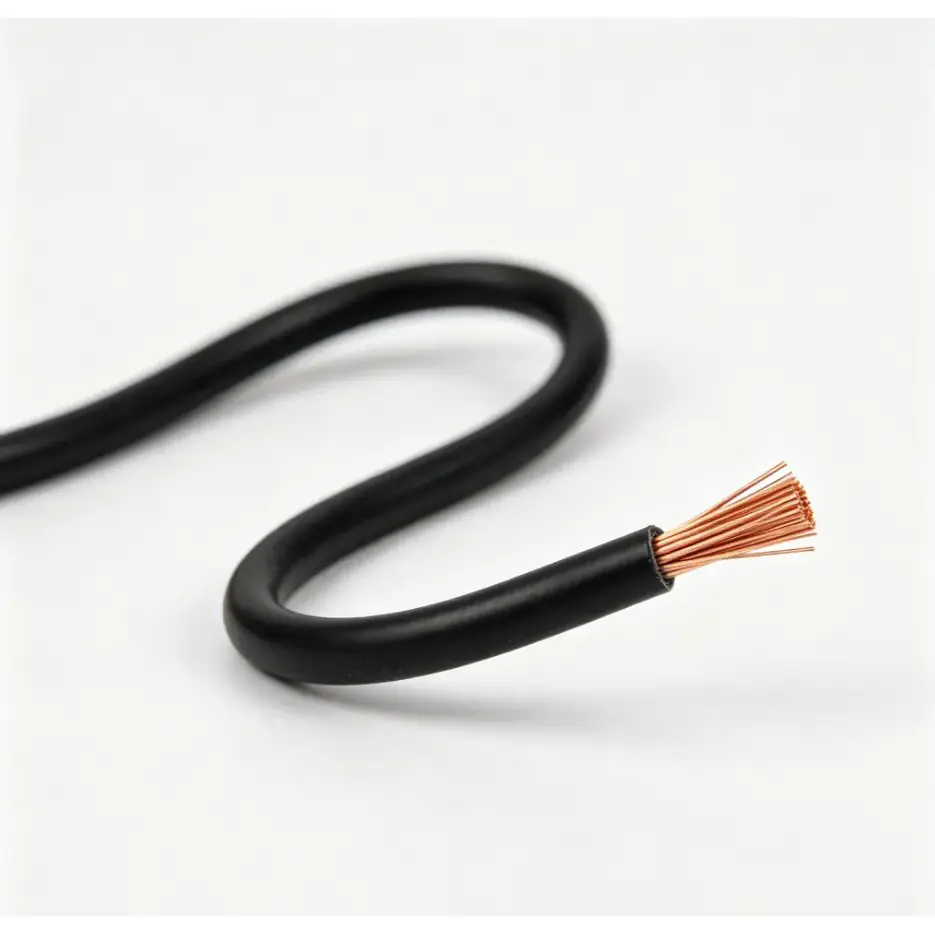

Флексибилни бакарни проводник класе 5

Конструкција вишежилног проводника пружа већу флексибилност од чврстог проводника истог номиналног попречног пресека. Ово је корисно за ожичење ормара, прикључке опреме и инсталације где кабл треба да прође кроз ограничен простор или око компоненти опреме.

Ватроотпорни слој од лискунасте траке

Лискуна трака је уграђена као ватроотпорни слој око проводника. У конструкцији кабла отпорног на ватру, овај слој је намењен да помогне у заштити проводне путање када је кабл изложен повишеним температурама или пламену током трајања дефинисаног применљивим условима испитивања.

ПВЦ изолација и плашт

Екструдирана ПВЦ изолација обезбеђује електрично раздвајање између проводника и околних компоненти кабла, док спољни омотач обезбеђује додатну механичку и заштиту животне средине. Дебљина изолације варира са номиналним попречним пресеком, као што је приказано у табели са спецификацијама изнад.

Где се користи

Бакарни ПВЦ отпорни на ватру флексибилни контролни кабл је намењен за контролно и сигнално ожичење где је континуитет струјног кола у одређеним условима пожара важан фактор у дизајну. Типичне примене укључују ормаре за контролу пожара, системе за заштиту од пожара у зградама, механичку и електричну опрему, системе за управљање енергијом и инсталације индустријске аутоматизације.

У затвореним контролним ормарићима или кућиштима опреме, флексибилна конструкција проводника може поједноставити усмеравање у поређењу са мање флексибилним конструкцијама каблова. За индустријске инсталације, коначни избор треба да узме у обзир температуру околине, распоред носача каблова или водова, захтеве за савијањем, влагу, уљу или другу изложеност околини, и електрично оптерећење повезаног контролног кола.

Провера квалитета и спецификација

За ову врсту кабла, процена квалитета треба да се заснива на мерљивим конструкцијским и електричним параметрима, а не само на изгледу. Попречни пресек проводника, отпор проводника, дебљина изолације, слој отпоран на ватру, количина језгра и применљиви захтеви противпожарних перформанси треба проверити у складу са договореном спецификацијом.

Пре производње или испоруке, пројектна документација се може ускладити са траженим моделом, пресеком, количином језгра, типом проводника и захтевима за испитивање. За инжењерске апликације, купци такође могу потврдити да ли су потребни додатни записи о инспекцији, технички подаци или узорци пре масовне производње.

Шта треба потврдити пре наручивања?

Одговарајућа спецификација зависи од контролног система и услова инсталације. Пре него што наручите, корисно је потврдити следеће тачке:

1. Пресек проводника према захтевима кола и применљивим електричним прорачунима.

2. Потребна количина језгра и да ли је потребна стандардна или прилагођена конфигурација језгра.

3. Захтеви за перформансе отпорне на ватру и важећи пројекат или стандард испитивања.

4. Метода инсталације, укључујући ожичење контролног ормара, инсталацију водова, инсталацију носача каблова или повезивање опреме.

5. Потребна дужина кабла, паковање, документација и захтеви инспекције за пројекат.

ФАК

1. Може ли овај бакарни ПВЦ отпорни на ватру флексибилни контролни кабл одржавати континуитет струјног кола током пожара?

Кабл је дизајниран са слојем отпорним на ватру од лискунасте траке који помаже у одржавању проводне путање током одређеног периода под применљивим условима испитивања пожара. Стварне перформансе отпорности на ватру зависе од конструкције кабла, методе уградње и захтева испитивања наведеног производа.

2. Који материјал проводника се користи у овом каблу?

Користи флексибилне бакарне проводнике. Конфигурација проводника и максимални пречник једне жице варирају у зависности од номиналног попречног пресека, са релевантним вредностима датим у техничкој табели.

3. Који попречни пресеци и количине језгра су доступне?

Наведени попречни пресеци су 0,5 мм², 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Препоручене количине језгра укључују 2 до 61 језгро у конфигурацијама приказаним у табели, а прилагођене количине језгра се могу разговарати у складу са захтевима пројекта.

4. Да ли се кабл може прилагодити пројекту?

Да. Количина језгра и дужина кабла могу се прилагодити према спецификацији пројекта. Пре производње треба потврдити потребан пресек проводника, конфигурацију језгра, конструкцију отпорну на ватру, услове уградње и захтеве документације.

5. Где се овај тип кабла најчешће користи?

Типичне примене укључују противпожарне ормане, системе за заштиту од пожара у зградама, механичку и електричну опрему, индустријска контролна кола и друге инсталације где су потребне флексибилне жице и конструкција каблова отпорних на ватру.

6. Које техничке информације треба дати за понуду?

За тачну понуду и проверу спецификације, наведите тражени модел, попречни пресек проводника, количину језгра, дужину кабла, окружење за инсталацију и применљиве захтеве за противпожарност. Ако су доступни, пројектни цртежи или техничке спецификације се такође могу користити за потврду конструкције кабла пре производње.
