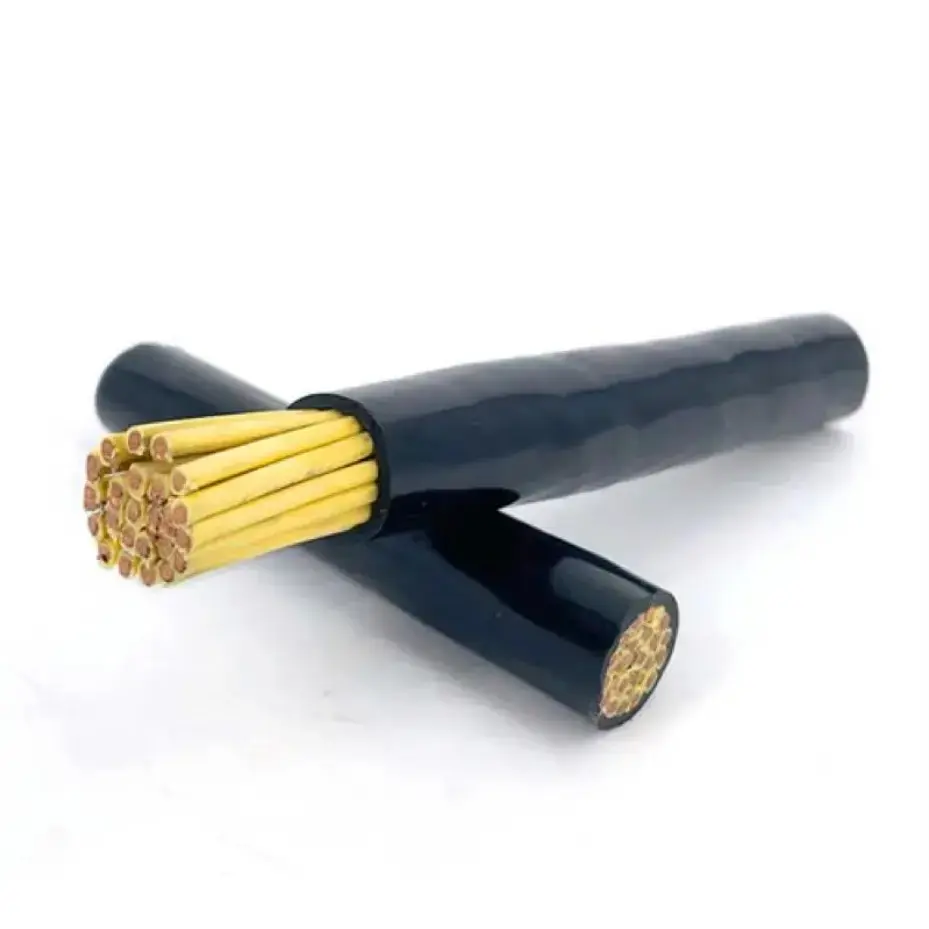

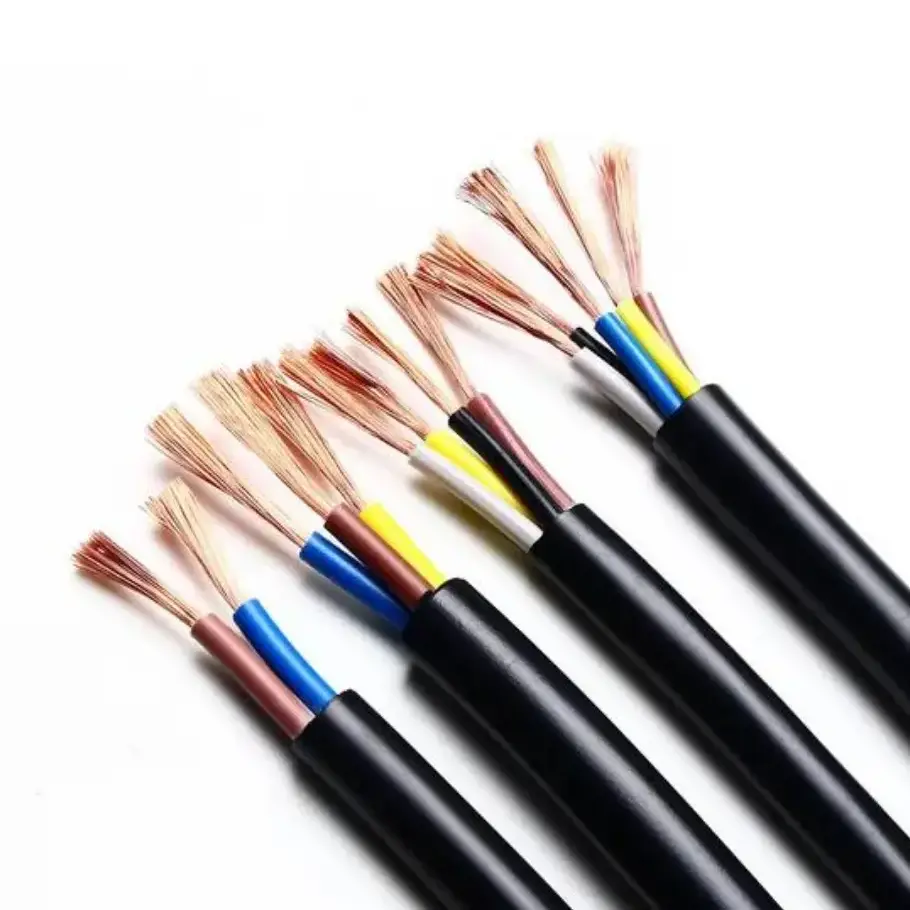

Бакар ПВЦ флексибилни контролни кабл

Основни модел производа: КВВР

Бакарни ПВЦ флексибилни контролни кабл је контролни кабл од 450/750В изграђен око упредених бакарних проводника и ПВЦ изолације и омотача. Флексибилна конструкција проводника омогућава каблу да прати чвршће путање од чврстог или крутог проводника, што је корисно када контролно ожичење мора да прође кроз ормаре, носаче, водове или прикључке опреме. Његова примарна улога је пренос контролних, мерних и надзорних сигнала унутар нисконапонских електричних система.

За аутоматска контролна и помоћна кола, попречни пресек проводника, број жила, начин инсталације и електрични отпор су важни при одређивању кабла. Доступне величине проводника покривају уобичајене захтеве за контролно ожичење, док се различите конфигурације језгра могу изабрати у складу са дизајном кола.

Табела техничких параметара производа

Конструкција и електричне карактеристике

Насукани бакарни проводник

Проводник се састоји од више финих бакарних нити, а не од једног чврстог проводника. Ова конструкција пружа механичку флексибилност потребну за усмеравање контролних ожичења око терминала, компоненти ормара и система за управљање кабловима. Отпор проводника на 20℃ је дат у табели спецификација и за необложене и за металне услове.

ПВЦ изолација и плашт

ПВЦ се користи као примарни изолациони материјал око проводника, са конструкцијом кабла која обезбеђује електрично раздвајање између појединачних проводника и околног окружења. Наведена дебљина изолације варира у зависности од попречног пресека проводника, што омогућава проверу спецификације у односу на предвиђене захтеве кола.

450/750В Контролно ожичење

Оцена 450/750В ставља овај кабл у уобичајени опсег нисконапонске контроле и помоћног ожичења. Намењен је електричним контролним и надзорним круговима, а не као замена за каблове за напајање одабране за пренос вишег напона. Коначни избор треба да прати захтеве напона, струје, инсталације и опреме комплетног кола.

Сценарији апликација

Бакарни ПВЦ флексибилни контролни кабл се користи у контролним и помоћним колима где рута ожичења укључује ормаре, прикључке опреме или друге локације које захтевају лакше руковање током инсталације.

1. Енергетска индустрија: Контролни ормарићи у просторијама за дистрибуцију електричне енергије, контролно ожичење генераторског сета и кола секундарних сигнала за подстанице.

2. Индустријска аутоматизација: ожичење унутрашње контроле за опрему производне линије, алатне машине, вентилаторе, пумпе за воду и опрему за сушење.

3. Пројекти за подршку зградама: Централни управљачки модули за климатизацију, управљачки ормари лифтова, подземне машинске просторије и системи за повезивање осветљења зграда.

4. Металуршка производња: Аутоматске оперативне конзоле и сигналне везе за производну опрему у индустријским радионицама.

5. Општи пројекти подршке: Електрична управљачка кола за опрему за повезивање против пожара и опрему за третман отпадних вода за заштиту животне средине.

Решени практични проблеми ожичења

1. Рутирање кроз ограничене просторе

Управљачки ормани и опрема често садрже више терминала, компоненти и кабловских путева унутар ограниченог простора. Насукани проводник чини кабл лакшим за усмеравање и завршетак тамо где би крути проводник био мање погодан за руковање.

2. Усклађивање величине проводника са колом

Не захтевају сва контролна кола исти попречни пресек проводника. Доступне величине од 0,5 мм² до 6 мм² омогућавају да се спецификација кабла усклади са захтевима кола, условима инсталације и електричним карактеристикама повезане опреме.

3. Управљање вишејезгреним контролним ожичењем

Коришћење вишежилног кабла може да поједностави организацију повезаних кола за контролу и надзор. Количина језгра треба да се одреди из броја потребних сигнала, резервних кола и распореда ожичења опреме.

4. Одржавање конзистентних електричних параметара

Отпор проводника и дебљина изолације су мерљиви параметри који се могу проверити у односу на специфицирану конструкцију кабла. За набавку пројекта, потребан попречни пресек, конфигурацију језгра и применљиву техничку документацију треба потврдити пре производње или отпреме.

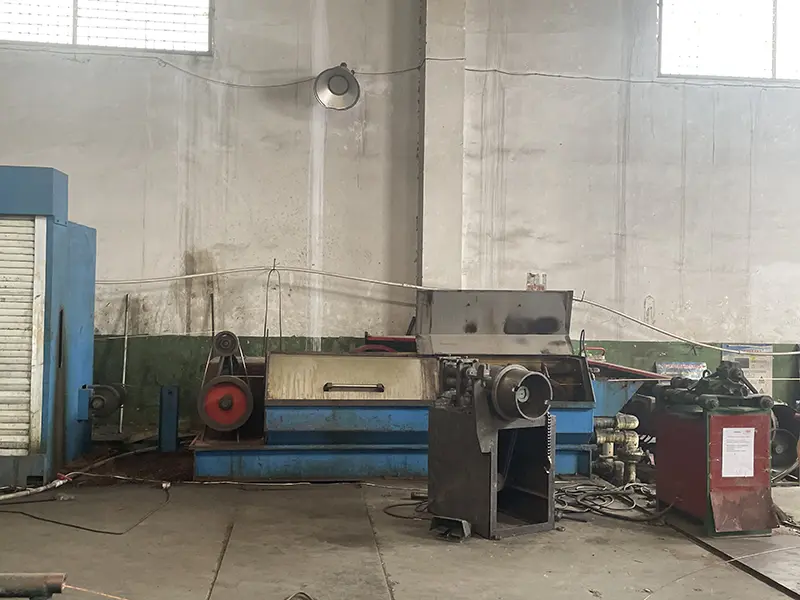

Производња и провера квалитета

За набавку контролног кабла, процена квалитета треба да се фокусира на спецификације материјала који се могу пратити и мерљиве производне параметре, а не само на изглед. Релевантне провере могу укључити конструкцију проводника, отпор проводника, димензије изолације и инспекцију готовог кабла у складу са применљивим захтевима производа.

Кианцхенг може пружити спецификације производа и повезане техничке информације за одабир пројекта. За масовне или пројектне поруџбине, потребан модел, пресек проводника, количину жила, дужину кабла, паковање и документацију треба потврдити пре обраде поруџбине.

Упутство за избор спецификација

Приликом одабира овог типа контролног кабла, неколико параметара треба узети у обзир заједно, а не самостално бирати величину проводника.

1. Попречни пресек проводника: Изаберите у складу са електричним оптерећењем, функцијом кола и применљивим захтевима за ожичење.

2. Количина језгра: Одредите број контролних, надзорних и помоћних кола које кабл треба да носи.

3. Метод инсталације: Проверите да ли ће кабл бити спроведен кроз ормарић, лежиште, цев или везу опреме и размотрите потребну флексибилност.

4. Електрични параметри: Потврдите називни напон и дозвољени отпор проводника у складу са захтевима повезаног контролног система.

5. Пројектна документација: За инжењерске или извозне поруџбине, потврдите потребну спецификацију, записе о инспекцији и другу техничку документацију пре испоруке.

ФАК

1. Који је називни напон овог бакарног ПВЦ флексибилног контролног кабла?

Називни напон је 450/750В. Кабл користи жичане бакарне проводнике са ПВЦ изолацијом и намењен је за нисконапонску контролу и помоћна кола.

2. Које величине проводника су доступне?

Табела са спецификацијама покрива номиналне попречне пресеке од 0,5 мм² до 6 мм². Стварни избор треба да се заснива на електричним захтевима и условима инсталације управљачког кола.

3. Можете ли да пружите комплетне техничке спецификације за избор пројекта?

Да. Техничке информације се могу обезбедити за применљиву величину проводника и конфигурацију кабла, укључујући пречник проводника, дебљину ПВЦ изолације и отпор проводника од 20℃ ДЦ.

4. Где се овај кабл обично примењује?

Може се користити у управљачким орманима за дистрибуцију електричне енергије, опреми за индустријску аутоматизацију, системима управљања лифтовима, централним контролама климатизације, металуршкој опреми и електричним системима управљања за заштиту животне средине.

5. Како треба изабрати кабл за нови контролни систем?

Прво потврдите називни напон, попречни пресек проводника, потребну количину језгра, пут уградње и услове околине. Спецификација кабла се тада може ускладити са електричним и механичким захтевима система.

6. Да ли се дужина кабла и друге спецификације могу прилагодити?

Захтеви за дужину кабла и конфигурацију могу се разговарати у складу са пројектом. За нестандардне поруџбине, потребну величину проводника, количину језгра, дужину, паковање и техничку документацију треба потврдити пре производње.
