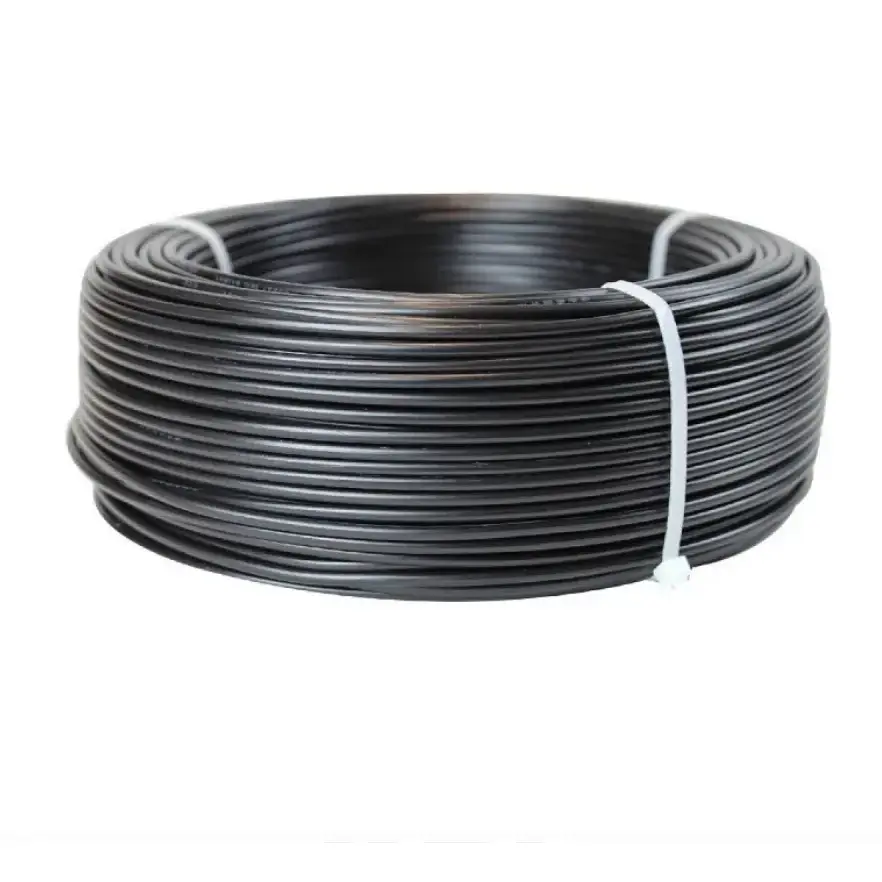

Бакарни ПВЦ отпорни на пламен флексибилни контролни кабл

Модели производа: Н-КВВР(НХ-КВВР), Н-КВВРП(НХ-КВВРП).

Бакарни ПВЦ отпорни на пламен Флексибилни контролни кабл комбинује бакарне проводнике са ПВЦ изолацијом и спољним омотачем како би обезбедио флексибилно решење за контролу и сигнално ожичење. Његова отпорна на пламен конструкција кабла је намењена да ограничи ширење пламена, док флексибилни распоред проводника омогућава да се кабл лакше усмерава око контролних ормара, терминала опреме и компактних простора за ожичење.

Овај кабл се обично користи за контролна кола противпожарне заштите, индустријску аутоматизацију, енергетску опрему, механичке и електричне системе и металуршке машине. Одговарајућа спецификација зависи од захтеване конфигурације језгра, величине проводника, услова уградње и захтева за успорење пламена дефинисаних за примену.

Табела спецификација производа и димензија и техничких параметара

Конструкција и отпорност на пламен

Вишеструки флексибилни бакарни проводник

Кабл користи конструкцију вишежилног бакарног проводника уместо чврстог проводника. Мање појединачне жице проводника пружају већу флексибилност, што је корисно при провођењу контролних каблова кроз ормаре, водове, кућишта опреме и друге локације где је простор за инсталацију ограничен.

ПВЦ изолација и плашт

ПВЦ се користи за изолацију и спољни заштитни слој. Дебљина изолације варира у зависности од називног попречног пресека проводника, са одговарајућим вредностима наведеним у техничкој табели. Одабрана изолациона структура обезбеђује електрично раздвајање и заштиту за управљачка и надзорна кола током нормалног рада.

Конструкција каблова отпорних на пламен

ПВЦ материјал отпоран на пламен је намењен да смањи ширење пламена дуж кабла када је изложен извору паљења. Перформансе отпорности на ватру треба да се процене у складу са применљивим спецификацијама кабла и захтевима за испитивање, а не да се третирају као исте као перформансе отпорности на ватру.

Зашто је флексибилна конструкција важна у контролном ожичењу

Бакарни ПВЦ отпорни на пламен флексибилни контролни кабл комбинује структуру вишеструког проводника са ПВЦ изолацијом и омотачем, што га чини погодним за контролно ожичење где је флексибилност усмеравања важна. Конструкција може да поједностави распоред каблова унутар контролних ормара и око компоненти опреме у поређењу са мање флексибилним дизајном каблова.

За пројекте који укључују више контролних кола, доступне конфигурације језгра омогућавају одабир кабла према броју потребних сигнала или контролних функција. Пресек проводника треба да се одреди на основу електричних захтева кола, а не само од количине језгра.

За инсталације са захтевима за безбедност од пожара, карактеристика отпорности на ватру може се узети у обзир заједно са окружењем за инсталацију, груписањем каблова, методом постављања и важећим стандардом пројекта. Ови фактори треба да буду потврђени пре коначног избора спецификације.

Сценарији апликација

Системи за заштиту од пожара

Користи се за управљачка и сигнална кола у контролним орманима противпожарне заштите, опреми за повезивање противпожарне аларме и сродним механичким системима као што је опрема за одвод дима.

Електрична и енергетска опрема

Погодно за контролне ормаре, контролна кола повезана са генератором, опрему просторија за дистрибуцију електричне енергије и друге контролне апликације ниског напона где је потребно флексибилно ожичење.

Металуршка и индустријска производња

Може се користити у системима аутоматског управљања за производне линије, контролне ормаре опреме и сигнална кола у индустријским окружењима. Приликом избора треба узети у обзир температуру околине и изложеност уљу, влази или хемикалијама.

Грађевински машински и електрични системи

Применљиво за контролно ожичење за централну опрему за климатизацију, машинске и електричне системе зграда, просторије за подземну опрему и друге грађевинско-сервисне инсталације.

Општа индустријска аутоматизација

Користи се у контролним орманима, аутоматизованој производној опреми, механичкој опреми и другим индустријским системима где вишеструки контролни или надзорни сигнали треба да се усмере кроз скучене инсталационе просторе.

Провера квалитета и спецификација

За контролни кабл, провера квалитета треба да се фокусира на мерљиве конструкцијске и електричне параметре. Попречни пресек проводника, максимални пречник једне жице, дебљина ПВЦ изолације и отпор ДЦ проводника могу се проверити у складу са договореном спецификацијом пре производње и испоруке.

За велике инжењерске поруџбине, модел, количину језгра, попречни пресек проводника, дужину кабла и примењиве захтеве за успоравање пламена треба унапред потврдити. Техничка документација и записници о прегледима могу се ускладити са нарученом спецификацијом тамо где то захтева пројекат.

Упутство за избор спецификација

Приликом одабира кабла за пројекат аутоматске контроле, неколико параметара треба узети у обзир заједно:

1. Пресек проводника: Изаберите у складу са електричним оптерећењем и захтевима управљачког кола.

2. Количина језгра: Упарите број језгара са потребним функцијама контроле и надзора, уз разматрање додатних језгара тамо где их дизајн пројекта захтева.

3. Метода инсталације: Проверите да ли ће кабл бити спроведен унутар контролног ормана, кроз цев, на носач каблова или директно до опреме.

4. Захтеви за успорење пламена: Потврдите потребну класу отпорности на ватру или важећи стандард испитивања за пројекат.

5. Услови околине: Узмите у обзир температуру околине, влагу, уље, хемикалије, механичко кретање и расположиви простор за савијање.

6. Захтеви за испоруку: Потврдите дужину кабла, паковање, обележавање, документацију и све захтеве за инспекцију пре масовне производње.

ФАК

1. Да ли овај бакарни ПВЦ отпорни на флексибилни контролни кабл има отпорност на пламен?

Да. Кабл користи ватроотпорну ПВЦ изолацију и материјале омотача дизајниране да помогну у ограничавању ширења пламена. Тачне перформансе отпорности на пламен треба потврдити у складу са специфицираном конструкцијом кабла и примењивим захтевима испитивања.

2. Зашто је кабл погодан за ожичење у уским управљачким орманима?

Структура вишежилног проводника пружа већу флексибилност од чврстог проводника истог номиналног попречног пресека. Ово може олакшати рутирање и завршетак тамо где је расположиви простор за инсталацију ограничен.

3. Који попречни пресеци и количине језгра су доступне?

Наведени попречни пресеци су 0,5 мм², 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Препоручене количине језгра укључују 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 и 61 језгро. О прилагођеним основним количинама се може разговарати у складу са захтевима пројекта.

4. Може ли се кабл прилагодити за посебне количине или дужине језгара?

Да. Прилагођене количине језгра и дужине каблова могу се разговарати у складу са спецификацијом пројекта. Пре производње треба потврдити пресек проводника, услове уградње, захтеве за заштиту од пламена и потребну документацију.

5. Где се овај тип кабла најчешће користи?

Типичне примене укључују противпожарне контролне ормане, опрему за напајање и енергију, металуршке производне линије, грађевинске машинске и електричне системе, аутоматизовану производну опрему и индустријске управљачке ормане.

6. Које информације су потребне за понуду?

Наведите тражени модел, попречни пресек проводника, количину језгра, дужину кабла, окружење за инсталацију и применљиве захтеве за успорење пламена. Нацрти пројекта или техничке спецификације се такође могу обезбедити када су доступни тако да се конструкција кабла може проверити пре понуде и производње.
