Гумени кабл за стрижење угља

Модели: МЦ-0.38/0.66, МЦП-0.38/0.66, МЦП-0.66/1.14, МЦП-1.9/3.3, итд.

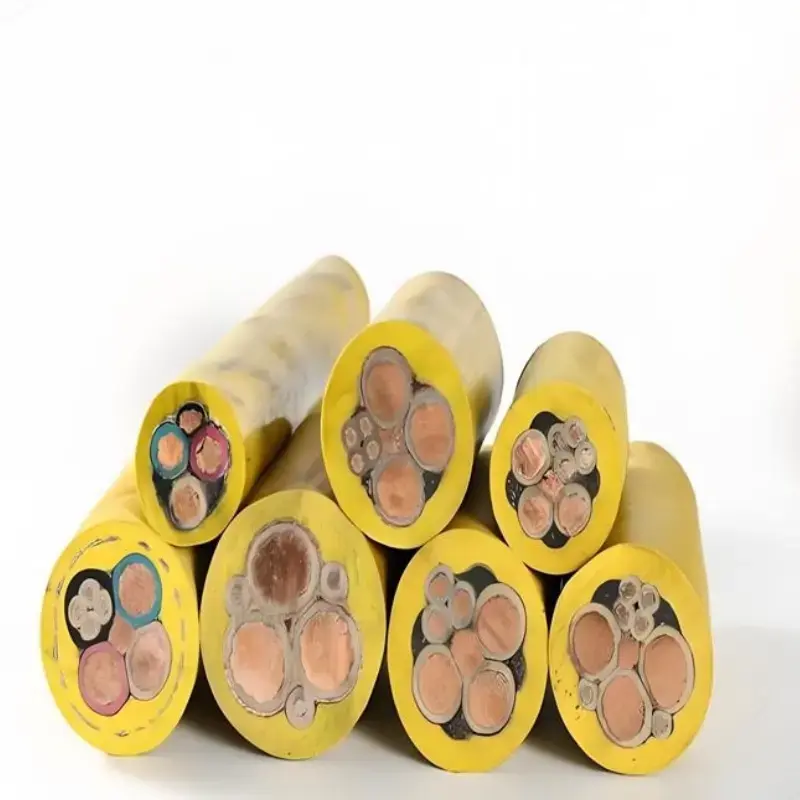

Оклопљени гумени кабл за шишање угља се користи за мобилно напајање и контролне везе на опреми за подземну експлоатацију угља као што су машине за шишање угља. Његова конструкција комбинује вишежилни бакарни проводник без кисеоника, гумену изолацију посебне намене, металну заштиту и гумени омотач високе чврстоће. Испоручене спецификације покривају неколико нивоа напона и пресека проводника за апликације где је кабл изложен сталном померању, савијању, повлачењу и механичком контакту.

Табела са спецификацијама производа и техничким параметрима

Типични услови примене

Овај тип кабла је намењен за подземну мобилну рударску опрему где кабл за напајање може бити изложен непрекидном кретању и механичком напрезању. Стварну спецификацију треба изабрати према напону опреме, потражњи струје, попречном пресеку проводника, конфигурацији језгра и условима инсталације.

1. Потпуно механизована лица за експлоатацију угља

Машине за угаљ и друга мобилна опрема захтевају кабловске конструкције које могу да издрже поновљено кретање дуж радне површине. Флексибилни проводник и гумени омотач су погодни за услове вођења каблова који укључују савијање, повлачење и контакт са околном опремом.

2. Мобилна подземна електрична опрема

Кабл се такође може узети у обзир за прикључке за напајање и контролу на другој мобилној рударској опреми када његов називни напон, распоред језгра и механички захтеви одговарају инсталацији. Тип опреме и конфигурацију везе треба потврдити пре спецификације.

3. Подручја са електромагнетним сметњама

Метални заштитни слој обезбеђује проводну баријеру око жила каблова и може помоћи у смањењу ефекта електромагнетних сметњи на управљачка и сигнална кола. Захтеве за заштиту треба проценити заједно са дизајном опреме и распоредом уземљења.

4. Мокра, прашњава и механички захтевна рудна подручја

Гумена изолација и спољни омотач су намењени за подземна окружења где може доћи до влаге, прашине, вуче и механичког контакта. Избор каблова и даље треба да узме у обзир стварну изложеност води, пут уградње, температуру и механичко оптерећење на локацији.

Кључна техничка разматрања

За избор каблова за рудник угља, само електричне карактеристике нису довољне. Пре наручивања треба проверити конструкцију кабла, кретање уградње, захтеве заштите и услове околине у односу на опрему и распоред рудника.

1. Електрична оцена и величина проводника

Расположиви опсег напона укључује 0,38/0,66 кВ, 0,66/1,14 кВ и 1,9/3,3 кВ, са попречним пресецима проводника наведеним од 16 мм² до 120 мм² у испорученој спецификацији. Одговарајућа величина зависи од оптерећења опреме, дозвољеног пада напона, дужине кабла и услова уградње.

2. Флексибилна конструкција за мобилну опрему

Понављано кретање поставља различите механичке захтеве за мобилни рударски кабл него за кабл за фиксну инсталацију. Вишеструки бакарни проводник и гумена конструкција су намењени за апликације које укључују поновљено савијање и торзију.

3. Заштита за управљачка и сигнална кола

Кабл садржи композитни метални штит који користи плетеницу од бакарне жице и влакна. За инсталације које преносе контролне сигнале у близини електричне опреме велике снаге, распоред заштите треба да буде усклађен са захтевима за уземљење и контролни систем опреме.

4. Заштита омотача

Спољни гумени омотач је специфициран као отпоран на хабање, отпоран на уље, отпоран на повлачење и ударце. Ова својства су релевантна тамо где је кабл постављен у близини мобилних машина или је изложен сталном механичком контакту.

5. Перформансе отпорне на пламен

Испоручена спецификација наводи усклађеност са МТ 386 захтевима за успорење пламена у рударству, укључујући самогашење након уклањања пламена. Пројектну документацију и применљиву спецификацију каблова треба проверити када рудник захтева посебну сертификацију или записе о испитивању.

Квалитет и документација

За набавку рударског кабла, техничка верификација треба да обухвати модел производа, називни напон, попречни пресек проводника, конфигурацију језгра, захтеве електричног испитивања и применљиве рударске стандарде. Ови детаљи пружају практичну основу за усклађивање кабла са опремом и условима инсталације, а не одабиром искључиво према називном напону.

Кианцхенг-ов процес производње и инспекције каблова може бити документован у складу са применљивом спецификацијом производа и захтевима пројекта. Записи о испитивању, технички параметри и друга пратећа документација могу се прегледати као део процеса набавке и прихватања где је то потребно.

Зашто је конструкција важна у апликацијама за рударење угља

1. Флексибилна конструкција проводника

Вишежилни бакарни проводник без кисеоника намењен је за поновљено савијање и торзију током рада мобилне опреме. Величина проводника се може изабрати према потребном електричном оптерећењу и спецификацији кабла.

2. Комбинована конфигурација напајања и контроле

Испоручена спецификација укључује композитне конструкције енергетског језгра и контролног језгра. Ова конфигурација може да поједностави усмеравање каблова тамо где су потребне и струјне и контролне везе, у складу са захтевима за повезивање опреме.

3. Метални штит

Заштитна структура је релевантна за инсталације у којима каблови за напајање и управљачка кола раде у истом окружењу мобилне опреме. Његова ефикасност зависи од комплетног дизајна система, укључујући завршетак штита и уземљење.

4. Гумена изолација и омотач

Гумени материјали се користе и за изолацију и за спољни заштитни слој. Наведена конструкција обезбеђује отпорност на екструзију, кидање, хабање, уље и ударце за захтевне механичке услове повезане са мобилном подземном опремом.

ФАК

П1: Које величине напона и проводника су доступне?

О: Испоручене спецификације покривају називне напоне од 0,38/0,66 кВ, 0,66/1,14 кВ и 1,9/3,3 кВ, са попречним пресецима проводника од 16 мм² до 120 мм². Специфичне основне аранжмане и моделе треба потврдити у складу са опремом и применом.

П2: Која је заштитна структура која се користи у овом каблу?

О: Кабл користи композитни метални штит који се састоји од плетенице од бакарне жице и влакана. Намењен је смањењу електромагнетних сметњи које утичу на кола унутар кабла, док укупне перформансе заштите такође зависе од правилне инсталације и уземљења.

П3: Где се обично користи овај тип рударског кабла?

О: Оклопљени гумени кабл за шишање угља је углавном повезан са мобилном опремом за подземно рударство и радним површинама за ископавање угља. Може се узети у обзир за машине за шишање угља и другу мобилну опрему када су напон, величина проводника, конфигурација језгра и механички захтеви компатибилни.

П4: Шта треба потврдити пре наручивања?

О: Потврдите називни напон опреме, попречни пресек проводника, број и тип жила, дужину кабла, захтеве за заштиту, начин инсталације и услове околине. За рударске пројекте, потребне стандарде, сертификате и испитну документацију такође треба потврдити пре производње или отпреме.

П5: Да ли кабл има отпорност на ватру?

О: У испорученој техничкој спецификацији се наводи да је кабл у складу са захтевима МТ 386 за успорење пламена у рударству и да се самогаси након уклањања пламена. Сваки захтев за сертификацију или испитивање специфично за пројекат треба да буде потврђен у односу на тачан модел кабла и применљиву спецификацију.

П6: Може ли Кианцхенг да обезбеди техничку документацију за набавку пројекта?

О: Технички параметри и пратећа документација могу се обезбедити према изабраном моделу и захтевима пројекта. За понуду или преглед спецификације, корисно је обезбедити потребни напон, величину проводника, конфигурацију језгра, количину и услове примене.
