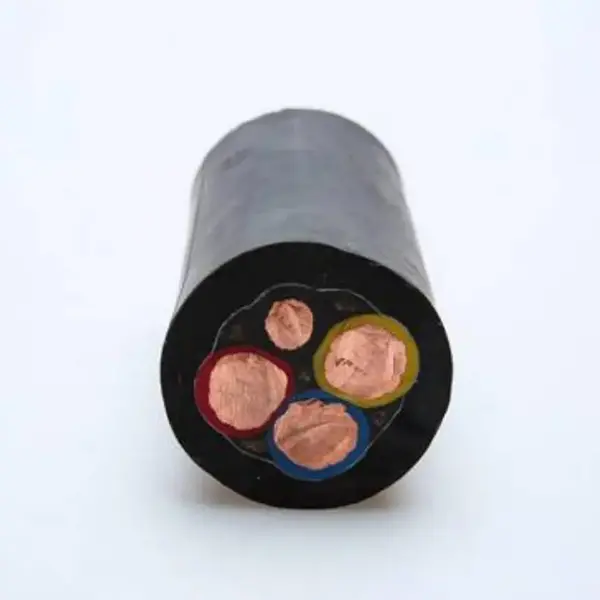

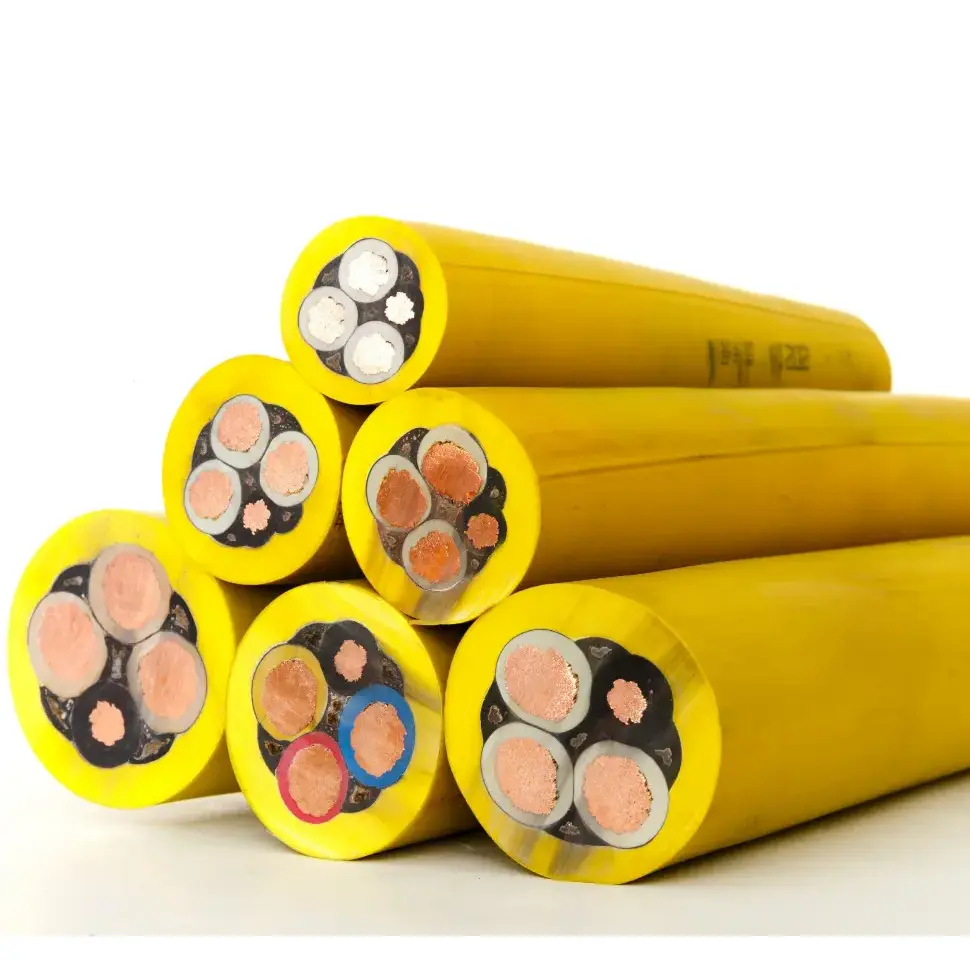

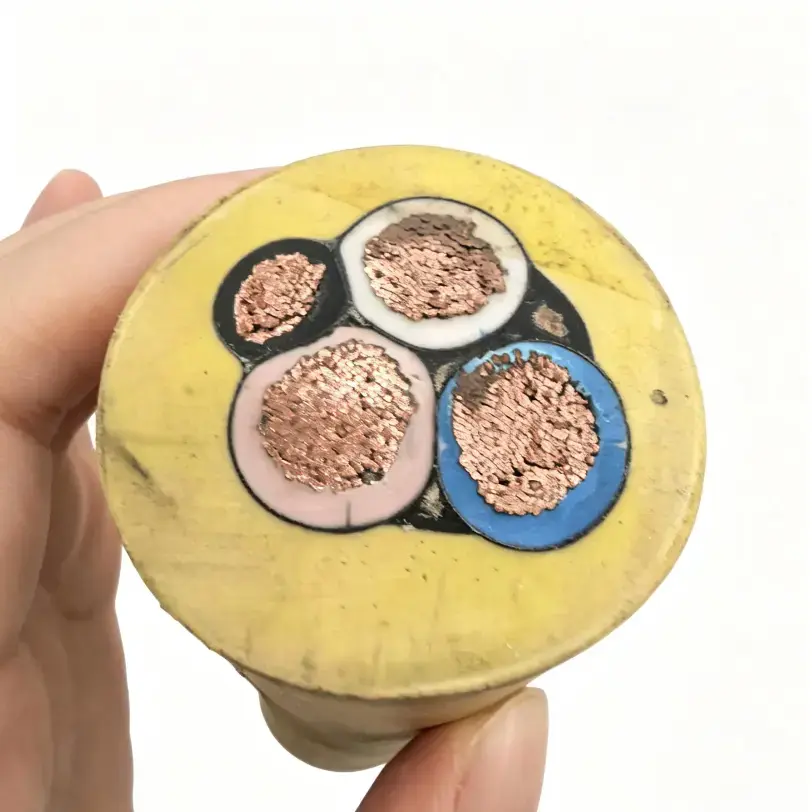

Флексибилни оклопљени гумени кабл за рударство

Модели: МИП, МИПТ.

Флексибилни оклопљени гумени кабл за рударство је флексибилни кабл са гумом за мобилну електричну опрему која се користи у подземном рударству. Испоручена спецификација производа упућује на МТ/Т 818.7-2009 и комбинује вишежилни бакарни проводник, специјалну гумену изолацију, оклоп од бакарне жице и гумени омотач високе чврстоће. Конструкција је намењена за примене које укључују поновљено савијање, повлачење, торзију и излагање прашини, влази и механичком контакту.

Табела са спецификацијама производа и техничким параметрима

Кључне карактеристике конструкције

1. Флексибилни бакарни проводник

Кабл користи вишежилни бакарни проводник високе чистоће без кисеоника. У поређењу са крутом конструкцијом проводника, уплетени распоред је погоднији за мобилне инсталације где се кабл више пута савија, помера или увија током рада опреме.

2. Гумена изолација и заштитни омотач

За изолациони слој је одређена гума специјалне намене, док је спољни омотач описан као отпоран на хабање, отпоран на уље, отпоран на повлачење и ударце. Ове карактеристике материјала су релевантне за подземне путеве где кабл може доћи у контакт са опремом, угљеном прашином, влагом или хидрауличним уљем.

3. Оплетени штит од бакарне жице

Испоручена спецификација наводи штит од бакарне жице са заштитном покривеношћу од најмање 85%. Метални штит може смањити електромагнетну спрегу између кабла и оближње електричне опреме, иако стварни ефекат заштите такође зависи од инсталације кабла, завршетка штита и уземљења.

4. Комбинована језгра за напајање и контролу

Конструкција може да садржи струјна и контролна језгра унутар истог кабла. Овај аранжман је користан тамо где мобилна рударска опрема захтева и електричну енергију и повезане контролне везе, у зависности од конфигурације кола опреме.

Услови примене

Руднички флексибилни оклопљени гумени кабл је намењен за подземну мобилну опрему где је електрично оптерећење комбиновано са поновљеним механичким кретањем. Тачан модел треба изабрати према називном напону, пресеку проводника, распореду језгра, дужини кабла, шеми кретања и условима околине.

1. Потпуно механизована рударска опрема

Флексибилна конструкција се може користити за мобилну опрему која ради дуж механизованих рударских површина, где су померање кабла и поновљено савијање део нормалног рада. Величина проводника и конфигурација језгра треба да одговарају електричним захтевима опреме.

2. Опрема за подземне путеве

Мобилна опрема која ради на подземним путевима може захтевати кабл отпоран на повлачење, удар и хабање. Приликом одређивања одговарајуће конструкције кабла треба узети у обзир врсту опреме, путању уградње и расположиви размак.

3. Подручја са електромагнетним сметњама

Тамо где су мотори велике снаге, фреквентни претварачи или друга електрична опрема инсталирани у близини контролних или надзорних кола, метални заштитни слој може помоћи у ограничавању електромагнетне спреге. Правилно повезивање штита и уземљење остају важни делови целокупне инсталације.

4. Влажни и прашњави подземни услови

Гумена изолација и спољашњи омотач пружају конструкцију намењену захтевним подземним окружењима. Стварну погодност за животну средину треба проверити у односу на изложеност води, температуру, контакт са уљем, механичко оптерећење и специфичне захтеве рудника.

Техничке тачке за избор каблова

1. Називни напон и попречни пресек проводника

Испоручена спецификација наводи називни напон од 0,66/1,14 кВ и попречне пресеке проводника од 10 мм² до 150 мм². Избор треба да узме у обзир оптерећење опреме, дозвољени пад напона, дужину кабла и очекиване услове инсталације, а не само величину проводника.

2. Механички покрет

За мобилну рударску опрему, кабл може доживети поновљено савијање, торзију и повлачење. Због тога треба узети у обзир стезање проводника, изолацију, плашт и инсталациони радијус приликом процене кабла за специфичан распоред опреме.

3. Захтеви за заштиту

Испоручени производ користи плетени штит од бакарне жице са наведеном покривеношћу од ≥85%. Ако је кабл инсталиран у близини фреквентних претварача или мотора велике снаге, потребан распоред заштите треба проверити у складу са захтевима произвођача опреме и електричним дизајном рудника.

4. Захтеви за отпорност на пламен

Достављени технички подаци указују на усклађеност са захтевима МТ 386 у погледу заштите од пламена и самогашења након уклањања пламена. Када пројекат захтева посебну сертификацију о безбедности мина или додатну документацију за испитивање, ти захтеви треба да буду потврђени за тачан модел кабла пре набавке.

Контрола квалитета и техничка документација

За набавку рударског кабла, техничка верификација треба да обухвати модел, називни напон, попречни пресек проводника, распоред језгра, конструкцију заштите, електрични отпор и применљиве захтеве за испитивање. Ови детаљи пружају јаснију основу за избор и прихватање производа од општих описа перформанси.

Кианцхенг може да обезбеди спецификације производа и пратећу техничку документацију у складу са одабраним моделом кабла и захтевима пројекта. Када се захтева сертификација, извештаји о испитивању или други записи о инспекцији, применљива документа треба да буду потврђена током фазе понуде и прегледа наруџбине.

Шта треба потврдити пре наручивања?

1. Опрема и примена

Наведите тип опреме, радно окружење и да ли ће се кабл користити за фиксни или мобилни рад. Ово помаже да се утврди да ли флексибилна конструкција и распоред заштите одговарају стварној инсталацији.

2. Електрични захтеви

Потврдите називни напон, попречни пресек проводника, број жила напајања, захтеве за контролно језгро и дужину кабла. Код дужих каблова, такође треба узети у обзир пад напона и отпор проводника.

3. Механички услови

Информације о фреквенцији повлачења, правцу савијања, минималном радијусу инсталације, контакту са машинама и могућем удару могу помоћи у одређивању одговарајуће конструкције кабла.

4. Захтеви за документацију

Пре производње или отпреме, потврдите важеће рударске стандарде, захтеве за сертификацију, записе о инспекцији и другу техничку документацију коју захтевају рудник, произвођач опреме или спецификација пројекта.

ФАК

П1: Које су спецификације доступне?

О: Испоручена спецификација наводи МИП и МИПТ моделе, са називним напоном од 0,66/1,14 кВ и попречним пресецима проводника од 10 мм² до 150 мм². Потребан распоред језгра треба потврдити према опреми и дизајну кола.

П2: Која је функција заштитног слоја?

О: Кабл користи плетеницу од бакарне жице са наведеном покривеношћу заштите од ≥85%. Штит може помоћи у смањењу електромагнетне спреге од оближње електричне опреме. Његова стварна ефикасност зависи од комплетне инсталације, укључујући завршетак штита и уземљење.

П3: Може ли се кабл користити за мобилну подземну опрему?

О: Флексибилни проводник и гумена конструкција су намењени за мобилне апликације које укључују поновљено савијање, торзију и повлачење. Коначни избор треба да узме у обзир кретање опреме, вођење каблова, напон, величину проводника и услове околине.

П4: Који стандарди се наводе за овај кабл?

О: Информације о производу упућују на МТ/Т 818.7-2009 за спецификацију каблова за рударство и МТ 386 за захтеве у погледу отпорности на ватру. Применљиви стандард и сертификациони документи треба да буду потврђени у односу на тачан модел и захтеве пројекта.

П5: Које информације су потребне за понуду?

О: Главне информације укључују модел кабла, називни напон, попречни пресек проводника, конфигурацију језгра, потребну дужину, количину, опрему за примену и услове инсталације. Такође треба обезбедити било који захтев за сертификацију или документ о инспекцији специфичне за пројекат.

П6: Може ли се уз кабл доставити техничка документација?

О: Техничке спецификације и применљива пратећа документација могу се обезбедити према изабраном моделу и захтевима пројекта. За рударске пројекте, потребне сертификате и записе о испитивању треба потврдити пре финализације налога.
