За набавку фотонапонских пројеката за новоенергетско инжењерство, Кианцхенг Х1З2З2-К фотонапонски соларни кабл је компатибилан са различитим домаћим и иностраним пројектима фотонапонских ДЦ преносних каблова.
Кианцхенг Х1З2З2-К фотонапонски соларни кабл усваја калајисане бакарне проводнике класе 5 са двослојним умреженим полиолефином. Погодан је за 1.5кВ фотонапонске ДЦ радне услове. Без халогена, отпоран на ватру и отпоран на ватру. Комплетна следљива ЦНАС тестна документација је доступна да гарантује квалитет набавке.
|
Број језгара × номинална површина попречног пресека (мм²) |
Називна дебљина изолације (мм) |
Називна дебљина омотача (мм) |
Максимални средњи спољни пречник (мм) |
Минимална отпорност изолације на 20℃(МΩ・км) |
Минимална отпорност изолације на 90℃(МΩ・км) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Кианцхенг Х1З2З2-К фотонапонски соларни кабл користи проводник од калајисаног бакра високе чистоће за добру електричну проводљивост и контролисано повећање температуре при нормалном раду при пуном оптерећењу. Кабл има умрежену конструкцију без халогена, отпорну на ватру и отпорност на ватру класе Ц, што чини конструкцију материјала погодном за апликације фотонапонских каблова где се узимају у обзир понашање пламена и карактеристике малог дима.
The specified operating temperature range is -40℃ to 90℃. Конструкција кабла је намењена за спољне фотонапонске инсталације изложене сунчевој светлости, температурним променама и другим уобичајеним условима околине. Тестови на УВ-старење и солни спреј могу се користити за процену његове отпорности на временске услове и корозију, док се наведени радни век од више од 25 година примењује у нормалним условима рада.
The flexible conductor structure allows easier routing, bending and stripping during installation. The cable can be used with compatible photovoltaic connectors, supporting routine field connection work. Може се обезбедити идентификација производа и следљивост серије, са релевантним записима о испитивању доступним за инспекцију производа и поновну верификацију у складу са захтевима пројекта.
Температура околине за полагање не сме бити нижа од -15 ℃. Не вуците или савијајте Кианцхенг Х1З2З2-К фотонапонски соларни кабл на силу у условима ниских температура. Минимални радијус савијања током изградње треба да буде 4 пута већи од спољашњег пречника кабла. Избегавајте екструзију омотача и гребање.

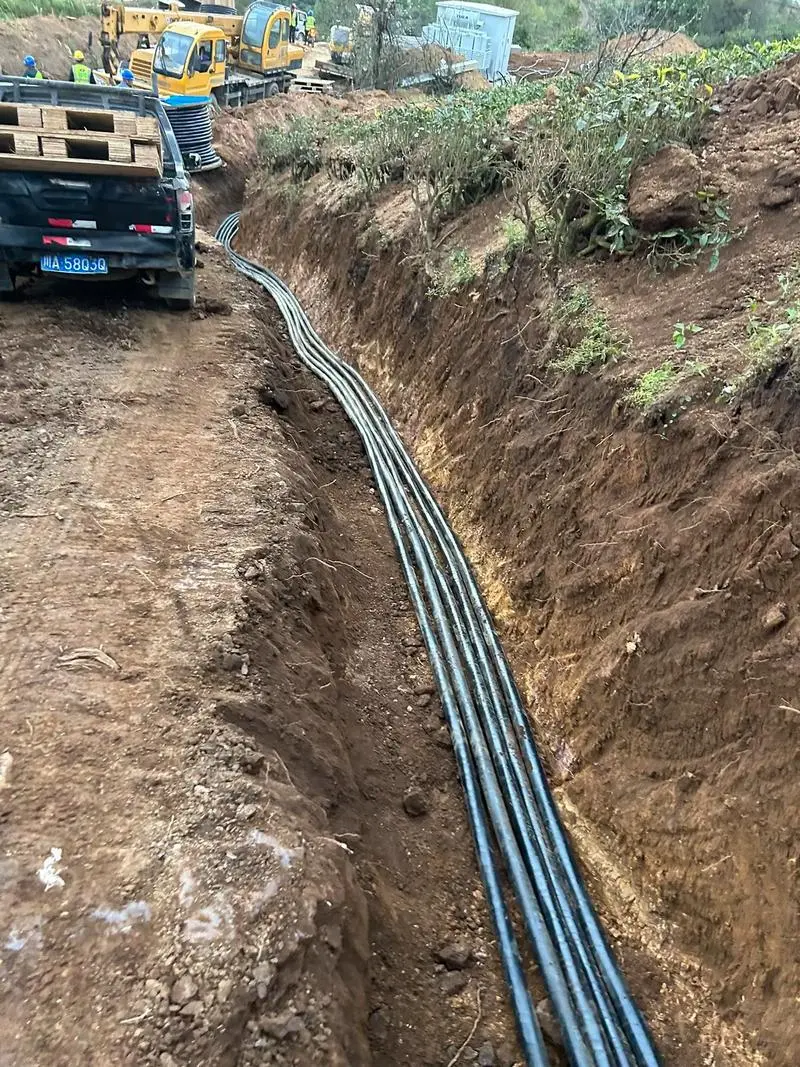

Suitable for outdoor overhead installation, cable-tray routing, conduit installation and light-buried laying. Применљиво за фотонапонске електране на земљи, кровне дистрибуиране фотонапонске системе, рибарство-соларне комплементарне електране и друге сценарије. Keep away from high-heat sources and heavily corrosive areas to extend cable service life.
Спојеви каблова морају бити прописно заптивни ради хидроизолације и изолације. Инсталирајте водоотпорне разводне кутије за отворене спољашње спојеве како бисте избегли цурење струје и кварове на кратком споју узроковане продирањем кишнице. Немојте постављати високонапонске каблове унутар истог канала да бисте спречили електромагнетне сметње.
О: Кабл је оцењен за 1,5 кВ фотонапонске једносмерне апликације и користи проводник од калајисаног бакра високе чистоће, који обезбеђује добру електричну проводљивост и контролисан пораст температуре током нормалног рада при пуном оптерећењу.
О: Наведени опсег радне температуре је -40℃ до 90℃. У нормалним радним условима, производ је предвиђен за радни век од више од 25 година, уз УВ-старење и учинак корозије у облику сланог спреја који се разматра током процене производа.
О: Кабл користи зрачење умрежену, отпорну на ватру без халогена, са перформансама отпорности на пламен класе Ц. Његова конструкција без халогена је намењена да смањи штетне емисије током сагоревања и испуни захтеве заштите од пожара применљивих фотонапонских инсталација.
О: Минимални радијус савијања полагања не би требало да буде мањи од 4 пута од спољашњег пречника кабла. Препоручена температура околине за полагање не би требало да буде испод -15℃. Присилно повлачење или савијање на ниским температурама треба избегавати да би се смањио ризик од оштећења омотача.
О: Уобичајене методе уградње укључују спољашње надземне канале, носаче каблова, водове и светло закопане инсталације. Директно излагање високотемпературним изворима топлоте и јако корозивним срединама треба избегавати осим ако одабрана конструкција није верификована за те услове.
О: Кабловски спојеви захтевају одговарајућу хидроизолацију и изолациони третман. За отворене спољне прикључке треба користити водоотпорне разводне кутије или компатибилне системе за повезивање да би се ограничило продирање кишнице и смањио ризик од цурења или кратких спојева.
О: Не би требало да се поставља у исту заштитну цев као и високонапонски каблови. Одвојено рутирање помаже у одржавању одговарајућег електричног раздвајања и смањује потенцијал за сметње или друге проблеме везане за инсталацију у фотонапонским ДЦ колима.
О: Флексибилна конструкција проводника чини кабл лакшим за усмеравање и руковање током инсталације, док његове карактеристике уклањања подржавају рад повезивања. Компатибилност са најчешће коришћеним фотонапонским конекторима такође може да поједностави ожичење на лицу места.
