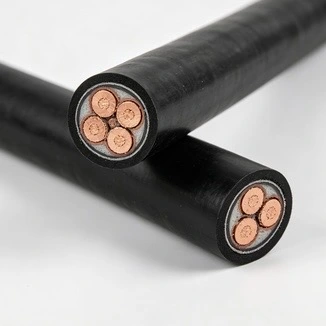

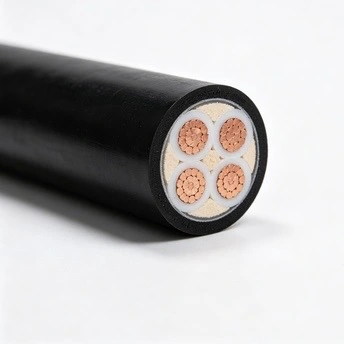

Бакарни КСЛПЕ ФР Ватроотпорни нисконапонски кабл за напајање је дизајниран за нисконапонска кола где је потребна контрола ширења пламена и континуирано напајање под одређеним условима пожара. Његова конструкција комбинује бакарни проводник, КСЛПЕ изолацију, траку отпорну на ватру од лискуна, ватроотпорно пунило и заштитни спољни омотач за дистрибуцију електричне енергије у случају нужде и друге нисконапонске инсталације са дефинисаним захтевима противпожарних перформанси.
|
Називни пресек (мм²) |
Минимални број проводних жица |
Спољни пречник проводника (мм) |
Називна дебљина КСЛПЕ изолације /мм |
Приближан спољни пречник изолације /мм |
Максимални отпор проводника на 20 ℃ (Ω/км) бакар |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1.5(Б) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (Б) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(Б) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6(Б) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Проводник је израђен од електролитског бакра и доступан је у једножилној и жичаној конструкцији према наведеном пресеку. Вредности отпора проводника у горњој табели дају директну референцу за електрични избор. Насукани проводници такође могу пружити већу флексибилност тамо где траса кабла укључује кривине, носаче или водове.
Двослојна лискуна трака се наноси око склопа проводника као примарна ватроотпорна баријера. Под одређеним тестом на пожар, слој лискуна помаже у заштити проводника и изолационог система од директног излагања топлоти и подржава интегритет кола током потребног трајања теста. Перформансе отпорности на ватру треба проценити у складу са важећим стандардом производа и извештајем о испитивању, а не само на основу температуре.
КСЛПЕ обезбеђује главну електричну изолацију око проводника. Његова уобичајена континуална радна температура је 90 ℃, у зависности од применљивог дизајна кабла и стандарда. У поређењу са конвенционалном ПВЦ изолацијом, КСЛПЕ има већу термичку способност и добру отпорност на старење и многа хемијска окружења, што га чини погодним за струјна кола изложена повишеним радним температурама.
Незапаљиво пунило се користи за заузимање унутрашњег простора између компоненти кабла и одржавање предвиђене геометрије кабла. Његова улога је такође да ограничи ширење пламена кроз унутрашње празнине када је кабл изложен ватри.
Спољни омотач обезбеђује механичку заштиту и доприноси контроли ширења пламена. За спољашњу или рововску инсталацију, стварну отпорност на излагање УВ зрачењу, влагу и услове земљишта треба проверити у односу на специфицирани материјал омотача и захтеве пројекта.
Применљиви захтеви за производњу и испитивање зависе од конструкције кабла, називног напона, класификације пожарних перформанси и одредишног тржишта. За извозне пројекте, потребни захтеви ГБ, ИЕЦ или земље одредишта треба да буду потврђени пре производње, тако да конфигурација кабла и документација одговарају спецификацији пројекта.
Доступна документација о квалитету може укључивати сертификате ИСО 9001 Управљање квалитетом, ИСО 14001 Управљање животном средином и ИСО 45001 Оццупатионал Хеалтх анд Сафети, заједно са применљивим квалификацијама за производњу и документацијом о испитивању производа.
За захтеве противпожарних перформанси, релевантни извештаји о испитивању интегритета пожара и отпорности на ватру могу да се обезбеде тамо где је применљиво на специфицирану конструкцију производа. Записи везани за производњу и инспекцију се такође могу одржавати ради следљивости према захтевима наруџбине и контроле квалитета.
Бакар КСЛПЕ ФР Ватроотпоран нисконапонски кабл за напајање користи одвојене слојеве конструкције за различите функције везане за пожар. Материјали отпорни на ватру су намењени да ограниче ширење пламена, док слој отпоран на ватру лискуна подржава континуирани рад кола током специфицираног теста на ватру. Ово су различити захтеви за перформансе и требало би да буду верификовани путем одговарајућих метода испитивања и извештаја.
КСЛПЕ изолација је дизајнирана за континуирану радну температуру проводника до 90 ℃ према важећим спецификацијама. Стварна дозвољена струја зависи од величине проводника, начина уградње, температуре околине, груписања и других фактора корекције. Избор каблова стога треба да се заснива на комплетним условима инсталације, а не само на температури изолације.
Бакарни проводници обезбеђују електрични пут за нисконапонски пренос енергије. Максималне вредности отпора наведене у техничкој табели могу се користити приликом провере пада напона, грејања проводника и дизајна кола. Инспекција завршеног кабла може укључити испитивање отпора проводника, изолације и отпорног напона у складу са применљивим захтевима производње и пројекта.
Димензије проводника, дебљина изолације и карактеристике готовог кабла могу се проверити током производње. Записи о инспекцији и документација о производу могу бити повезани са релевантном производном серијом или калемом каблова где је потребна следљивост. Ово пружа практичну основу за улазну инспекцију, прихватање пројекта и касније одржавање.
Изаберите попречни пресек проводника према пројектованој струји, дозвољеном паду напона, начину уградње, температури околине и груписању каблова. Вредности у техничкој табели описују димензије проводника и отпор, али их не треба третирати као самосталну табелу капацитета.
Пре наручивања, потврдите да ли пројекат захтева отпорност на ватру, отпорност на ватру у одређеном трајању или обоје. Тамо где се захтева оцена отпорности на ватру, захтевана температура испитивања, трајање, стање кола и примењиви стандард треба да буду усклађени са испитном документацијом кабла.
За конструкцију испод минималне температуре уградње коју је навео произвођач, потребно је придржавати се одговарајућих поступака руковања и предгревања у складу са спецификацијом производа. Максимална континуална радна температура проводника је генерално специфицирана као 90 ℃ за ову конструкцију изоловану од КСЛПЕ. Приликом инсталације такође треба узети у обзир изворе топлоте, груписање каблова и услове околине.
Кабл треба инсталирати без прекорачења наведеног минималног радијуса савијања. За вредности предвиђене за овај производ, референтни минимални радијус савијања је ≥10 × спољни пречник кабла за једножилне каблове и ≥15 × спољни пречник кабла за вишежилне каблове. Стварни захтеви за инсталацију треба да прате применљиву спецификацију производа.
1. Унутрашња кола за случај опасности од пожара:Погодно за апликације као што су дистрибуција електричне енергије за заштиту од пожара, струјна кола опреме и инсталације носача каблова где је потребно континуирано напајање под одређеним условима пожара.
2. Пословни и јавни објекти:Носачи каблова, шахтови и други нисконапонски дистрибутивни путеви могу се узети у обзир када одабрани кабл испуњава захтеве за пожарне перформансе и електричне захтеве пројекта.
3. Спољашње и кабловске инсталације:Уградња се може размотрити тамо где је конструкција плашта погодна за очекиване УВ, влагу и механичке услове.
4. Директно сахрањивање:Директно закопавање треба користити само када су конструкција кабла и омотач специфицирани за тло, влагу, механичке и хемијске услове на месту уградње.
Међуспојеви треба да буду минимизирани у круговима за случај опасности од пожара. Тамо где је неопходна спојна или рачваста веза, систем спајања треба да буде компатибилан са електричном оценом кабла и захтеваним пожарним карактеристикама. Ватроотпорне спојеве или компоненте за завршетак треба изабрати као комплетан систем, а не ослањати се само на сам кабл.
Идентификација кабла треба да се одржава на оба краја и на одговарајућим тачкама руте како би се подржала инспекција и будуће одржавање. Приликом повлачења и полагања избегавајте прекомерну затезну силу, оштре ивице и неконтролисано савијање које може оштетити изолацију или ватроотпорне слојеве.
The cable integrates its fire-resistant and flame-retardant layers into the factory-manufactured structure, reducing the need for separate fire-protection treatment along the cable body. However, terminations, joints, supports and penetrations through fire-rated structures still require compatible installation systems to maintain the required electrical and fire-performance characteristics of the complete installation.
О: Отпорност на ватру се односи на ограничавање ширења пламена након паљења, док се перформансе отпорне на ватру односе на одржавање специфицираног интегритета кола под дефинисаним условима пожара. Кабл може бити потребан да испуни један или оба захтева у зависности од пројекта.
О: КСЛПЕ обезбеђује електричну изолацију са типичном континуираном радном температуром од 90 ℃ за ову врсту конструкције. Његова термичка способност и отпорност на старење чине га погодним за нисконапонска струјна кола где треба узети у обзир радну температуру и услове рада.
О: Потврдите струју оптерећења, попречни пресек проводника, дозвољени пад напона, метод инсталације, температуру околине, груписање каблова, дужину трасе и захтевани ниво ватроотпорности. Ови фактори одређују да ли су одређена величина и конструкција погодни за пројекат.
О: Релевантне спецификације производа, записи о инспекцији и применљиви извештаји о испитивању могу се доставити у складу са захтевима за конструкцију кабла и наруџбу. За извозне пројекте, пре производње треба потврдити тражену стандардну и одредишно-тржишну документацију.
О: Обратите пажњу на температуру уградње, радијус савијања, вучну напетост, изворе топлоте, груписање каблова и механичку заштиту. Спојеви и завршеци такође треба да користе компоненте компатибилне са потребним електричним и противпожарним спецификацијама.
О: Може се узети у обзир за ове примене када су омотач и комплетна конструкција кабла погодни за стварне УВ, влагу, тло, механичке и хемијске услове. Директно закопавање не треба да се претпоставља само на основу степена пожара кабла.
